申请日2018.07.10
公开(公告)日2018.09.28
IPC分类号C02F11/12
摘要
本发明涉及污泥低温干化技术领域，具体为一种污泥处理系统的均料机，其特征在于，包括均料机筒体、减速机、轴承座、料位计、中心轴及叶片结构;中心轴轴向贯穿均料机筒体中心设置，减速机连接在均料机筒体的一外端面的中心轴上，轴承座设置在均料机筒体的另一外端面的中心轴上，料位计设置在轴承座的正下方;叶片结构可拆卸的均匀间隔的安装在中心轴上，叶片结构包括左叶片结构和右叶片结构，左叶片结构与右叶片结构镜像对称安装在中心轴上桨叶式叶片与中心轴采用螺纹连接，易于更换。并且可以更换不同倾斜角度的叶片来改变散料速度。
权利要求书
1.一种污泥处理系统的均料机，其特征在于，包括均料机筒体、减速机、轴承座、料位计、中心轴及叶片结构;
所述中心轴轴向贯穿均料机筒体中心设置，所述减速机连接在均料机筒体的一外端面的中心轴上，所述轴承座设置在均料机筒体的另一外端面的中心轴上，所述料位计贴附在均料机筒体外端面并设置在轴承座的正下方;
所述叶片结构可拆卸的均匀间隔的安装在中心轴上，所述叶片结构包括左叶片结构和右叶片结构，左叶片结构与右叶片结构镜像对称安装在中心轴上，所述左叶片结构和右叶片结构各为三片;
左叶片结构和右叶片分别包括桨叶板、桨叶轴、左叶片和钢板;
所述桨叶轴上端铣平与桨叶板焊接连接，桨叶轴下端部分制有螺纹槽;
桨叶轴中部周向套设一钢板，在与钢板竖直方向呈a角处倾斜插设左叶片;相邻左叶片互成120度角。
2.如权利要求1所述的一种污泥处理系统的均料机，其特征在于：叶片结构通过螺母可拆卸的均匀间隔的安装在中心轴上。
3.如权利要求1所述的一种污泥处理系统的均料机，其特征在于：所述a角度范围为15°~40°。
4.如权利要求1所述的一种污泥处理系统的均料机，其特征在于：所述钢板为方形结构。
说明书
一种污泥处理系统的均料机
技术领域
本发明涉及污泥低温干化技术领域，具体为一种污泥处理系统的均料机。
背景技术
现有污泥低温干化机的污泥均料机采用有轴断续螺旋结构，通过电机减速机驱动，实现污泥散料。该结构有以下不足：使用该结构物料会源源不断往两边分散，物料运送至两段会发生挤压，容易损坏叶片;螺旋叶片与中心轴焊接而成，若发生损坏更换不方便。
发明内容
本发明采用的是桨叶式的叶片结构，目的是实现污泥在整个设备里均布散料，污泥过量时物料有了一定挤压力后不再向两端挤压而是原位置翻转。

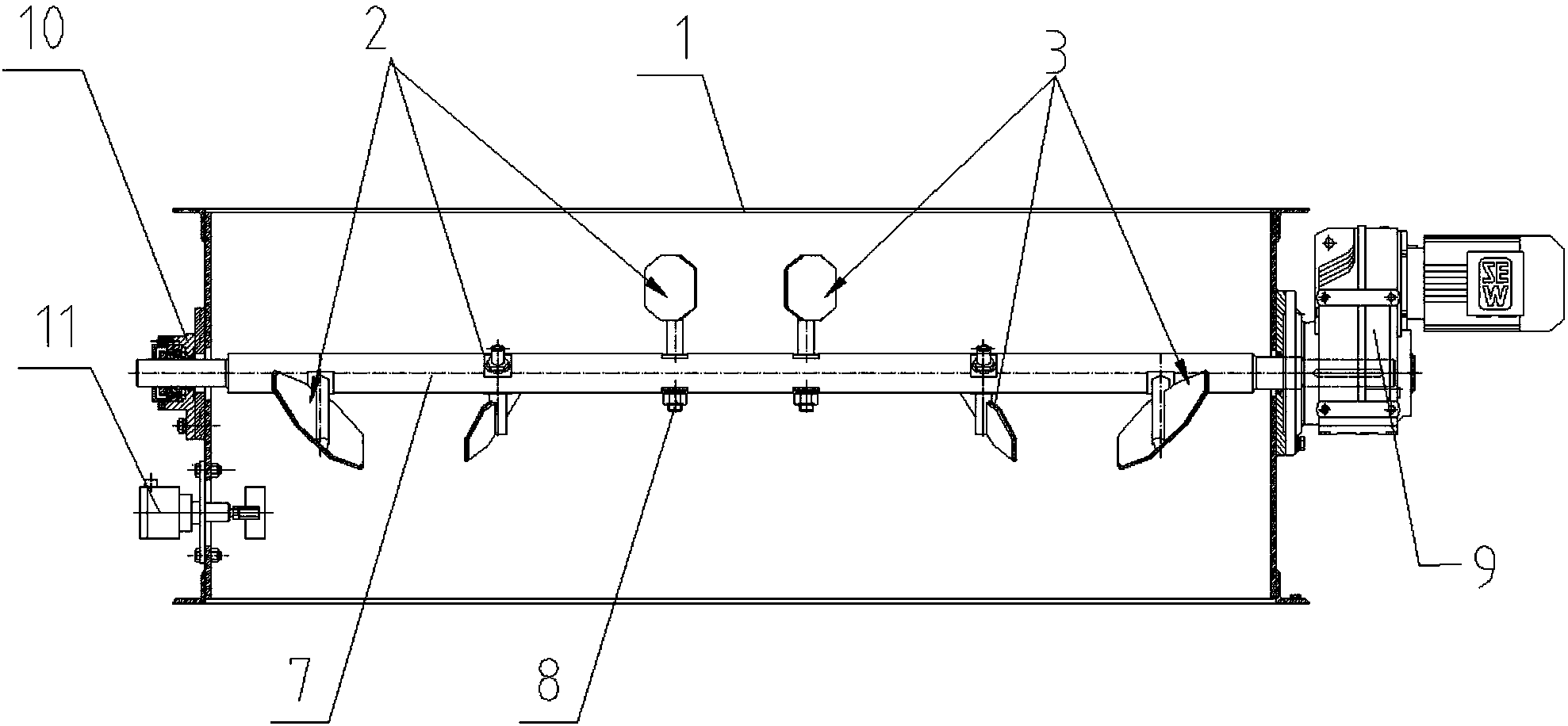

一种污泥处理系统的均料机，其特征在于，包括均料机筒体、减速机、轴承座、料位计、中心轴及叶片结构;
所述中心轴轴向贯穿均料机筒体中心设置，所述减速机连接在均料机筒体的一外端面的中心轴上，所述轴承座设置在均料机筒体的另一外端面的中心轴上，所述料位计贴附在均料机筒体外端面并设置在轴承座的正下方;
所述叶片结构可拆卸的均匀间隔的安装在中心轴上，所述叶片结构包括左叶片结构和右叶片结构，左叶片结构与右叶片结构镜像对称安装在中心轴上，所述左叶片结构和右叶片结构各为三片;
左叶片结构和右叶片分别包括桨叶板、桨叶轴、左叶片和钢板;
所述桨叶轴上端铣平与桨叶板焊接连接，桨叶轴下端部分制有螺纹槽;
桨叶轴中部周向套设一钢板，在与钢板竖直方向呈a角处倾斜插设左叶片;相邻左叶片互成120度角。
对上述方案的进一步改进，叶片结构通过螺母可拆卸的均匀间隔的安装在中心轴上。
对上述方案的进一步改进，a角度范围为15°~40°;
对上述方案的进一步改进，钢板为方形结构。
本发明具有以下优点：
本装置污泥在整个设备里均布散料，污泥过量时物料有了一定挤压力后不再向两端挤压而是原位置翻转。桨叶式叶片与中心轴采用螺纹连接，易于更换。并且可以更换不同倾斜角度的叶片来改变散料速度。
