申请日2018.07.09
公开(公告)日2019.04.05
IPC分类号C02F9/10
摘要
本实用新型公开了一种超临界锅炉补给水系统的原水处理系统，包括换热主路、旁路系统和连接在汽轮机排气管道上的输汽系统，换热主路包括换热器、第一控制阀组，换热器的进口和出口均连接第一输液管道，第一输液管道出口连接高密度沉淀池，第一控制阀组设置在第一输液管道上;旁路系统包括第二输液管道和位于第二输液管道上的第二控制阀组，且第二输液管道分别连接换热主路的进口和出口;输汽系统包括第三输液管组和位于第三输液管组上的第三控制阀组。本实用新型通过抽取汽轮机排汽来加热原水，提高了原水的温度，缩短了絮凝时间，起到了节能的目的，可广泛应用于超临界锅炉补给水原水处理系统技术领域。
权利要求书
1.一种超临界锅炉补给水系统的原水处理系统，其特征在于，包括换热主路、旁路系统和连接在汽轮机排汽管道上的输汽系统，所述换热主路包括换热器、第一控制阀组，所述换热器的进口和出口均连接第一输液管道，所述第一输液管道出口连接高密度沉淀池，所述第一控制阀组设置在第一输液管道上;所述旁路系统包括第二输液管道和位于第二输液管道上的第二控制阀组，且所述第二输液管道分别连接换热主路的进口和出口;所述输汽系统包括第三输液管组和位于第三输液管组上的第三控制阀组。
2.根据权利要求1所述的一种超临界锅炉补给水系统的原水处理系统，其特征在于，所述第三输液管组包括输汽主路和并联连接在输汽主路的出口上的若干输汽支路，所述输汽主路进口连接汽轮机的中压缸抽汽管道。
3.根据权利要求1所述的一种超临界锅炉补给水系统的原水处理系统，其特征在于，所述换热主路上的换热器设置为混合式换热器，在所述输汽主路上设有放水管道，在所述放水管道上设有放水阀。
4.根据权利要求3所述的一种超临界锅炉补给水系统的原水处理系统，其特征在于，在所述换热主路且位于换热器的出口位置设有温控系统，所述温控系统包括温控箱。
5.根据权利要求1～4任一项所述的一种超临界锅炉补给水系统的原水处理系统，其特征在于，所述第一控制阀组包括第一手动门和第一电动调节门，所述第二控制阀组包括液动蝶阀，所述第三控制阀组包括第三手动门、第三电动调节门、第三逆止门和第三手动支路调节门，且所述第三手动门、第三电动调节门和第三逆止门设置在输汽主路上，所述第三手动支路调节门设置在输汽支路上。
说明书
一种超临界锅炉补给水系统的原水处理系统
技术领域
本实用新型涉及超临界锅炉技术领域，具体是指一种超临界锅炉补给水系统的原水处理系统。
背景技术
目前，电厂原水可应用在各个方面，包括凝汽器冷却水、锅炉补给水、闭式循环水等各个电厂设备以及系统中，因此，在整个热力运行过程中，对电厂的水质要求较高，其中，以锅炉补给水系统对水质的要求最为严苛。而原水在进入各个设备之前，需要对其进行水质的处理，包括过滤、沉淀、离子交换等，在这个过程中，如果能提高进入高密度沉淀池的原水温度，则会大大缩短絮凝时间，提高絮凝效果，加速原水处理进程，提高生产效率。而且，在整个生产过程中，进入汽轮机高压缸的主蒸汽温度和压力均较高，在通过汽轮机做功后，排汽的内能较大，如果能将这部分余热利用到原水的处理过程中，则会提高电厂热经济效率，缩短原水处理时间。
实用新型内容
针对以上问题，本实用新型提出了一种对化学原水进行加热、缩短絮凝时间的超临界锅炉补给水系统的原水处理系统。

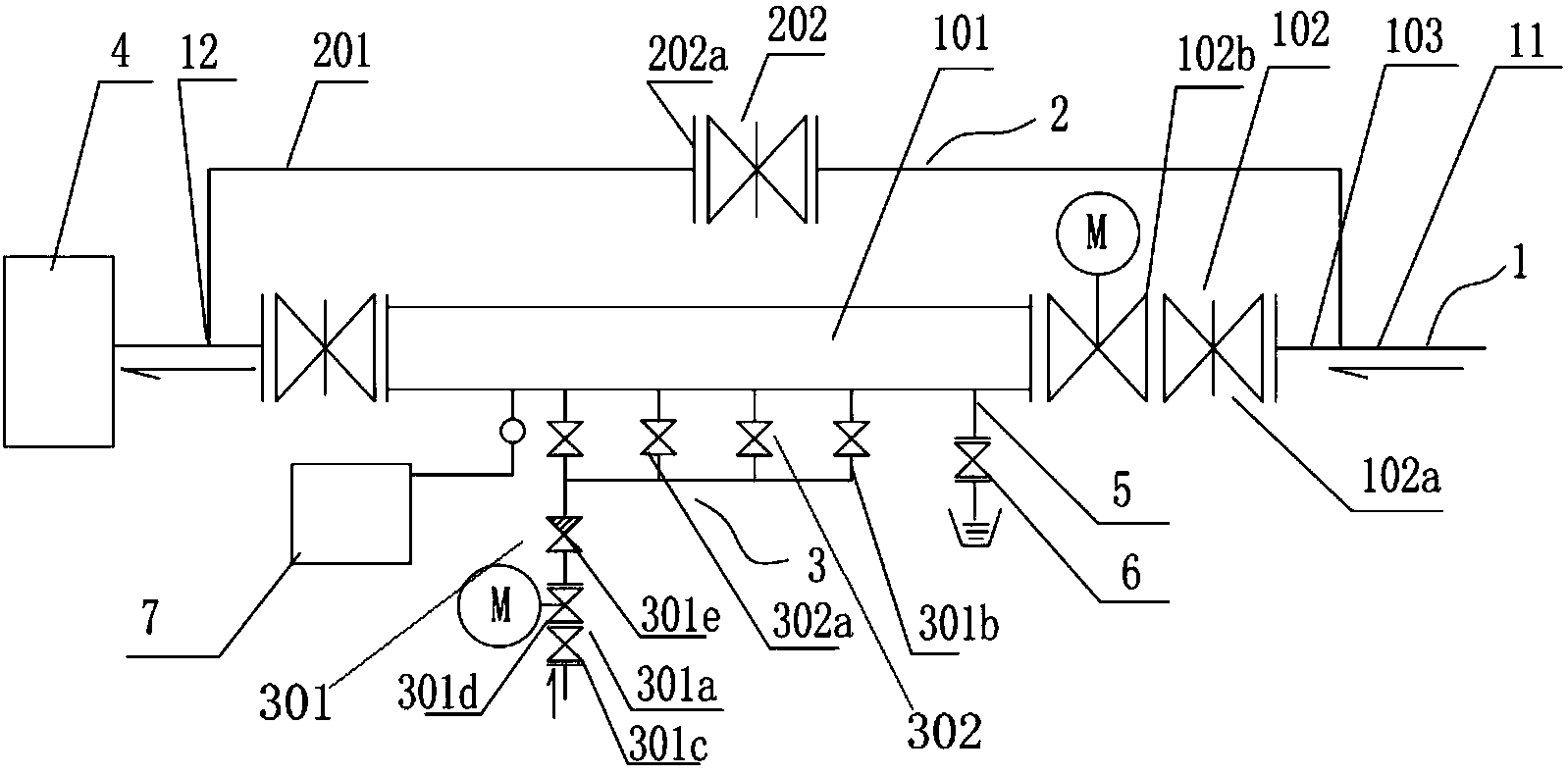

本实用新型提供的技术方案为：一种超临界锅炉补给水系统的原水处理系统，包括换热主路、旁路系统和连接在汽轮机排汽管道上的输汽系统，所述换热主路包括换热器、第一控制阀组，所述换热器的进口和出口均连接第一输液管道，所述第一输液管道出口连接高密度沉淀池，所述第一控制阀组设置在第一输液管道上;所述旁路系统包括第二输液管道和位于第二输液管道上的第二控制阀组，且所述第二输液管道分别连接换热主路的进口和出口;所述输汽系统包括第三输液管组和位于第三输液管组上的第三控制阀组。
通过利用汽轮机的汽缸排汽余热来加热进入高密度沉淀池前的原水，以提高原水的温度，不但达到了节能的目的，而且能在一定程度上缩短絮凝时间，提高超临界锅炉系统的运行效率。
作为本实用新型的进一步改进，所述第三输液管组包括输汽主路和并联连接在输汽主路的出口上的若干输汽支路，所述输汽主路进口连接汽轮机的中压缸抽汽管道。通过利用汽轮机的中压缸排汽来加热经过换热主路上的原水，起到了充分利用汽轮机排汽余热的目的，满足电厂节能的需求。
作为本实用新型的进一步改进，所述换热主路上的换热器设置为混合式换热器，在所述输汽主路上设有放水管道，在所述放水管道上设有放水阀。便于在机组进行检修的过程中，放水隔离开机组中的其他部件。
作为本实用新型的进一步改进，在所述换热主路且位于换热器的出口位置设有温控系统，所述温控系统包括温控箱。便于实时监控换热器的出水水温，并自动进行调整。
作为本实用新型的进一步改进，所述第一控制阀组包括第一手动门和第一电动调节门，所述第二控制阀组包括液动蝶阀，所述第三控制阀组包括第三手动门、第三电动调节门、第三逆止门和第三手动支路调节门，且所述第三手动门、第三电动调节门和第三逆止门设置在输汽主路上，所述第三手动支路调节门设置在输汽支路上。便于灵活控制系统中的输液流量、管路的开合。
本实用新型与现有技术相比的优点在于：(1)通过设置输汽主路，并连接在汽轮机中压缸排汽管道上，通过利用汽轮机中压缸排汽来加热进入高密度沉淀池前的原水，起到了提高原水温度的目的，提高絮凝效率，缩短了絮凝反应时间，减少絮凝剂用量;(2)充分利用汽轮机做功后的排汽，起到了电厂节能的目的。
