申请日2018.01.12
公开(公告)日2018.06.12
IPC分类号C02F9/02
摘要
本发明公开了一种分流式双重生活污水净化处理装置，包括箱体，所述箱体内壁的两侧均固定连接有滑板，并且滑板相对的一侧均滑动连接有滑块，所述滑块远离滑板的一侧固定连接有连接块，并且连接块远离滑块的一侧固定连接有消毒箱，所述箱体内壁的两侧之间且位于消毒箱的底部固定连接有底板，本发明涉及污水处理技术领域。该分流式双重生活污水净化处理装置，通过箱体的顶部连通有进水管，避免杂物进入到下一个步骤，影响了工作进程，大大降低了工作效率，通过箱体内壁的两侧且位于杂物筐的底部均固定连接有竖板，大大减少了工作难度，利用活性炭吸附杂质，可以提高污水的洁净程度，提高了污水的使用效率。
权利要求书

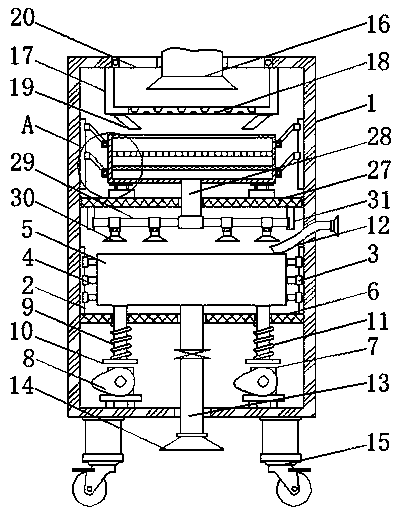

1.一种分流式双重生活污水净化处理装置，包括箱体(1)等，其特征在于：所述箱体(1)内壁的两侧均固定连接有滑板(2)，并且滑板(2)相对的一侧均滑动连接有滑块(3)，所述滑块(3)远离滑板(2)的一侧固定连接有连接块(4)，并且连接块(4)远离滑块(3)的一侧固定连接有消毒箱(5)，所述箱体(1)内壁的两侧之间且位于消毒箱(5)的底部固定连接有底板(6)，所述箱体(1)内壁底部的两侧均通过支撑架固定连接有电机(7)，并且电机(7)输出轴的一端固定连接有凸轮(8)，所述消毒箱(5)底部的两侧均固定连接有固定杆(9)，所述固定杆(9)的底端贯穿底板(6)并延伸至底板(6)的底部，所述固定杆(9)延伸至底板(6)底部的一端固定连接有固定板(10)，所述固定杆(9)的表面且位于底板(6)的底部与固定板(10)的顶部之间固定连接有第一弹簧(11)。
2.根据权利要求1所述的一种分流式双重生活污水净化处理装置，其特征在于：所述箱体(1)的一侧且位于消毒箱(5)的顶部连通有注射管(12)，所述注射管(12)的一端贯穿箱体(1)并延伸至箱体(1)的外部。
3.根据权利要求1所述的一种分流式双重生活污水净化处理装置，其特征在于：所述消毒箱(5)的底部连通有排水管(13)，所述排水管(13)的底端贯穿底板(6 )和箱体(1)并延伸至箱体(1)的底部，所述排水管(13)延伸至箱体(1)外部的一端固定连接有喷嘴(14)，并且排水管(13)的内部固定连接有单向阀，所述箱体(1)底部的两侧均固定连接有万向轮(15)。
4.根据权利要求1所述的一种分流式双重生活污水净化处理装置，其特征在于：所述箱体(1)的顶部连通有进水管(16)，并且箱体(1)内壁的顶部固定连接有杂物筐(17)，所述杂物筐(17)的底部固定连接有滤水板(18)，并且杂物筐(17)底部的两侧均固定连接有导流板(19)，所述箱体(1)的顶部且位于进水管(16)的两侧均通过合页铰接有活动门(20)。
5.根据权利要求1所述的一种分流式双重生活污水净化处理装置，其特征在于：所述箱体(1)内壁的两侧且位于杂物筐(17)的底部均固定连接有竖板(21)，所述竖板(21)相对的一侧均滑动连接有活动块(22)，并且活动块(22)远离竖板(21)的一侧活动连接有活动杆(23)，所述活动杆(23)远离活动块(22)的一端活动连接有过滤箱(24)，所述过滤箱(24)内壁两侧之间从上至下依次固定连接有过滤板(25)和活性炭吸附板(26)。
6.根据权利要求1所述的一种分流式双重生活污水净化处理装置，其特征在于：所述箱体(1)内壁的两侧之间且位于过滤箱(24)的底部固定连接有隔板(27)。
7.根据权利要求5所述的一种分流式双重生活污水净化处理装置，其特征在于：所述过滤箱(24)的底部连通有导管(28)，所述导管(28)的底端贯穿隔板(27)并延伸至隔板(27)的底部，所述导管(28)延伸至隔板(27)底部的一端连通有导流管(29)，并且导流管(29)的表面连通有喷头(30)，所述导流管(29)的两端均固定连接有固定块(31)，并且固定块(31)的顶部与隔板(27)的底部固定连接。
8.根据权利要求6所述的一种分流式双重生活污水净化处理装置，其特征在于：所述隔板(27)顶部的两侧均固定连接有外壳(32)，并且外壳(32)顶部的两侧均贯穿有压杆(33)，所述压杆(33)延伸至外壳(32)外部的一端固定连接有连接板(34)，并且连接板(34)的顶部与过滤箱(24)的底部固定连接，所述压杆(33)延伸至外壳(32)内部的一端固定连接有挡板(35)，并且挡板(35)的底部与外壳(32)内壁的底部之间固定连接有第二弹簧(36)。
说明书
一种分流式双重生活污水净化处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种分流式双重生活污水净化处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水，城市每人每日排出的生活污水量为一百五到四百升，其量与生活水平有密切关系，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等，也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质，生活污水同时也是低温热源和甲烷发生源，更是远景化石油气田，净化是指清除不好的或不需要的杂质，使物品达到纯净的程度，概述在一定空间范围内，将空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科，空气净化器(又称为室内空气净化器)广泛应用于空调房间如办公室、宾馆、民用住宅、医院病房以及其他需要净化空气的实验室、计算机房等场所，它对于改善室内的空气质量大为有益。
污水处理设备是重要的一部分，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，生活污水中含有较多的杂质，一般都是直接排放出去，但是污水中的杂物会腐烂，气味较大，影响环境，污水的排放也会增加污水处理人员的工作负担，增加工作难度，大大降低了污水处理的效率。
发明内容
针对现有技术的不足，本发明提供了一种分流式双重生活污水净化处理装置，解决了污水排放影响环境，降低污水处理效率的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种分流式双重生活污水净化处理装置，包括箱体，所述箱体内壁的两侧均固定连接有滑板，并且滑板相对的一侧均滑动连接有滑块，所述滑块远离滑板的一侧固定连接有连接块，并且连接块远离滑块的一侧固定连接有消毒箱，所述箱体内壁的两侧之间且位于消毒箱的底部固定连接有底板，所述箱体内壁底部的两侧均通过支撑架固定连接有电机，并且电机输出轴的一端固定连接有凸轮，所述消毒箱底部的两侧均固定连接有固定杆，所述固定杆的底端贯穿底板并延伸至底板的底部，所述固定杆延伸至底板底部的一端固定连接有固定板，所述固定杆的表面且位于底板的底部与固定板的顶部之间固定连接有第一弹簧。
优选的，所述箱体的一侧且位于消毒箱的顶部连通有注射管，所述注射管的一端贯穿箱体并延伸至箱体的外部。
优选的，所述消毒箱的底部连通有排水管，所述排水管的底端贯穿底板和箱体并延伸至箱体的底部，所述排水管延伸至箱体外部的一端固定连接有喷嘴，并且排水管的内部固定连接有单向阀，所述箱体底部的两侧均固定连接有万向轮。
优选的，所述箱体的顶部连通有进水管，并且箱体内壁的顶部固定连接有杂物筐，所述杂物筐的底部固定连接有滤水板，并且杂物筐底部的两侧均固定连接有导流板，所述箱体的顶部且位于进水管的两侧均通过合页铰接有活动门。
优选的，所述箱体内壁的两侧且位于杂物筐的底部均固定连接有竖板，所述竖板相对的一侧均滑动连接有活动块，并且活动块远离竖板的一侧活动连接有活动杆，所述活动杆远离活动块的一端活动连接有过滤箱，所述过滤箱内壁两侧之间从上至下依次固定连接有过滤板和活性炭吸附板。
优选的，所述箱体内壁的两侧之间且位于过滤箱的底部固定连接有隔板。
优选的，所述过滤箱的底部连通有导管，所述导管的底端贯穿隔板并延伸至隔板的底部，所述导管延伸至隔板底部的一端连通有导流管，并且导流管的表面连通有喷头，所述导流管的两端均固定连接有固定块，并且固定块的顶部与隔板的底部固定连接。
优选的，所述隔板顶部的两侧均固定连接有外壳，并且外壳顶部的两侧均贯穿有压杆，所述压杆延伸至外壳外部的一端固定连接有连接板，并且连接板的顶部与过滤箱的底部固定连接，所述压杆延伸至外壳内部的一端固定连接有挡板，并且挡板的底部与外壳内壁的底部之间固定连接有第二弹簧。
有益效果
本发明提供了一种分流式双重生活污水净化处理装置。具备以下有益效果：
(1)、该分流式双重生活污水净化处理装置，通过箱体的顶部连通有进水管，并且箱体内壁的顶部固定连接有杂物筐，杂物筐的底部固定连接有滤水板，并且杂物筐底部的两侧均固定连接有导流板，箱体的顶部且位于进水管的两侧均通过合页铰接有活动门，箱体内壁的顶部固定连接有杂物筐，使用杂物筐可以将污水里的杂物进行隔离，避免杂物进入到下一个步骤，从而造成堵塞，影响了工作进程，大大降低了工作效率。
(2)、该分流式双重生活污水净化处理装置，通过箱体内壁的两侧且位于杂物筐的底部均固定连接有竖板，竖板相对的一侧均滑动连接有活动块，并且活动块远离竖板的一侧活动连接有活动杆，活动杆远离活动块的一端活动连接有过滤箱，过滤箱内壁两侧之间从上至下依次固定连接有过滤板和活性炭吸附板，晃动的方式对没有杂物的污水进行过滤，大大减少了工作难度，利用活性炭吸附杂质，可以提高污水的洁净程度，提高了污水的使用效率。
(3)、该分流式双重生活污水净化处理装置，通过箱体内壁的两侧均固定连接有滑板，并且滑板相对的一侧均滑动连接有滑块，滑块远离滑板的一侧固定连接有连接块，并且连接块远离滑块的一侧固定连接有消毒箱，箱体内壁的两侧之间且位于消毒箱的底部固定连接有底板，箱体内壁底部的两侧均通过支撑架固定连接有电机，并且电机输出轴的一端固定连接有凸轮，消毒箱底部的两侧均固定连接有固定杆，固定杆的底端贯穿底板并延伸至底板的底部，固定杆延伸至底板底部的一端固定连接有固定板，固定杆的表面且位于底板的底部与固定板的顶部之间固定连接有第一弹簧，将污水灌入消毒箱里，消毒箱上下晃动来进行消毒，大大提高了消毒的效率，节省了时间。
(4)、该分流式双重生活污水净化处理装置，通过先进性杂物过滤，然后经过过滤板和活性炭吸附板的过滤，最后经过消毒水的消毒，多重过滤的方式，污水会得到较好的处理，提高污水的洁净程度，降低了环境的污染。
