申请日2018.07.10
公开(公告)日2018.09.11
IPC分类号C02F1/00; C02F1/78; C02F1/50
摘要
本发明公开了一种小型污水净化处理装置，包括外框，所述外框左侧外部的底端固定连接有消毒固定框，所述臭氧储存罐的右侧连通有增压器，所述增压器通过耐高压管连通有连通管，所述连通管贯穿于外框左侧外壁，所述连通管位于外框内部的一端连通有通气管，所述左固定框内壁的一侧固定连接有移动装置，所述移动装置的右侧固定连接有第二过滤板，所述右支撑板的底端固定连接有震动装置，本发明涉及污水处理机械技术领域。该小型污水净化处理装置，解决了现有净水装置过滤器容易堵塞，净水剂的净水效果不佳的问题,达到了预防沉淀物堵塞，加快过滤的目的，并且通过臭氧净化污水提高了污水处理效率和污水处理质量。
权利要求书

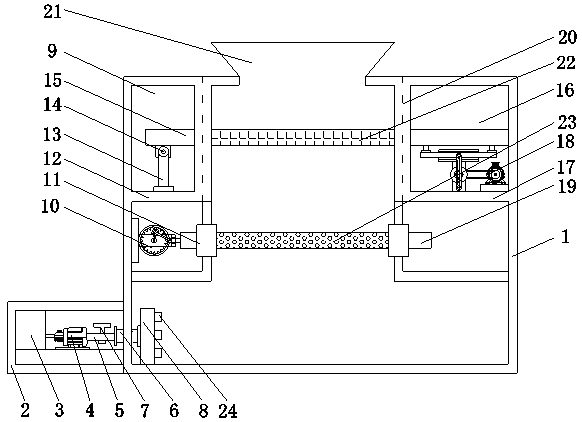

1.一种小型污水净化处理装置，包括外框(1)，其特征在于：所述外框(1)左侧外部的底端固定连接有消毒固定框(2)，所述消毒固定框(2)内部的底端固定连接有臭氧储存罐(3)，所述臭氧储存罐(3)的右侧连通有增压器(4)，所述增压器(4)通过耐高压管(5)连通有连通管(6)，所述耐高压管(5)上设置有节流阀(7)，所述连通管(6)贯穿于外框(1)左侧外壁，所述连通管(6)位于外框(1)内部的一端连通有通气管(8)，所述外框(1)内壁的左侧固定连接有左固定框(9)，所述左固定框(9)内壁的一侧固定连接有移动装置(10)，所述移动装置(10)的右侧固定连接有第二过滤板(19)，所述左固定框(9)内壁的一侧且位于移动装置(10)的对称位置开设有套槽(11)，所述左固定框(9)内壁的两侧固定连接有左支撑板(12)，所述左支撑板(12)的顶端固定连接有支撑柱(13)，所述支撑柱(13)的顶端通过固定转块(14)转动连接有第一过滤板(15)，所述外框(1)内壁的右侧固定连接有右固定框(16)，所述右固定框(16)内壁的两侧固定连接有右支撑板(17)，所述右支撑板(17)的底端固定连接有震动装置(18)，所述震动装置(18)的顶端固定连接于第一过滤板(15)，所述右固定框(16)左侧外壁和左固定框(9)右侧外壁均开设有限位槽(20)，所述第二过滤板(19)分别贯穿于左固定框(9)和右固定框(17)，并且滑动连接于套槽(11)的内部，所述第一过滤板(15)滑动连接于限位槽(20)，并且第一过滤板(15)分别贯穿于左固定框(9)和右固定框(17)，所述外框(1)的顶端开设有进水口(21)。
2.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述移动装置(10)固定连接于左固定框(9)的内部，所述移动装置(10)包括竖板(1001)，所述竖板(1001)的一侧固定连接有横板(1002)，所述竖板(1001)的一侧切位于横板(1002)的上方固定连接有内齿轮(1003)，所述横板(1002)的顶端固定连接有动力输出轴(1004)。
3.根据权利要求2所述的一种小型污水净化处理装置，其特征在于：所述动力输出轴(1004)通过第一连接杆(1005)转动连接有小齿轮(1006)，所述小齿轮(1006)啮合传动于内齿轮(1003)，所述小齿轮(1006)的同心轴上转动连接有第二连接杆(1007)，所述第二连接杆(1007)通过铰轴(1009)转动连接有推杆(1010)，所述横板(1002)远离竖板(1001)的一端固定连接有移动槽(1008)，所述推杆(1010)滑动连接于移动槽(1008)的内部。
4.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述震动装置(18)固定连接于右支撑板(17)的顶端，所述震动装置(18)包括转动固定板(1801)，所述转动固定板(1801)上转动连接有固定轴(1802)，所述固定轴(1802)同心轴上固定连接有转动长板(1803)，所述转动长板(1803)上开设有转动槽(1804)，所述转动固定板(1801)上且位于固定轴(1802)的上方转动连接有转块(1805)，所述转块(1805)上固定连接有转动轴(1806)，所述转动轴(1806)滑动连接于转动槽(1804)，所述转动长板(1803)上远离固定轴(1802)的一端转动连接有移动轴(1808)，所述移动轴(1808)上转动连接有移动杆(1810)，所述转动固定板(1801)的顶端固定连接有移动槽(1809)，所述移动杆(1810)滑动连接于移动槽(1809)的内部，所述移动杆(1810)的顶端两侧固定固定连接有顶杆(1811)，所述顶杆(1811)的顶端固定连接于第一过滤板(15)。
5.根据权利要求4所述的一种小型污水净化处理装置，其特征在于：所述转块(1805)的同心轴上固定连接有从动转轮(1812)，所述右支撑板(17)的顶端固定连接有电机固定块(1813)，所述电机固定块(1813)的顶端固定连接有电机(1814)，所述电机(1814)的输出轴上固定连接有主动转轮(1815)，所述主动转轮(1815)通过皮带(1807)传动连接于从动转轮(1812)。
6.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述第一过滤板(15)上且位于左固定框(9)和右固定框(17)之间的位置设置有第一过滤网(22)。
7.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述第二过滤板(19)上且位于左固定框(9)和右固定框(17)之间的位置设置有第二过滤网(23)。
8.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述通气管(8)上远离连通管(6)的一端开设有通气孔(24)。
9.根据权利要求1所述的一种小型污水净化处理装置，其特征在于：所述第一过滤板(15)位于第二过滤板(19)的正上方，所述进水口(21)位于第一过滤板(15)的正上方。
10.根据权利要求3所述的一种小型污水净化处理装置，其特征在于：所述推杆(1010)的右侧固定连接于第二过滤板(19)的左侧。
说明书
一种小型污水净化处理装置
技术领域
本发明涉及污水处理机械技术领域，具体为一种小型污水净化处理装置。
背景技术
地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。
废水处理的目的就是对废水中的污染物以某种方法分离出来，或者将其分解转化为无害稳定物质，从而使污水得到净化。一般要达到防止毒物和病菌的传染;避免有异嗅和恶感的可见物，以满足不同用途的要求。
废物处理基本方法是用物理、化学或生物方法，或几种方法配合使用以去除废水中的有害质，按照水质状况及处理后出水的去向确定其处理程度，废水处理一般可分为一级、二级和三级处理。
臭氧能够有效的氧化分解废水中的有机物和氨氮，具有接触时间短、处理效率高、不受温度影响等特点，并具有杀菌、除臭、除味、脱色等功能。臭氧之所以表现出强氧化性，是因为分子中的氧原子具有强烈的亲电子或亲质子性，臭氧分解产生的新生态氧原子也具有很高的氧化活性。并且，证明对于处理洗浴废水中阴离子洗涤剂氧化降解，具有较好的效果。
现有小型快速污水进化装置一般只是简单的过滤，并没有清理的装置，这种方法虽然可以将杂质过滤出来，但是杂质会停留在过滤网的顶部，影响后续的净化，甚至造成堵塞，使得不能连续排污，并且现有净水剂的净水效果不佳，不能达到净水的标准。
发明内容
针对现有技术的不足，本发明提供了一种小型污水净化处理装置，解决了现有净水装置过滤器容易堵塞，并且净水剂的净水效果不佳的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种小型污水净化处理装置，包括外框，所述外框左侧外部的底端固定连接有消毒固定框，所述消毒固定框内部的底端固定连接有臭氧储存罐，所述臭氧储存罐的右侧连通有增压器，所述增压器通过耐高压管连通有连通管，所述耐高压管上设置有节流阀，所述连通管贯穿于外框左侧外壁，所述连通管位于外框内部的一端连通有通气管，所述外框内壁的左侧固定连接有左固定框，所述左固定框内壁的一侧固定连接有移动装置，所述移动装置的右侧固定连接有第二过滤板，所述左固定框内壁的一侧且位于移动装置的对称位置开设有套槽，所述左固定框内壁的两侧固定连接有左支撑板，所述左支撑板的顶端固定连接有支撑柱，所述支撑柱的顶端通过固定转块转动连接有第一过滤板，所述外框内壁的右侧固定连接有右固定框，所述右固定框内壁的两侧固定连接有右支撑板，所述右支撑板的底端固定连接有震动装置，所述震动装置的顶端固定连接于第一过滤板，所述右固定框左侧外壁和左固定框右侧外壁均开设有限位槽，所述第二过滤板分别贯穿于左固定框和右固定框，并且滑动连接于套槽的内部，所述第一过滤板滑动连接于限位槽，并且第一过滤板分别贯穿于左固定框和右固定框，所述外框的顶端开设有进水口。
优选的，所述移动装置固定连接于左固定框的内部，所述移动装置包括竖板，所述竖板的一侧固定连接有横板，所述竖板的一侧切位于横板的上方固定连接有内齿轮，所述横板的顶端固定连接有动力输出轴。
优选的，所述动力输出轴通过第一连接杆转动连接有小齿轮，所述小齿轮啮合传动于内齿轮，所述小齿轮的同心轴上转动连接有第二连接杆，所述第二连接杆通过铰轴转动连接有推杆，所述横板远离竖板的一端固定连接有移动槽，所述推杆滑动连接于移动槽的内部。
优选的，所述震动装置固定连接于右支撑板的顶端，所述震动装置包括转动固定板，所述转动固定板上转动连接有固定轴，所述固定轴同心轴上固定连接有转动长板，所述转动长板上开设有转动槽，所述转动固定板上且位于固定轴的上方转动连接有转块，所述转块上固定连接有转动轴，所述转动轴滑动连接于转动槽，所述转动长板上远离固定轴的一端转动连接有移动轴，所述移动轴上转动连接有移动杆，所述转动固定板的顶端固定连接有移动槽，所述移动杆滑动连接于移动槽的内部，所述移动杆的顶端两侧固定固定连接有顶杆，所述顶杆的顶端固定连接于第一过滤板。
优选的，所述转块的同心轴上固定连接有从动转轮，所述右支撑板的顶端固定连接有电机固定块，所述电机固定块的顶端固定连接有电机，所述电机的输出轴上固定连接有主动转轮，所述主动转轮通过皮带传动连接于从动转轮。
优选的，所述第一过滤板上且位于左固定框和右固定框之间的位置设置有第一过滤网。
优选的，所述第二过滤板上且位于左固定框和右固定框之间的位置设置有第二过滤网。
优选的，所述通气管上远离连通管的一端开设有通气孔。
优选的，所述第一过滤板位于第二过滤板的正上方，所述进水口位于第一过滤板的正上方。
优选的，所述推杆的右侧固定连接于第二过滤板的左侧。
有益效果
本发明提供了一种小型污水净化处理装置。具备以下有益效果：
(1)、该小型污水净化处理装置，通过动力输出轴转动，动力输出轴通过第一连接杆带动小齿轮在内齿轮内圆上转动，小齿轮带动第二连接杆转动，第二连接杆带动推杆在移动槽内左右移动，达到了防止沉淀物堵塞滤网的目的。
(2)、该小型污水净化处理装置，通过电机转动，电机经过皮带带动转块转动，转块上的转动轴在转动长板上的转动槽内上下左右移动，从而带动移动杆在移动槽内上下左右移动，从而带动第一过滤板震动，达到了加快污水过滤的目的。
(3)、该小型污水净化处理装置，通过增压器输出高压臭氧，高压臭氧经过耐高压管进入连通管，节流阀控制臭氧输出量，高压臭氧再流入通气管，最后高压臭氧从通气孔中排进水池，达到了通过臭氧净化污水的目的。
