申请日2018.01.12
公开(公告)日2018.06.19
IPC分类号B01F7/16; B01F11/00
摘要
本发明公开了一种污水处理用多向搅拌的混合设备，包括壳体、液压缸、支腿、进水管和电机;在壳体的顶部连通有左右对称的两个搅拌筒，搅拌筒的顶部连通有倾斜的下水道，两侧的下水道顶部连通在一起，在所述搅拌轴上对应的搅拌筒内同轴固定有螺旋叶片;在搅拌轴上从动齿轮的下方固定有多个水平的搅拌杆，在两侧的搅拌腔内均设置有一竖直的推板。本发明通过螺旋叶片将污水药剂等螺旋送出，使液体飞出，均匀分布到内部，在内部的液体被分散到两个搅拌腔内，通过搅拌杆的搅动，再通过推板的推移，使内部小范围搅拌，形成乱流，避免搅拌死角，使药剂与污水混合均匀，提高了混合效率，保证污水处理能力，也避免了药剂的二次污染。
权利要求书

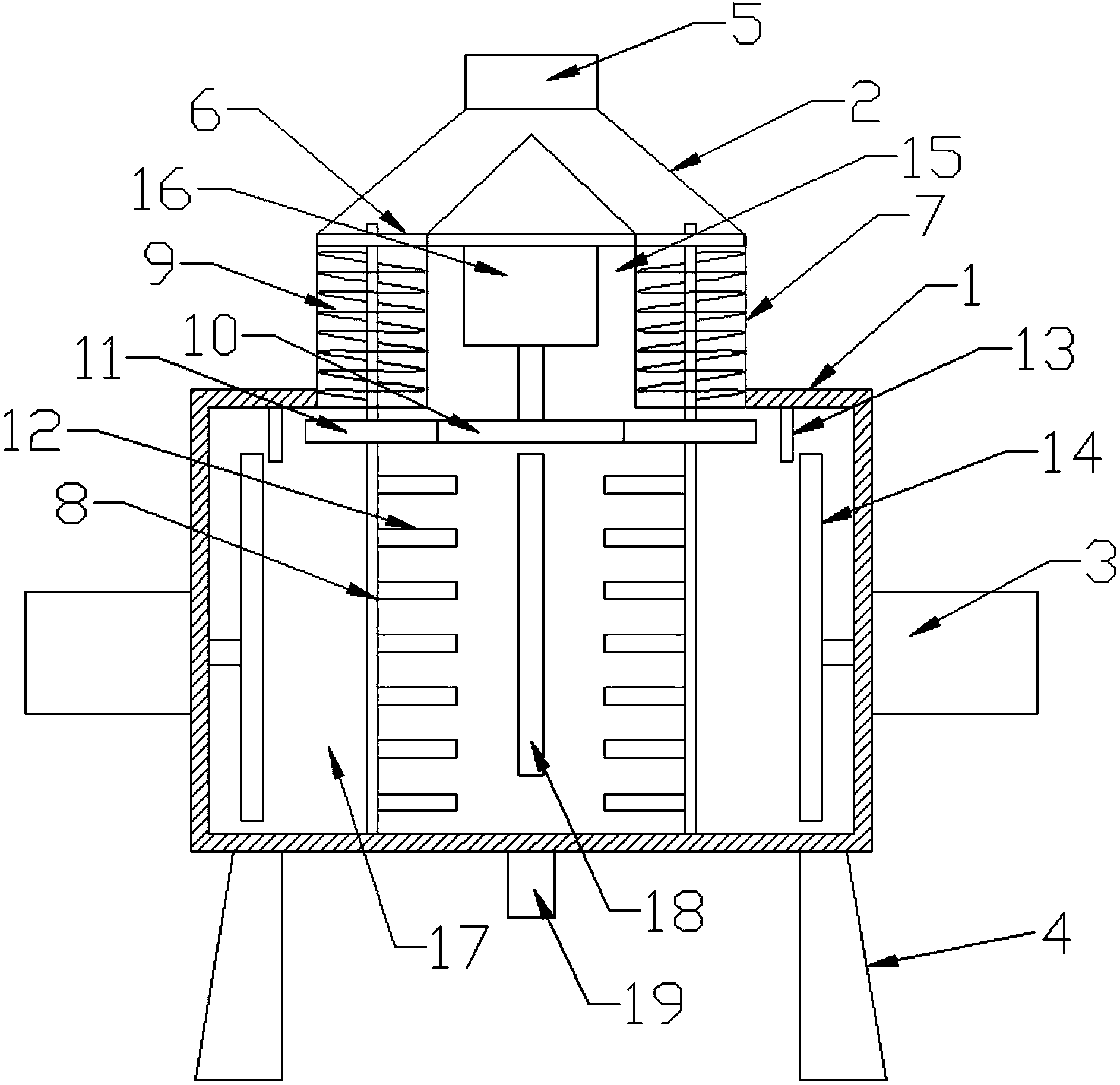

1.一种污水处理用多向搅拌的混合设备，包括壳体(1)、液压缸(3)、支腿(4)、进水管(5)和电机(16);其特征在于：所述支腿(4)固定在壳体(1)的底部;在壳体(1)的顶部连通有左右对称的两个搅拌筒(7)，搅拌筒(7)的顶部连通有倾斜的下水道(2)，两侧的下水道(2)顶部连通在一起，且连通有进水管(5);在所述壳体(1)的顶部中央固定连通有设备腔(15)，设备腔(15)内固定有竖直方向的电机(16)，电机(16)的输出轴伸入到壳体(1)内，在电机(16)的输出轴下端同轴固定连接有主动齿轮(10);在所述搅拌筒(7)的上端和下端均固定有水平的支架(6)，支架(6)中部通过轴承转动连接有竖直的搅拌轴(8)，搅拌轴(8)向下延伸到壳体(1)的底部并且转动连接，搅拌轴(8)上对应的主动齿轮(10)水平位置上同轴固定有与主动齿轮(10)啮合的从动齿轮(11);在所述搅拌轴(8)上对应的搅拌筒(7)内同轴固定有螺旋叶片(9);在搅拌轴(8)上从动齿轮(11)的下方固定有多个水平的搅拌杆(12)，在主动齿轮(10)的正下方对应的壳体(1)侧壁上固定有竖直的挡板(18)，将壳体(1)内分隔为两侧的搅拌腔(17)，两侧的搅拌腔(17)底部连通;在两侧的搅拌腔(17)内均设置有一竖直的推板(14)，推板(14)的外侧固定连接在水平的液压缸(3)活塞杆末端上;在所述壳体(1)的底部连通有出水管(19)。
2.根据权利要求1所述的一种污水处理用多向搅拌的混合设备，其特征在于：所述支架(6)由多个辐射状分布的支撑杆构成。
3.根据权利要求1所述的一种污水处理用多向搅拌的混合设备，其特征在于：所述推板(14)的上端对应的壳体(1)顶部固定有向下的限位块(13)，限位块(13)下端位于推板(14)上端的下方。
4.根据权利要求3所述的一种污水处理用多向搅拌的混合设备，其特征在于：所述限位块(13)位于搅拌杆(12)的搅拌范围外侧。
5.根据权利要求1所述的一种污水处理用多向搅拌的混合设备，其特征在于：所述推板(14)上开设有若干个均匀分布的通孔(20)。
6.根据权利要求5所述的一种污水处理用多向搅拌的混合设备，其特征在于：所述通孔(20)的直径为5～10mm。
说明书
一种污水处理用多向搅拌的混合设备
技术领域
本发明涉及一种环保设备，具体是一种污水处理用多向搅拌的混合设备。
背景技术
污水处理是在水处理过程中向污水中添加药剂，使污水中相应的杂质沉淀，便于分离，但是现有的混合设备往往结构简单，药液与污水混合不均匀，使得污水处理效果降低，不利于对污水的处理，如果药剂添加过量，容易导致二次污染，不利于环境保护使用，因此，需要对混合设备进行改进，提高搅拌混合效果，保证污水处理能力。
发明内容
本发明的目的在于提供一种污水处理用多向搅拌的混合设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用多向搅拌的混合设备，包括壳体、液压缸、支腿、进水管和电机;所述支腿固定在壳体的底部;在壳体的顶部连通有左右对称的两个搅拌筒，搅拌筒的顶部连通有倾斜的下水道，两侧的下水道顶部连通在一起，且连通有进水管;在所述壳体的顶部中央固定连通有设备腔，设备腔内固定有竖直方向的电机，电机的输出轴伸入到壳体内，在电机的输出轴下端同轴固定连接有主动齿轮;在所述搅拌筒的上端和下端均固定有水平的支架，支架中部通过轴承转动连接有竖直的搅拌轴，搅拌轴向下延伸到壳体的底部并且转动连接，搅拌轴上对应的主动齿轮水平位置上同轴固定有与主动齿轮啮合的从动齿轮;在所述搅拌轴上对应的搅拌筒内同轴固定有螺旋叶片;在搅拌轴上从动齿轮的下方固定有多个水平的搅拌杆，在主动齿轮的正下方对应的壳体侧壁上固定有竖直的挡板，将壳体内分隔为两侧的搅拌腔，两侧的搅拌腔底部连通;在两侧的搅拌腔内均设置有一竖直的推板，推板的外侧固定连接在水平的液压缸活塞杆末端上;在所述壳体的底部连通有出水管。
进一步的：所述支架由多个辐射状分布的支撑杆构成。
进一步的：所述推板的上端对应的壳体顶部固定有向下的限位块，限位块下端位于推板上端的下方。
进一步的：所述限位块位于搅拌杆的搅拌范围外侧。
进一步的：所述推板上开设有若干个均匀分布的通孔。
进一步的：所述通孔的直径为5～10mm。
与现有技术相比，本发明的有益效果是：本发明通过螺旋叶片将污水药剂等螺旋送出，使液体飞出，均匀分布到内部，在内部的液体被分散到两个搅拌腔内，通过搅拌杆的搅动，再通过推板的推移，使内部小范围搅拌，形成乱流，避免搅拌死角，使药剂与污水混合均匀，提高了混合效率，保证污水处理能力，也避免了药剂的二次污染，提高污水处理的安全性。
