申请日2018.07.10
公开(公告)日2018.09.28
IPC分类号C02F1/50; C02F9/04
摘要
除藻防藻装置及水处理系统，涉及水源净化领域，装置包括除藻剂容器及连通除藻剂容器与喷淋管的管道，管道上设有用于将所述除藻剂容器内的除藻剂从喷淋管喷射的泵。还有轮架，用于支撑喷淋管，及动力源，用于牵引轮架在水平面内进行往复移动。系统包括水处理构筑物，水处理构筑物至少具有反应絮凝池、沉淀池、过滤池或其他敞口水池中的一个，及设置在水处理构筑物上的除藻防藻装置。能持续有效地除藻防藻。
权利要求书
1.除藻防藻装置，包括除藻剂容器及连通所述除藻剂容器与喷淋管的管道，所述管道上设有用于将所述除藻剂容器内的除藻剂从所述喷淋管喷射的泵;
其特征在于：
轮架，用于支撑所述喷淋管;
牵引机构，用于牵引所述轮架在设定路线上进行往复移动。
2.根据权利要求1所述除藻防藻装置，其特征在于：
一对所述轮架设置在所述喷淋管的两端，所述喷淋管的往复移动是在设定路线上的平动。
3.根据权利要求1所述除藻防藻装置，其特征在于：
一对所述轮架设置在所述喷淋管的两端，所述喷淋管的往复移动是在设定路线上的转动。
4.根据权利要求1至3任一项所述除藻防藻装置，其特征在于：
还包括一组骨架杆，每一骨架杆均由轮架支撑，每一骨架均作与所述喷淋管相同的往复移动，而移动行程逐一递减，所述喷淋管邻近移动行程最大的骨架而远离移动行程最小的骨架;
还包括柔性遮光帘，所述柔性遮光帘由所述一组骨架杆支撑。
5.根据权利要求4所述的除藻防藻装置，其特征在于：
所述骨架杆与所述喷淋管在与移动方向垂直的铅垂面内有着相同的线型;
所述线型为水平直线或一端高一端低的直线或向上的拱形。
6.水处理系统，包括
水处理构筑物，所述水处理构筑物至少具有反应絮凝池、沉淀池、过滤池或其他敞口水池中的一个;
除藻防藻装置，包括除藻剂容器及连通所述除藻剂容器与喷淋管的管道，所述管道上设有用于将所述除藻剂容器内的除藻剂从所述喷淋管喷射的泵;
其特征在于：
轮轨机构，包括轨道及轮架，所述轨道设置在所述水处理构筑物的边缘，所述轮架用于将所述喷淋管支撑在所述轨道上方;
牵引机构，用于牵引所述轮架相对所述轨道进行往复移动。
7.根据权利要求6所述水处理系统，其特征在于：
一对所述轮架设置在所述喷淋管的两端，所述喷淋管的往复移动是在设定路线上的平动。
8.根据权利要求6所述水处理系统，其特征在于：
一对所述轮架设置在所述喷淋管的两端，所述喷淋管的往复移动是在设定路线上的转动。
9.根据权利要求6至8任一项所述水处理系统，其特征在于：
还包括一组骨架杆，每一骨架杆均由轮架支撑，每一骨架均作与所述喷淋管相同的往复移动，而移动行程逐一递减，所述喷淋管邻近移动行程最大的骨架而远离移动行程最小的骨架;
还包括柔性遮光帘，所述柔性遮光帘由所述一组骨架杆支撑。
10.根据权利要求9所述水处理系统，其特征在于：
所述骨架杆与所述喷淋管在与移动方向垂直的铅垂面内有着相同的线型;
所述线型为水平直线或一端高一端低的直线或向上的拱形。

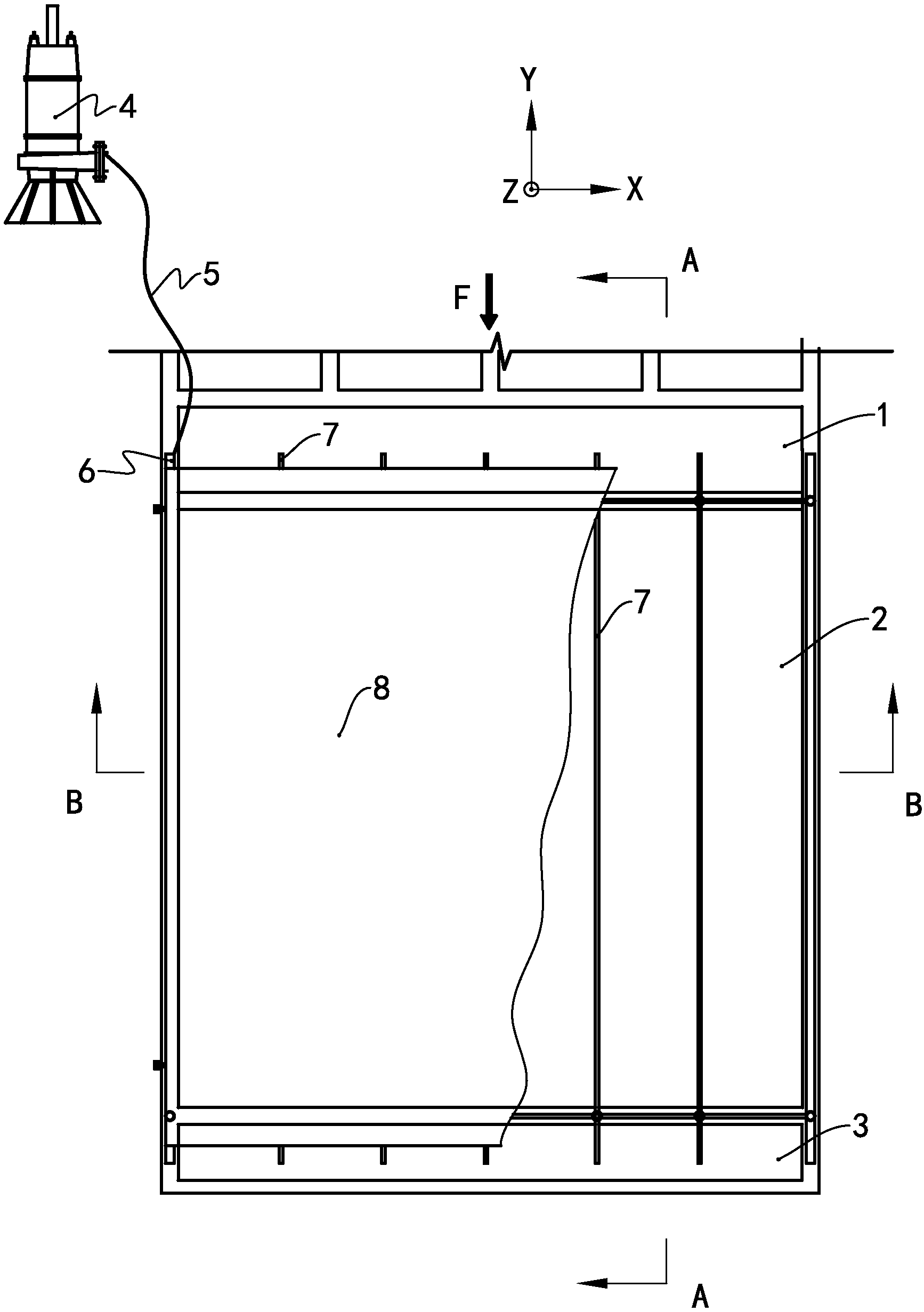

说明书
除藻防藻装置及水处理系统
技术领域
本发明涉及水源净化处理过程中使用的一种专用于除藻防藻装置及采用该装置构建的水处理系统。
背景技术
本发明所称的水处理系统主要有露天设置的水处理构筑物，包括反应絮凝池、沉淀池、过滤池及其他敞口水池的总和或其中的一个，水处理构筑物在水处理过程中均不可避免地生长藻类。
为除藻，专利文献CN206980192U公开的技术方案采用加压水喷淋进行清除，这是一种当藻类形成后的被动除藻方案。而专利文献CN107686150A公开的技术方案采用向水处理构筑物内注入除藻剂并在一个池内进行搅拌，在另一个池内采用水冲进行喷淋沉降，该方案并不经济。专利文献107892381A公开的技术方案则采用在水处理构筑物上加盖的方法，防止阳光直射，避免藻类生长，但却不能有效抑制藻类生长。
发明内容
本发明的主要目的是提供一种能持续有效的除藻防藻装置;
本发明的另一目的是提供一种采用上述除藻装置构建的水处理系统。
为实现上述主要目的，本发明提供的除藻防藻装置包括除藻剂容器及连通除藻剂容器与喷淋管的管道，管道上设有用于将所述除藻剂容器内的除藻剂从喷淋管喷射的泵。还有轮架，用于支撑喷淋管，及动力源，用于牵引轮架在设定路线上进行往复移动。
由以上方案可见，采用本发明的喷淋管可以向需要除藻的区域进行喷洒除藻剂，按照藻类滋生的周期及规律，可选择喷洒时机及除藻剂的量，一方面提高了除藻防藻效率，另一方面也节省了人力物力。
进一步的方案是一对轮架设置在喷淋管的两端，喷淋管的往复移动是在设定路线上的平动。本方案适于敞口是矩形的水处理构筑物。
另一进一步的方案是一对轮架设置在所述喷淋管的两端，喷淋管的往复移动是在设定路线上的转动。本方案适于敞口是圆形的水处理构筑物。
再进一步的方案是还包括一组骨架杆，每一骨架杆均由轮架支撑，每一骨架均作与喷淋管相同的往复移动，而移动行程逐一递减，喷淋管邻近移动行程最大的骨架而远离移动行程最小的骨架。还包括柔性遮光帘，柔性遮光帘由该一组骨架杆支撑。
更进一步的方案是骨架杆与喷淋管在与移动方向垂直的铅垂面内有着相同的线型，线型为水平直线或一端高一端低的直线或向上的拱形。
为实现上述另一目的本发明提供的水处理系统包括水处理构筑物，水处理构筑物至少具有反应絮凝池、沉淀池、过滤池或其他敞口水池中的一个。还有除藻防藻装置，包括除藻剂容器及连通除藻剂容器与喷淋管的管道，管道上设有用于将除藻剂容器内的除藻剂从喷淋管喷射的泵。轮轨机构，包括轨道及轮架，轨道设置在水处理构筑物的边缘，轮架用于将喷淋管支撑在轨道上方。牵引机构，用于牵引轮架相对轨道进行往复移动。
进一步的方案是一对轮架设置在喷淋管的两端，喷淋管的往复移动是在设定路线上的平动。
另一进一步的方案是一对轮架设置在喷淋管的两端，喷淋管的往复移动是在设定路线上的转动。
再进一步的方案是还包括一组骨架杆，每一骨架杆均由轮架支撑，每一骨架均作与喷淋管相同的往复移动，而移动行程逐一递减，喷淋管邻近移动行程最大的骨架而远离移动行程最小的骨架。还包括柔性遮光帘，柔性遮光帘由该一组骨架杆支撑。
更进一步的方案是骨架杆与喷淋管在与移动方向垂直的铅垂面内有着相同的线型，线型为水平直线或一端高一端低的直线或向上的拱形。
