申请日2018.07.10
公开(公告)日2019.02.15
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型涉及一种工业废水过滤沉淀装置，包括一级沉淀池、二级沉淀池及三级沉淀池，其中二级沉淀池及三级沉淀池底部均设置有反冲洗机构，且一级沉淀池、二级沉淀池及三级沉淀池内均设置有过滤网，所述一级沉淀池顶部设置有搅拌机构，其中一级沉淀池内设置有一号进水管，且一号进水管上连接有介质进液管，所述一级沉淀池上设置有延伸至二级沉淀池内的二号进水管，其中一级沉淀池侧壁上设置有与二号进水管连接的出水支管，所述二级沉淀池侧壁上设置有延伸至三级沉淀池内的三号进水管，其中三级沉淀池中位于其内部过滤网上方的侧壁上上下并列设置有多组出液管。本实用新型结构简单，使用方便，同时能对废水起到多级过滤作用。
权利要求书
1.一种工业废水过滤沉淀装置，其特征在于，包括由上往下呈阶梯设置的一级沉淀池、二级沉淀池及三级沉淀池，其中二级沉淀池及三级沉淀池底部均设置有反冲洗机构，且一级沉淀池、二级沉淀池及三级沉淀池内均设置有过滤网，所述一级沉淀池顶部设置有搅拌机构，其中一级沉淀池内设置有贯穿其内部过滤网的一号进水管，且一号进水管上连接有介质进液管，所述一级沉淀池中位于其内部过滤网上方的侧壁上设置有延伸至二级沉淀池内的二号进水管，其中一级沉淀池侧壁上还设置有与二号进水管连接的出水支管，所述二级沉淀池侧壁上设置有位于其内部过滤网上方的人孔，其中位于二级沉淀池内部过滤网下方的侧壁上设置有延伸至三级沉淀池内的三号进水管，且三号进水管出水端贯穿三级沉淀池内的过滤网，所述三级沉淀池中位于其内部过滤网上方的侧壁上上下并列设置有多组出液管，其中位于三级沉淀池内的出液管进水端均向上弯折。
2.根据权利要求1所述的一种工业废水过滤沉淀装置，其特征在于，所述一级沉淀池、二级沉淀池及三级沉淀池底部均设置有排渣口，其中一级沉淀池、二级沉淀池及三级沉淀池顶部开口均设置有呈弓形的盖板，且一号进水管、二号进水管及三号进水管均贯穿对应的盖板。
3.根据权利要求1所述的一种工业废水过滤沉淀装置，其特征在于，所述反冲洗机构包括反冲洗进水管、通过管道与反冲洗进水管连接的反冲洗水泵及安装在反冲洗进水管上的逆止阀。
4.根据权利要求1所述的一种工业废水过滤沉淀装置，其特征在于，所述搅拌机构包括电机、位于一级沉淀池内的转轴及搅拌叶片，其中转轴底端贯穿一级沉淀池内的过滤网，且搅拌叶片安装在该过滤网上下两侧的转轴上。
5.根据权利要求1所述的一种工业废水过滤沉淀装置，其特征在于，所述介质进液管、出水支管、三号进水管及出液管上均安装有控制阀。
6.根据权利要求1所述的一种工业废水过滤沉淀装置，其特征在于，所述一号进水管及三号进水管均通过Ω状卡座锁紧在对应的一级沉淀池及三级沉淀池内侧壁上，其中一号进水管及三号进水管出水端均水平弯折。
说明书
一种工业废水过滤沉淀装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种工业废水过滤沉淀装置。
背景技术
工业生产中一般会产生废水，企业需将废水进行过滤沉淀处理达到排放标准后方可排放，如果直接排放，容易造成环境污染，也容易造成水资源的浪费。
其中现有的多级废水处理装置中，相邻的沉淀池之间的液体流通都是通过泵体抽取，这就使得成本增加;同时废水在沉淀池内进行过滤沉淀后一般会有很多沉淀物很难清除，从而污染沉淀池。
发明内容
本实用新型的目的就是为了解决上述问题而提供一种工业废水过滤沉淀装置。
本实用新型的技术问题主要通过下述技术方案得以解决：

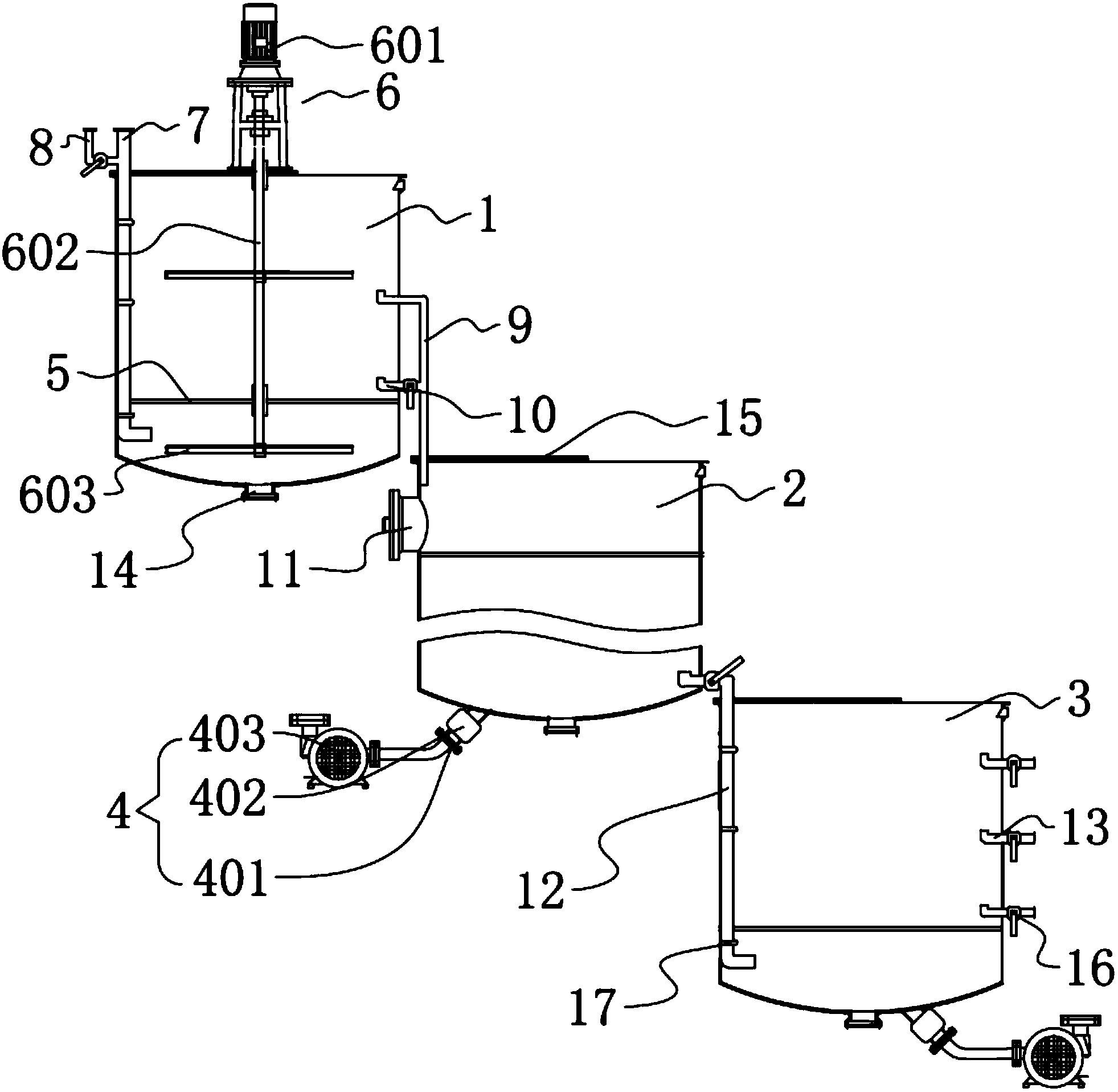

一种工业废水过滤沉淀装置，包括由上往下呈阶梯设置的一级沉淀池、二级沉淀池及三级沉淀池，其中二级沉淀池及三级沉淀池底部均设置有反冲洗机构，且一级沉淀池、二级沉淀池及三级沉淀池内均设置有过滤网，所述一级沉淀池顶部设置有搅拌机构，其中一级沉淀池内设置有贯穿其内部过滤网的一号进水管，且一号进水管上连接有介质进液管，所述一级沉淀池中位于其内部过滤网上方的侧壁上设置有延伸至二级沉淀池内的二号进水管，其中一级沉淀池侧壁上还设置有与二号进水管连接的出水支管，所述二级沉淀池侧壁上设置有位于其内部过滤网上方的人孔，其中位于二级沉淀池内部过滤网下方的侧壁上设置有延伸至三级沉淀池内的三号进水管，且三号进水管出水端贯穿三级沉淀池内的过滤网，所述三级沉淀池中位于其内部过滤网上方的侧壁上上下并列设置有多组出液管，其中位于三级沉淀池内的出液管进水端均向上弯折。
优选的，所述一级沉淀池、二级沉淀池及三级沉淀池底部均设置有排渣口，其中一级沉淀池、二级沉淀池及三级沉淀池顶部开口均设置有呈弓形的盖板，且一号进水管、二号进水管及三号进水管均贯穿对应的盖板。
优选的，所述反冲洗机构包括反冲洗进水管、通过管道与反冲洗进水管连接的反冲洗水泵及安装在反冲洗进水管上的逆止阀。
优选的，所述搅拌机构包括电机、位于一级沉淀池内的转轴及搅拌叶片，其中转轴底端贯穿一级沉淀池内的过滤网，且搅拌叶片安装在该过滤网上下两侧的转轴上。
优选的，所述介质进液管、出水支管、三号进水管及出液管上均安装有控制阀。
优选的，所述一号进水管及三号进水管均通过Ω状卡座锁紧在对应的一级沉淀池及三级沉淀池内侧壁上，其中一号进水管及三号进水管出水端均水平弯折。
本实用新型有如下特点：
一、一级沉淀池、二级沉淀池及三级沉淀池之间采用呈阶梯设置的设计，通过两者之间的高低落差使得液体能无需借助外力(如泵体抽取)就能进行流通，节约了成本，同时通过多级过滤使得过滤效果更佳。
二、在工作时打开排渣管将二级沉淀池及三级沉淀池底部液体排出时，假如沉淀物将排渣管进料端堵塞，则可开启反冲洗水泵通过管道抽取液体并经反冲洗进水管导入二级沉淀池或三级沉淀池内，从而使得高压反冲洗水将二级沉淀池或三级沉淀池底部的沉淀物冲起，使其与液体混合并由排渣管排出，同时还通过逆止阀防止二级沉淀池或三级沉淀池底部的液体会倒灌至反冲洗水泵内，对提升反冲洗水泵的安全性起到了积极效果，而一级沉淀池内的沉淀物则通过启动电机带动转轴及位于一级沉淀池内过滤网下方的搅拌叶片转动，从而搅动沉淀物使其与液体混合，并打开排渣管将其排出。
