申请日2018.01.12
公开(公告)日2018.09.25
IPC分类号C02F9/00
摘要
本实用新型公开了一种集中式高效低能的一体化污水处理装置池，包括一级处理池和混合池，一级处理池右侧设有混合池，混合池左侧紧密贴合在一级处理池中，一级处理池上方设有灌输口，灌输口嵌入设置在一级处理池中，一级处理池内部设有隔板，隔板嵌入设置在一级处理池中。该种集中式高效低能的一体化污水处理装置池，隔板上方的活动板右上方设有电机，通过电机的启动，带动活动板滑动，而活动板滑动过程会带动细格栅、粗格栅和海绵夹层框的摇摆排放固体，一级处理池底部的排放仓设有两个入口，且两个入口分别开口设置在细格栅与粗格栅底部，在细格栅、粗格栅和海绵夹层框摇摆时，两个入口便打开，可放出格挡的物质。
权利要求书

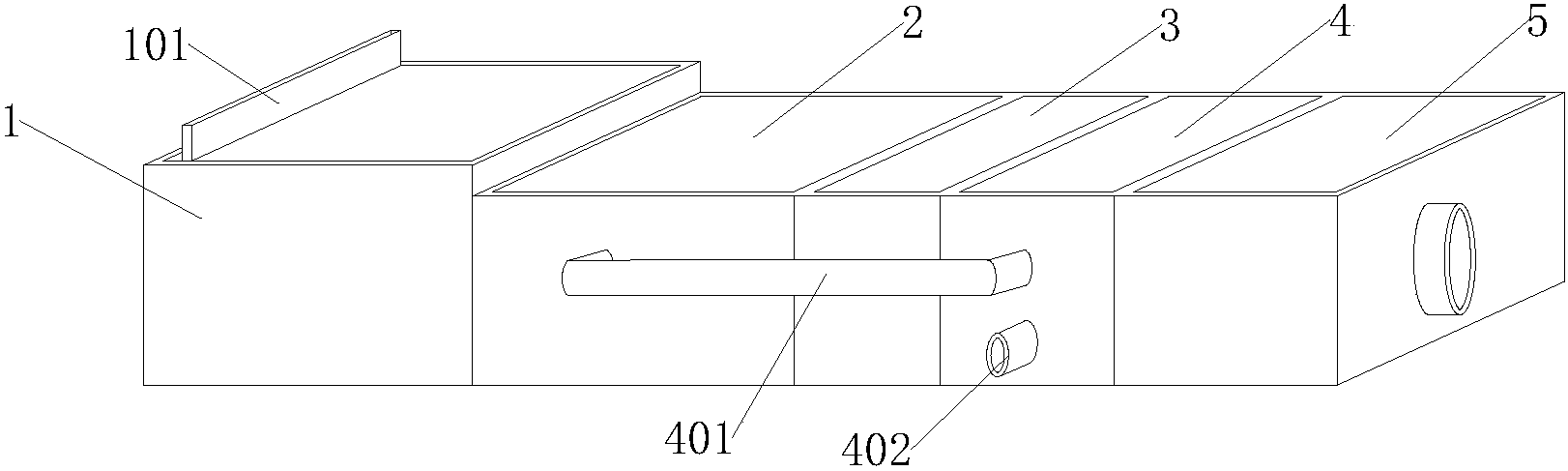

1.一种集中式高效低能的一体化污水处理装置池，包括一级处理池(1)和混合池(2)，其特征在于：所述一级处理池(1)右侧设有混合池(2)，所述混合池(2)左侧紧密贴合在一级处理池(1)中，所述一级处理池(1)上方设有灌输口(101)，所述灌输口(101)嵌入设置在一级处理池(1)中，所述一级处理池(1)内部设有隔板(102)，所述隔板(102)嵌入设置在一级处理池(1)中，所述隔板(102)底部设有粗格栅(103)，所述粗格栅(103)顶部转动连接在隔板(102)中，所述隔板(102)底部设有细格栅(104)，所述细格栅(104)顶部转动连接在隔板(102)中，所述隔板(102)底部设有海绵夹层框(105)，所述海绵夹层框(105)顶部转动连接在隔板(102)中，所述混合池(2)右侧设有曝气池(3)，所述曝气池(3)左侧紧密贴合在混合池(2)中，所述曝气池(3)右侧设有沉淀池(4)，所述沉淀池(4)左侧紧密贴合在曝气池(3)中，所述沉淀池(4)正面设有回流管(401)，所述回流管(401)嵌入设置在沉淀池(4)中，所述沉淀池(4)正面设有排放管(402)，所述排放管(402)嵌入设置在沉淀池(4)中，所述沉淀池(4)右侧设有稳定池(5)，所述稳定池(5)左侧紧密贴合在沉淀池(4)中。
2.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述隔板(102)上方设有活动板(1031)，所述活动板(1031)底部转动连接在隔板(102)中，且活动板(1031)右上方设有电机。
3.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述一级处理池(1)底部设有排放仓(106)，所述排放仓(106)嵌入设置在一级处理池(1)中，所述排放仓(106)设有两个入口，且两个入口分别开口设置在细格栅(104)与粗格栅(103)底部。
4.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述一级处理池(1)左侧设有转动挡杆(108)，且转动挡杆(108)背面转动连接在一级处理池(1)中。
5.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述一级处理池(1)左侧设有挡块(109)，所述转动挡块(109)转动连接在一级处理池(1)中，且挡块(109)上表面紧密贴合在转动挡杆(108)底部。
6.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述一级处理池(1)右侧设有单向排放管(107)，且单向排放管(107)嵌入设置在一级处理池(1)中。
7.根据权利要求1所述的一种集中式高效低能的一体化污水处理装置池，其特征在于：所述细格栅(104)与粗格栅(103)均设有三层，且细格栅(104)与粗格栅(103)均呈“平行”设置。
说明书
一种集中式高效低能的一体化污水处理装置池
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种集中式高效低能的一体化污水处理装置池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但现有的污水处理装置在处理污水的过程中，耗能高，而在如今污水处理装置应用如此广泛的环保型社会中，能耗高也是一种快速消耗能源的一种，使实际中的环保型社会达不到理想中的要求，而能耗高对于污水处者来说，耗费的资金也是更多的。
所以，如何设计一种集中式高效低能的一体化污水处理装置池，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种集中式高效低能的一体化污水处理装置池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种集中式高效低能的一体化污水处理装置池，包括一级处理池和混合池，所述一级处理池右侧设有混合池，所述混合池左侧紧密贴合在一级处理池中，所述一级处理池上方设有灌输口，所述灌输口嵌入设置在一级处理池中，所述一级处理池内部设有隔板，所述隔板嵌入设置在一级处理池中，所述隔板底部设有粗格栅，所述粗格栅顶部转动连接在隔板中，所述隔板底部设有细格栅，所述细格栅顶部转动连接在隔板中，所述隔板底部设有海绵夹层框，所述海绵夹层框顶部转动连接在隔板中，所述混合池右侧设有曝气池，所述曝气池左侧紧密贴合在混合池中，所述曝气池右侧设有沉淀池，所述沉淀池左侧紧密贴合在曝气池中，所述沉淀池正面设有回流管，所述回流管嵌入设置在沉淀池中，所述沉淀池正面设有排放管，所述排放管嵌入设置在沉淀池中，所述沉淀池右侧设有稳定池，所述稳定池左侧紧密贴合在沉淀池中。
进一步的，所述隔板上方设有活动板，所述活动板底部转动连接在隔板中，且活动板右上方设有电机。
进一步的，所述一级处理池底部设有排放仓，所述排放仓嵌入设置在一级处理池中，所述排放仓设有两个入口，且两个入口分别开口设置在细格栅与粗格栅底部。
进一步的，所述一级处理池左侧设有转动挡杆，且转动挡杆背面转动连接在一级处理池中。
进一步的，所述一级处理池左侧设有挡块，所述转动挡块转动连接在一级处理池中，且挡块上表面紧密贴合在转动挡杆底部。
进一步的，所述一级处理池右侧设有单向排放管，且单向排放管嵌入设置在一级处理池中。
进一步的，所述细格栅与粗格栅均设有三层，且细格栅与粗格栅均呈“平行”设置。
与现有技术相比，本实用新型的有益效果是：该种集中式高效低能的一体化污水处理装置池，隔板上方的活动板右上方设有电机，通过电机的启动，带动活动板滑动，而活动板滑动过程会带动细格栅、粗格栅和海绵夹层框的摇摆排放固体，一级处理池底部的排放仓设有两个入口，且两个入口分别开口设置在细格栅与粗格栅底部，在细格栅、粗格栅和海绵夹层框摇摆时，两个入口便打开，可放出格挡的物质，同时一级处理池左侧的转动挡杆用于封闭一级处理池，而一级处理池左侧的挡块上表面紧密贴合在转动挡杆底部，挡块用于阻挡、释放转动挡杆，细格栅与粗格栅均设有三层，且细格栅与粗格栅均呈“平行”设置，三层“平行”设置的细格栅与粗格栅能达到更好的阻挡效果，该污水处理装置与现有的相比，综上所述，阻隔效果更好，在后续步骤的重复处理中，处理物将减少，相应的能耗也减少，而格挡物的排放只需要一个小型电机带动即可，使耗能更少。
