申请日2018.11.19
公开(公告)日2019.02.19
IPC分类号C02F3/12
摘要
本发明公开可以自由调节沉降时间的污泥沉淀管装置及其使用方法，沉淀管装置包括沉淀管主体、沉淀管主体侧壁上的出水口、可以调节进水高度的进水管、沉淀管下部的按平滑曲线由粗到细渐变的排泥口。当沉淀的污泥量较大时，提高进水管高度;当需要沉淀的污泥量较少时，降低进水管高度。在调节进水管高度的同时通过从不同高度的出水口排水，可以控制不同的污泥沉降时间，保留沉速较快的污泥颗粒，沉淀性能差的污泥被排出沉淀管，从而得到沉降性能良好的污泥，污泥回流管道的一端与沉淀管底部相连，另一端与水处理反应器相连，污泥排除管进口位于沉淀管的底部，污泥回流至连续流反应器的厌氧区，以保证反应器的脱氮除磷效果，提高了污水处理后的水质。
权利要求书
1.一种可以调节污泥沉降时间的污泥沉淀装置，其特征在于：包括沉淀管主体，沉淀管主体下部为由直径从大到小平滑渐变的排泥口、沉淀管主体侧壁上的出水口、沉淀管主体侧壁上还设置有上部与大气连通的进水管。
2.应用如权利要求1所述的一种可以调节污泥沉降时间的污泥沉淀装置的方法，其特征在于：由进水管进水，进水管上部与大气连通，实现气水分离，当进水管较高时，回流较大量污泥至脱氮除磷反应器;当进水管较低时，回流所需的少量污泥至反应器。
3.根据权利要求2所述的方法，其特征在于：沉淀管侧壁不同高度出水口，污泥沉降后由沉淀管主体侧壁的不同高度的出水口排出性能差的污泥或膨胀污泥，沉降性能好的污泥由下部排泥口连接蠕动泵回流至连续流水处理反应器内。
说明书
可以自由调节沉降时间的污泥沉淀管装置及其使用方法
技术领域：
本发明适用于污水生物处理领域，适用于连续流好氧颗粒污泥反应器，是 一种污泥处理沉淀管结构的改进。
背景技术：
好氧颗粒污泥是一种结构密实、沉降性能良好、微生物多样化程度高的生 物聚集体;由于好氧颗粒污泥中微生物分层生长，在好氧条件下可以同时存在好 氧、缺氧、厌氧微环境，具有实现好氧条件下同时脱氮除磷等传统活性污泥无法 比拟的众多优点，被认为是极具发展前景的废水生物处理技术;以连续流方式运 行的好氧颗粒污泥工艺具有运行控制简单、体积负荷高、节省占地面积等优点， 但是连续流运行缺少沉淀过程，难以筛选沉降性能好的颗粒污泥，启动时期污泥 在其中难以形成颗粒，运行过程中容易影响颗粒污泥沉降性能，因此好氧颗粒污 泥经常以SBR的运行方式启动成功后转化为连续流方式运行，在连续流运行过 程中沉淀区非常重要。调节颗粒污泥的沉降时间，及时排除性能差的絮状污泥， 絮体污泥减少，其与颗粒污泥竞争营养强度降低，颗粒污泥生长加快，颗粒化进 程加快，所以可以调节颗粒污泥沉降时间的沉淀管对于颗粒污泥的形成具有重要 作用。
发明内容：
本发明就是针对上述问题，提供一种结构简单、使用方便，并能够调节颗 粒污泥的沉降时间，回流沉降性能优良的颗粒污泥，加快颗粒污泥形成的污泥沉 淀管。
为实现本发明的上述目的，本发明采用如下技术方案。一种可以调节污泥 沉降时间的污泥沉淀装置，其特征在于：包括沉淀管主体，沉淀管主体下部为由 直径从大到小平滑渐变的排泥口、沉淀管主体侧壁上的出水口、沉淀管主体侧壁 上还设置有上部与大气连通的进水管。由进水管进水，进水管上部与大气连通， 实现气水分离，当进水管较高时，回流较大量污泥至脱氮除磷反应器;当进水管 较低时，回流所需的少量污泥至反应器。沉淀管侧壁不同高度出水口，污泥沉降 后由沉淀管主体侧壁的不同高度的出水口排出性能差的污泥或膨胀污泥，沉降性 能好的污泥由下部排泥口连接蠕动泵回流至连续流水处理反应器内。

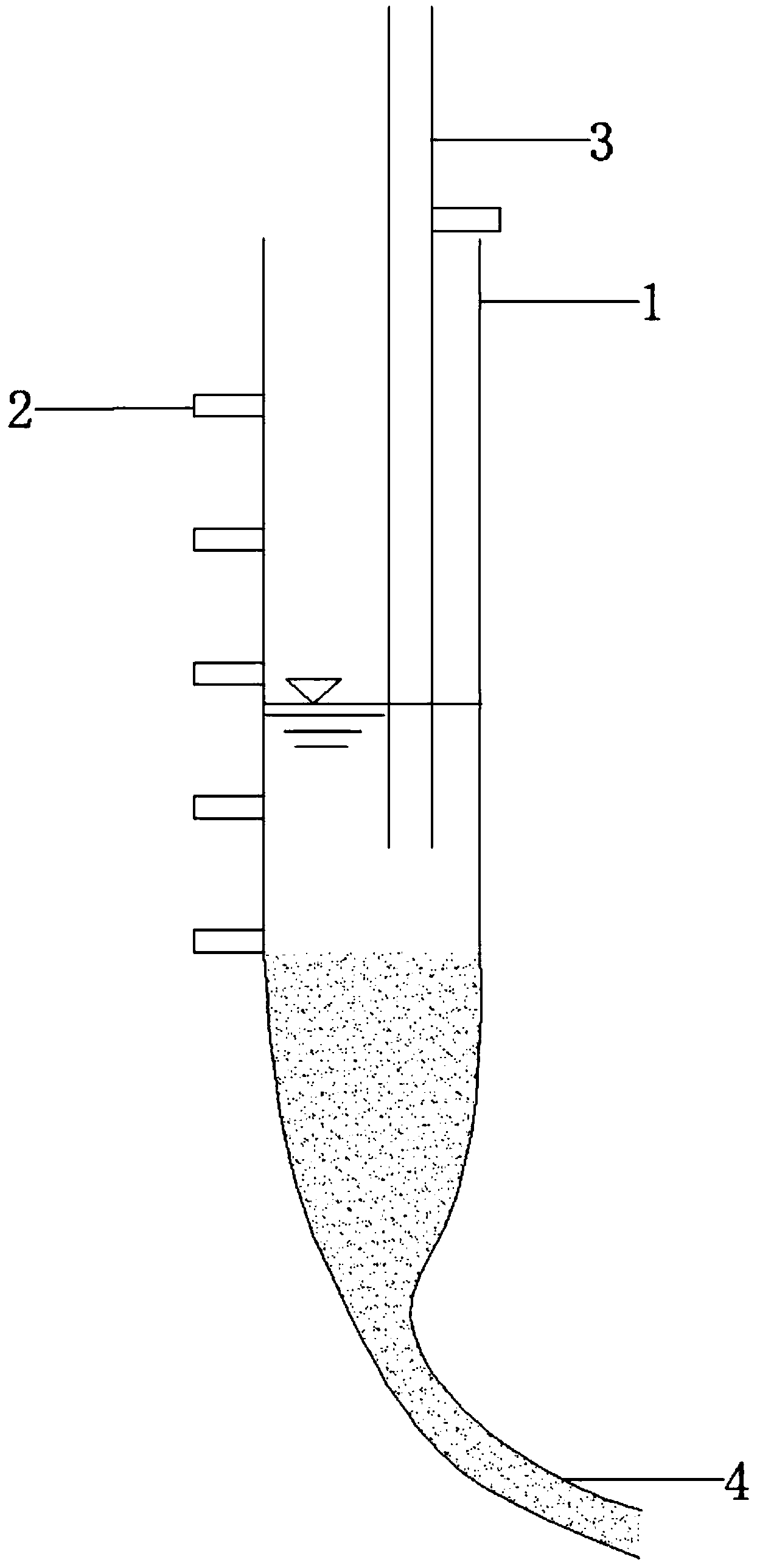

污泥沉淀管的高度为500.0mm，直径为50.0mm，内置进水管直径为 15.0mm，沉淀管侧壁设有5个外径为8.0mm的出水口，间距为50.0mm，进水 口外径为8.0mm。其特点为：沉淀管底部连接污泥回流管，通过蠕动泵将沉降性 能较好的颗粒污泥回流至水处理连续流反应器内，泥水混合液从进水管侧壁的进 水口进水，进水管上端与大气连通实现进水时的气水分离，能有效的阻止气体进 入沉淀管，有利于沉淀管内的活性污泥的沉降。同时，通过对出水口的选择和对 进水管高度的控制能够自由调节污泥沉降时间，从而使性能更优良的污泥回流至 连续流反应器，及时排除性能较差的污泥有利于颗粒污泥的形成和颗粒污泥粒径 的增大，达到更好的脱氮除磷效果。
污泥回流管道一端与沉淀管底部排泥口相连，另一端通过蠕动泵与连续流 反应器相连，实现污泥的回流。沉淀管底部设计为按平滑曲线由粗到细渐变，更 有利于污泥的流出，有利于防止堵塞沉淀管底部。
进水管的高度可以自由调节，当需要回流的污泥量较大时，可以通过调节 进水管的高度增高和选择不同的出水口联合来实现所需污泥的回流，进水管上端 与大气连通，实现气水分离，可以阻止气体进入沉淀管内部，有利于沉淀管内活 性污泥的沉降，达到更好的泥水分离效果。
沉淀管主体侧壁的不同高度的出水口的设计，当需要回流的污泥量较少 时，可以通过调节进水管的高度降低和选择不同的出水口联合来实现所需污泥的 回流，及时排除性能较差的污泥，回流性能优良、颗粒较大的污泥颗粒，达到更 好的水处理效果。
