申请日2018.11.15
公开(公告)日2019.02.26
IPC分类号E03F5/10
摘要
本发明为一种水利工程用污泥刮除装置，包括处理池、第一齿轮、链条、第二齿轮、排污管、排污挡板、连接杆、第三齿轮、磁性铲刀、磁性底板、固定板、电动机、主动齿轮、从动齿轮和转轴;所述处理池内部设置有第一齿轮、链条、第二齿轮、第三齿轮、磁性铲刀和磁性底板;所述磁性底板固定设置在处理池内底面，磁性底板上端设置有磁性铲刀;所述磁性铲刀和磁性底板相互吸合，磁性铲刀顶端设置有连接杆;本发明结构设计合理，操作方便，能够通过链条与第一齿轮、第二齿轮和第三齿轮相互啮合带动磁性铲刀对磁性底板的污泥进行清理，省时省力。
权利要求书

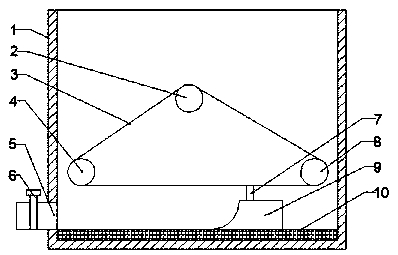

1.一种水利工程用污泥刮除装置，包括处理池(1)、第一齿轮(2)、链条(3)、第二齿轮(4)、排污管(5)、排污挡板(6)、连接杆(7)、第三齿轮(8)、磁性铲刀(9)、磁性底板(10)、固定板(11)、电动机(12)、主动齿轮(13)、从动齿轮(14)和转轴(15);其特征在于，所述处理池(1)内部设置有第一齿轮(2)、链条(3)、第二齿轮(4)、第三齿轮(8)、磁性铲刀(9)和磁性底板(10);所述磁性底板(10)固定设置在处理池(1)内底面，磁性底板(10)上端设置有磁性铲刀(9);所述磁性铲刀(9)和磁性底板(10)相互吸合，磁性铲刀(9)顶端设置有连接杆(7);所述连接杆(7)顶端和链条(3)固定连接，链条(3)与第一齿轮(2)、第二齿轮(4)和第三齿轮(8)相互啮合;第一齿轮(2)上还设置有转轴(15)，转轴(15)通过轴承贯穿处理池(1)侧壁和从动齿轮(14)连接;所述从动齿轮(14)和主动齿轮(13)相互啮合，从动齿轮(13)和电动机(12)的输出轴连接;所述电动机(12)通过支架安装在固定板(11)下方;所述固定板(11)固定设置在处理池(1)外侧壁上;所述排污管(5)设置在处理池(1)左下方，排污管(5)上还设置有排污挡板(6)。
2.根据权利要求1所述的一种水利工程用污泥刮除装置，其特征在于，所述第一齿轮(2)、第二齿轮(4)和第三齿轮(8)均为不锈钢材料。
3.根据权利要求1所述的一种水利工程用污泥刮除装置，其特征在于，所述第一齿轮(2)设置在第二齿轮(4)和第三齿轮(8)上方，第一齿轮(2)与第二齿轮(4)和第三齿轮(8)构成等腰三角形。
4.根据权利要求1所述的一种水利工程用污泥刮除装置，其特征在于，所述排污挡板(6)上设置有密封圈。
说明书
一种水利工程用污泥刮除装置
技术领域
本发明涉及水利工程设备领域，具体为一种水利工程用污泥刮除装置。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要;水利工程的一些环节往往会产生大量的淤泥，通常采用人工进行现场处理，费时费力，为此本申请提出一种水利工程用污泥刮除装置。
发明内容
针对现有技术存在的不足，本发明目的是提供一种水利工程用污泥刮除装置，以改进上述背景技术中提出的问题，本发明设计合理，能够有效对污泥进行清理，省时省力。
为了改进上述问题，本发明是通过如下的技术方案来体现：一种水利工程用污泥刮除装置，包括处理池、第一齿轮、链条、第二齿轮、排污管、排污挡板、连接杆、第三齿轮、磁性铲刀、磁性底板、固定板、电动机、主动齿轮、从动齿轮和转轴;所述处理池内部设置有第一齿轮、链条、第二齿轮、第三齿轮、磁性铲刀和磁性底板;所述磁性底板固定设置在处理池内底面，磁性底板上端设置有磁性铲刀;所述磁性铲刀和磁性底板相互吸合，磁性铲刀顶端设置有连接杆;所述连接杆顶端和链条固定连接，链条与第一齿轮、第二齿轮和第三齿轮相互啮合;第一齿轮上还设置有转轴，转轴通过轴承贯穿处理池侧壁和从动齿轮连接;所述从动齿轮和主动齿轮相互啮合，从动齿轮和电动机的输出轴连接;所述电动机通过支架安装在固定板下方;所述固定板固定设置在处理池外侧壁上;所述排污管设置在处理池左下方，排污管上还设置有排污挡板。
作为本发明的一种优选实施方式，所述第一齿轮、第二齿轮和第三齿轮均为不锈钢材料。
作为本发明的一种优选实施方式，所述第一齿轮设置在第二齿轮和第三齿轮上方，第一齿轮与第二齿轮和第三齿轮构成等腰三角形。
作为本发明的一种优选实施方式，所述排污挡板上设置有密封圈。
本发明的有益效果：本发明的一种水利工程用污泥刮除装置，包括处理池、第一齿轮、链条、第二齿轮、排污管、排污挡板、连接杆、第三齿轮、磁性铲刀、磁性底板、固定板、电动机、主动齿轮、从动齿轮和转轴。
1.工作人员将磁性底板设置在处理池底部，污水处理后的污泥堆积在磁性底板上端面;控制电动机正转，电动机通过从动齿轮和主动齿轮的传动带动从动齿轮转动，从动齿轮通过转轴带动第一齿轮转动，第一齿轮通过链条带动第二齿轮和第三齿轮转动，进而使得链条能够通过连接杆带动磁性铲刀在磁性底板向右移动，将磁性底板上的污泥推送至排污管，控制排污挡板将污泥通过排污管排出处理池;然后控制电动机反转，使得磁性铲刀移动到磁性底板右侧复位后，关闭电动机即可。
2.本装置结构设计合理，操作方便，能够通过链条与第一齿轮、第二齿轮和第三齿轮相互啮合带动磁性铲刀对磁性底板的污泥进行清理，省时省力。
本发明在一定程度上弥补了背景技术中的不足之处。
