申请日2018.11.14
公开(公告)日2019.01.18
IPC分类号C02F11/127; C02F11/12; C02F103/20
摘要
本发明公开了一种鱼塘污泥处理装置及其使用方法，本方法所使用装置包括脱水机，所述脱水机内设置有离心腔，所述离心腔内设置有离心装置，通过所述离心装置对污泥进行初步的固液分离，所述离心腔上侧连通设置有进料装置，所述离心腔下侧设置有控制切换装置;通过本装置进行鱼塘污泥处理时，先将取出的污泥放置于进口腔内，当装置启动后，先对污泥进行初步脱水处理，通过离心的方式将水份排出，并进行收集回收，防止水资源的浪费以及其中的营养物质的浪费，同时能防止造成环境污染，然后再对污泥进行二次干燥处理，通过风干的方式将其干燥，一边运输一边干燥，使其干燥更充分，同时里面的营养物质得以保留，不会流失，同时方便收集处理。
权利要求书
1.一种鱼塘污泥处理装置及其使用方法，本方法所使用装置包括脱水机，所述脱水机内设置有离心腔，所述离心腔内设置有离心装置，通过所述离心装置对污泥进行初步的固液分离，所述离心腔上侧连通设置有进料装置，所述离心腔下侧设置有控制切换装置，其提供动力装置为控制电机，所述控制切换装置下侧设置有风干装置，进一步对污泥进行吹干，使其便于收集处理，所述风干装置包括设置于所述脱水机内的风干腔，所述离心装置和所述风干装置通过所述控制切换装置进行动力切换，所述控制切换装置控制有动力电机，所述动力电机上端动力配合连接有内啮合直齿轮，所内啮合直齿轮上侧设置有内齿轮，所述内齿轮通过转轴连接于所述离心装置，所述动力电机下端动力配合连接有主动直齿轮，所述主动直齿轮通过直齿啮合可带动风干装置启动，同时通过控制切换装置控制进料装置以及将污泥从所述离心腔内输送到所述风干腔内。
2.根据权利要求1所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述离心装置包括设置于所述离心腔内的高速转盘，所述的高速转盘上侧端面的最外圈固定设置有环形滤网，所述环形滤网内开口向上的设置有分离腔，所述的高速转盘上侧端面内设有开口向上的通泥腔，所述通泥腔下侧连通有挡泥板腔，所述挡泥板腔内滑动设有挡泥板，所述挡泥板右端与所述挡泥板腔右壁之间固设有复位弹簧，所述挡泥板内上下贯穿设有通泥孔，所述挡泥板腔下侧且正对所述通泥腔连通设有开口向下的延伸腔，所述的高速转盘圆形端面内设置有弧形滑槽，所述弧形滑槽左侧连通于所述挡泥板腔，所述延伸腔下侧和左侧设置有导通装置。
3.根据权利要求2所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述导通装置包括正对并连通设于所述离心腔下侧内壁的通泥管道，所述通泥管道内可滑动的设置有延伸管，所述延伸管内上下贯穿设有污泥通道，所述通泥管道上侧的左侧内壁连通设有升降腔，所述升降腔与所述通泥管道通过所述延伸管相隔开，所述升降腔内滑设有固连于所述延伸管的升降板，所述升降板上端与所述升降腔内壁之间股设有压力弹簧，所述升降腔下侧内壁内相连通的设置有凸轮腔，所述凸轮腔内设有凸轮，所述凸轮可转动且于所述升降板下侧端面相抵，所述凸轮腔左侧设置有传动腔，所述传动腔内右侧可转动的设有第一传递从动锥齿轮，所述第一传递从动锥齿轮右端通过固定连接于所述凸轮的转轴带动其转动，所述下端啮合传动有控制主动锥齿轮，所述传动腔上侧且于所述离心腔左侧设置有曲柄连杆腔，所述曲柄连杆腔内上下对称设置有曲柄，所述控制主动锥齿轮上端通过固连于下侧的所述曲柄的转轴带动起转动，所述曲柄相对一侧铰链连接有铰链杆，所述铰链杆内可滑动的设置有可延伸到所述离心腔内的顶杆，所述铰链杆铰链连接于所述顶杆的左端，所述控制主动锥齿轮连接于所述控制切换装置。
4.根据权利要求1所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述控制切换装置包括设置于所述离心腔下侧的切换腔，所述切换腔内可上下滑动的设有切换块，所述动力电机固定设置于所述切换块内，所述切换块左侧端面内设有直线滑槽，所述切换腔左侧连通设有转盘腔，所述控制电机固设于所述转盘腔左侧内壁内，所述控制电机右端动力配合连接有切换转盘，所述切换转盘右侧固设有延伸到所述直线滑槽内的滑杆，所述控制电机左侧设置有直齿啮合腔，所述直齿啮合腔内转动设置有动力配合于所述控制电机的四分之一直齿轮，所述四分之一直齿轮上侧可啮合的设置有第一从动直齿轮，所述第一从动直齿轮左侧且于所述控制电机左侧设置有卷轮腔，所述卷轮腔内设有卷轮，所述第一从动直齿轮通过固定连接于所述卷轮的转轴带动其转动，所述卷轮上固定连接且卷绕有拉线，所述拉线连接于所述进料装置，所述切换转盘左侧且于所述传动腔下侧设置有锥齿啮合腔，所述四分之一直齿轮左端通过延伸到所述锥齿啮合腔内的转轴固连有二分之一锥齿轮，所述二分之一锥齿轮上端可啮合的设有啮合锥齿轮，所述啮合锥齿轮通过固定连接于所述控制主动锥齿轮下端的转轴带动其转动。
5.根据权利要求1所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述风干装置包括所述风干腔，所述风干腔上侧左端与所述通泥管道相连通，所述风干腔上侧连通设有风扇腔，装置风扇腔内直线分布设置有风扇，所述风扇腔上侧内壁内设有带轮腔，所述风扇上端通过延伸到所述带轮腔内的转轴固连有带轮，所述带轮之间动力配合连接有皮带，所述带轮腔上侧内壁内设有连通所述离心腔的直齿轮传动腔，所述直齿轮传动腔内右侧可转动的设置有可啮合于所述主动直齿轮的第二从动直齿轮，所述第二从动直齿轮下端通过固定连接于中间的所述带轮的转轴带动起转动，所述风干腔下侧内壁内连通设有输送腔，所述输送腔内左右对称设置有输送轮，所述输送轮之间绕设有输送带，左侧的所述输送轮后侧且于所述输送腔后侧内壁内设有锥齿轮传动腔，所述锥齿轮传动腔前侧设有第二传递从动锥齿轮，所述第二传递从动锥齿轮前端通过转轴带动左侧的所述输送轮转动，所述第二传递从动锥齿轮上端相啮合的设有传递主动锥齿轮，所述锥齿轮传动腔上侧设置有皮带传动腔，所述传递主动锥齿轮上端通过延伸通入所述皮带传动腔内的转轴固连有从动带轮，所述从动带轮右侧设有主动带轮，所述主动带轮通过皮带带动所述从动带轮转动，所述主动带轮上端通过延伸通入所述直齿轮传动腔内的转轴固定连接有第三从动直齿轮，所述第三从动直齿轮可啮合于所述主动直齿轮的后端。
6.根据权利要求1所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述进料装置包括开口向上设置于所述脱水机内的进料腔，所述进料腔相侧连通设有进料口，所述进料口下侧连通于所述离心腔并处于所述分离腔上方，所述进料口左侧内壁内连通设有挡板腔，所述挡板腔内设有可滑动的挡板，所述挡板左端与所述挡板腔内壁之间固设有抗压弹簧，所述挡板腔左侧内壁连通设有通线孔，所述通线孔另一端连通于所述卷轮腔，所述拉线通过所述通线孔后固连在所述挡板左端。
7.根据权利要求1所述的一种鱼塘污泥处理装置及其使用方法，其特征在于：所述离心腔下侧外圈的内壁连通设有弧形流动腔，所述弧形流动腔右端下侧连通设有流水通道，通过所述弧形流动腔将分离出来的水进行收集，进而通过所述流水通道将水导走;
本方法包括如下步骤：
首先，将鱼塘污泥放置于进料腔内，此时控制电机启动，进而带动四分之一直齿轮转动，进而通过齿轮啮合带动第一从动直齿轮转动，进而带动卷轮转动，进而拉紧拉线，进而拉动挡板向左移动，此时进料口打开，污泥落入分离腔内，在此过程中，控制电机带动切换转盘转动九十度，进而通过滑杆带动切换块移动到上极限位置，此时内啮合直齿轮与内齿轮相啮合，此时动力电机前端，进而带动内啮合直齿轮转动，进而带动内齿轮转动，进而带动的高速转盘开始高速旋转，进而进行离心工作;
其次，离心工作结束后，此时分离腔内为初步脱水的污泥，此时二分之一锥齿轮与啮合锥齿轮处于即将啮合状态，此时控制电机继续启动，进而带动四分之一直齿轮继续转动，此时四分之一直齿轮与第一从动直齿轮脱离啮合，此时带动二分之一锥齿轮转动，进而带动啮合锥齿轮转动，进而带动控制主动锥齿轮转动，进而带动第一传递从动锥齿轮转动，进而带动凸轮转动一百八十度，此时通过升降板带动延伸管移动到上极限位置，此时延伸管上端延伸通入所述第一传递从动锥齿轮内，在此过程中，控制主动锥齿轮带动曲柄转动一百八十度，进而通过铰链杆带动顶杆向右移动，此时顶杆右端延伸通入弧形滑槽内，当延伸通入到挡泥板腔内后推动挡泥板向右移动，当通泥孔与通泥腔和延伸腔相导通时，污泥从污泥通道落入通泥管道内，并落到风干腔内，在此过程中，控制电机带动切换转盘继续转动一百八十度，此时切换块处于下极限位置，此时主动直齿轮与第三从动直齿轮和第二从动直齿轮相啮合，此时动力电机启动，进而带动主动直齿轮转动，进而带动第三从动直齿轮转动，进而带动主动带轮转动，进而带动从动带轮转动，进而带动传递主动锥齿轮转动，进而带动第二传递从动锥齿轮转动，进而带动左侧的输送轮转动，进而带动输送带，并将落在输送带上的污泥向右运输，在此过程中，主动直齿轮带动第二从动直齿轮转动，进而带动中间的带轮转动，进而通过皮带带动两侧的带轮转动，进而带动风扇转动，进而对污泥进行吹干，干燥后的污泥从右侧落下，进行后续处理。
说明书
一种鱼塘污泥处理装置及其使用方法
技术领域
本发明涉及环境保护技术领域，具体为一种鱼塘污泥处理装置及其使用方法。
背景技术
鱼塘在上时间使用后，底部会堆积大量的污泥，其中包括泥土、鱼的排泄物以及参与饲料等，大量的堆积会影响鱼的生存空间，所以需要排除部分污泥，大多数养殖人会直接将污泥放置在外界，这不仅会造成环境污染，还会浪费很好的肥料资源，因为其中含有很多的营养物质，可做成肥料，而污泥里含有太多的水分，不便于存放和运输，因此需要进行一定的脱水处理，其中的水分可继续放回鱼塘里，其中含有大量的营养物质，而现有的一些脱水装置直接将污泥干燥，水分无法得到回收，造成浪费，因此，急需一种鱼塘污泥处理装置及其使用方法。
发明内容
本发明的目的在于提供一种鱼塘污泥处理装置及其使用方法，用于克服现有技术中的上述缺陷。

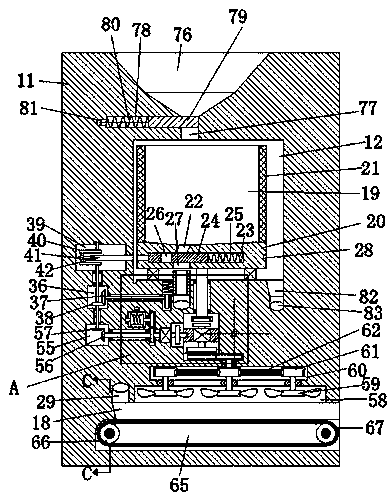

根据本发明的一种鱼塘污泥处理装置及其使用方法，本方法所使用装置包括脱水机，所述脱水机内设置有离心腔，所述离心腔内设置有离心装置，通过所述离心装置对污泥进行初步的固液分离，所述离心腔上侧连通设置有进料装置，所述离心腔下侧设置有控制切换装置，其提供动力装置为控制电机，所述控制切换装置下侧设置有风干装置，进一步对污泥进行吹干，使其便于收集处理，所述风干装置包括设置于所述脱水机内的风干腔，所述离心装置和所述风干装置通过所述控制切换装置进行动力切换，所述控制切换装置控制有动力电机，所述动力电机上端动力配合连接有内啮合直齿轮，所内啮合直齿轮上侧设置有内齿轮，所述内齿轮通过转轴连接于所述离心装置，所述动力电机下端动力配合连接有主动直齿轮，所述主动直齿轮通过直齿啮合可带动风干装置启动，同时通过控制切换装置控制进料装置以及将污泥从所述离心腔内输送到所述风干腔内。
进一步的技术方案，所述离心装置包括设置于所述离心腔内的高速转盘，所述的高速转盘上侧端面的最外圈固定设置有环形滤网，所述环形滤网内开口向上的设置有分离腔，所述的高速转盘上侧端面内设有开口向上的通泥腔，所述通泥腔下侧连通有挡泥板腔，所述挡泥板腔内滑动设有挡泥板，所述挡泥板右端与所述挡泥板腔右壁之间固设有复位弹簧，所述挡泥板内上下贯穿设有通泥孔，所述挡泥板腔下侧且正对所述通泥腔连通设有开口向下的延伸腔，所述的高速转盘圆形端面内设置有弧形滑槽，所述弧形滑槽左侧连通于所述挡泥板腔，所述延伸腔下侧和左侧设置有导通装置。
进一步的技术方案，所述导通装置包括正对并连通设于所述离心腔下侧内壁的通泥管道，所述通泥管道内可滑动的设置有延伸管，所述延伸管内上下贯穿设有污泥通道，所述通泥管道上侧的左侧内壁连通设有升降腔，所述升降腔与所述通泥管道通过所述延伸管相隔开，所述升降腔内滑设有固连于所述延伸管的升降板，所述升降板上端与所述升降腔内壁之间股设有压力弹簧，所述升降腔下侧内壁内相连通的设置有凸轮腔，所述凸轮腔内设有凸轮，所述凸轮可转动且于所述升降板下侧端面相抵，所述凸轮腔左侧设置有传动腔，所述传动腔内右侧可转动的设有第一传递从动锥齿轮，所述第一传递从动锥齿轮右端通过固定连接于所述凸轮的转轴带动其转动，所述下端啮合传动有控制主动锥齿轮，所述传动腔上侧且于所述离心腔左侧设置有曲柄连杆腔，所述曲柄连杆腔内上下对称设置有曲柄，所述控制主动锥齿轮上端通过固连于下侧的所述曲柄的转轴带动起转动，所述曲柄相对一侧铰链连接有铰链杆，所述铰链杆内可滑动的设置有可延伸到所述离心腔内的顶杆，所述铰链杆铰链连接于所述顶杆的左端，所述控制主动锥齿轮连接于所述控制切换装置。
进一步的技术方案，所述控制切换装置包括设置于所述离心腔下侧的切换腔，所述切换腔内可上下滑动的设有切换块，所述动力电机固定设置于所述切换块内，所述切换块左侧端面内设有直线滑槽，所述切换腔左侧连通设有转盘腔，所述控制电机固设于所述转盘腔左侧内壁内，所述控制电机右端动力配合连接有切换转盘，所述切换转盘右侧固设有延伸到所述直线滑槽内的滑杆，所述控制电机左侧设置有直齿啮合腔，所述直齿啮合腔内转动设置有动力配合于所述控制电机的四分之一直齿轮，所述四分之一直齿轮上侧可啮合的设置有第一从动直齿轮，所述第一从动直齿轮左侧且于所述控制电机左侧设置有卷轮腔，所述卷轮腔内设有卷轮，所述第一从动直齿轮通过固定连接于所述卷轮的转轴带动其转动，所述卷轮上固定连接且卷绕有拉线，所述拉线连接于所述进料装置，所述切换转盘左侧且于所述传动腔下侧设置有锥齿啮合腔，所述四分之一直齿轮左端通过延伸到所述锥齿啮合腔内的转轴固连有二分之一锥齿轮，所述二分之一锥齿轮上端可啮合的设有啮合锥齿轮，所述啮合锥齿轮通过固定连接于所述控制主动锥齿轮下端的转轴带动其转动。
进一步的技术方案，所述风干装置包括所述风干腔，所述风干腔上侧左端与所述通泥管道相连通，所述风干腔上侧连通设有风扇腔，装置风扇腔内直线分布设置有风扇，所述风扇腔上侧内壁内设有带轮腔，所述风扇上端通过延伸到所述带轮腔内的转轴固连有带轮，所述带轮之间动力配合连接有皮带，所述带轮腔上侧内壁内设有连通所述离心腔的直齿轮传动腔，所述直齿轮传动腔内右侧可转动的设置有可啮合于所述主动直齿轮的第二从动直齿轮，所述第二从动直齿轮下端通过固定连接于中间的所述带轮的转轴带动起转动，所述风干腔下侧内壁内连通设有输送腔，所述输送腔内左右对称设置有输送轮，所述输送轮之间绕设有输送带，左侧的所述输送轮后侧且于所述输送腔后侧内壁内设有锥齿轮传动腔，所述锥齿轮传动腔前侧设有第二传递从动锥齿轮，所述第二传递从动锥齿轮前端通过转轴带动左侧的所述输送轮转动，所述第二传递从动锥齿轮上端相啮合的设有传递主动锥齿轮，所述锥齿轮传动腔上侧设置有皮带传动腔，所述传递主动锥齿轮上端通过延伸通入所述皮带传动腔内的转轴固连有从动带轮，所述从动带轮右侧设有主动带轮，所述主动带轮通过皮带带动所述从动带轮转动，所述主动带轮上端通过延伸通入所述直齿轮传动腔内的转轴固定连接有第三从动直齿轮，所述第三从动直齿轮可啮合于所述主动直齿轮的后端。
进一步的技术方案，所述进料装置包括开口向上设置于所述脱水机内的进料腔，所述进料腔相侧连通设有进料口，所述进料口下侧连通于所述离心腔并处于所述分离腔上方，所述进料口左侧内壁内连通设有挡板腔，所述挡板腔内设有可滑动的挡板，所述挡板左端与所述挡板腔内壁之间固设有抗压弹簧，所述挡板腔左侧内壁连通设有通线孔，所述通线孔另一端连通于所述卷轮腔，所述拉线通过所述通线孔后固连在所述挡板左端。
进一步的技术方案，所述离心腔下侧外圈的内壁连通设有弧形流动腔，所述弧形流动腔右端下侧连通设有流水通道，通过所述弧形流动腔将分离出来的水进行收集，进而通过所述流水通道将水导走。
本方法包括如下步骤：
首先，将鱼塘污泥放置于进料腔内，此时控制电机启动，进而带动四分之一直齿轮转动，进而通过齿轮啮合带动第一从动直齿轮转动，进而带动卷轮转动，进而拉紧拉线，进而拉动挡板向左移动，此时进料口打开，污泥落入分离腔内，在此过程中，控制电机带动切换转盘转动九十度，进而通过滑杆带动切换块移动到上极限位置，此时内啮合直齿轮与内齿轮相啮合，此时动力电机前端，进而带动内啮合直齿轮转动，进而带动内齿轮转动，进而带动的高速转盘开始高速旋转，进而进行离心工作;
其次，离心工作结束后，此时分离腔内为初步脱水的污泥，此时二分之一锥齿轮与啮合锥齿轮处于即将啮合状态，此时控制电机继续启动，进而带动四分之一直齿轮继续转动，此时四分之一直齿轮与第一从动直齿轮脱离啮合，此时带动二分之一锥齿轮转动，进而带动啮合锥齿轮转动，进而带动控制主动锥齿轮转动，进而带动第一传递从动锥齿轮转动，进而带动凸轮转动一百八十度，此时通过升降板带动延伸管移动到上极限位置，此时延伸管上端延伸通入所述第一传递从动锥齿轮内，在此过程中，控制主动锥齿轮带动曲柄转动一百八十度，进而通过铰链杆带动顶杆向右移动，此时顶杆右端延伸通入弧形滑槽内，当延伸通入到挡泥板腔内后推动挡泥板向右移动，当通泥孔与通泥腔和延伸腔相导通时，污泥从污泥通道落入通泥管道内，并落到风干腔内，在此过程中，控制电机带动切换转盘继续转动一百八十度，此时切换块处于下极限位置，此时主动直齿轮与第三从动直齿轮和第二从动直齿轮相啮合，此时动力电机启动，进而带动主动直齿轮转动，进而带动第三从动直齿轮转动，进而带动主动带轮转动，进而带动从动带轮转动，进而带动传递主动锥齿轮转动，进而带动第二传递从动锥齿轮转动，进而带动左侧的输送轮转动，进而带动输送带，并将落在输送带上的污泥向右运输，在此过程中，主动直齿轮带动第二从动直齿轮转动，进而带动中间的带轮转动，进而通过皮带带动两侧的带轮转动，进而带动风扇转动，进而对污泥进行吹干，干燥后的污泥从右侧落下，进行后续处理。
本发明的有益效果是：本发明结构简单，操作方便，通过本装置进行鱼塘污泥处理时，先将取出的污泥放置于进口腔内，当装置启动后，先对污泥进行初步脱水处理，通过离心的方式将水份排出，并进行收集回收，防止水资源的浪费以及其中的营养物质的浪费，同时能防止造成环境污染，然后再对污泥进行二次干燥处理，通过风干的方式将其干燥，一边运输一边干燥，使其干燥更充分，同时里面的营养物质得以保留，不会流失，同时方便收集处理。
