申请日2017.12.08
公开(公告)日2018.07.17
IPC分类号C02F1/461
摘要
本实用新型提供了水处理用的安全电极结构，本电极结构包括管状的本体、绝缘体、导电端子、密封套和密封座，密封座为管状结构，密封座的一端与绝缘体固定相连，另一端的端面上具有密封面一，密封套螺纹连接在密封座上，密封套上具有与密封面一对应的密封面二，本体上固定设置有位于密封面一和密封面二之间的密封圈，本体的一端能够插设在密封座内，且能够与导电端子抵靠。本实用新型具有结构简单、水密性好、绝缘性好等优点。
权利要求书

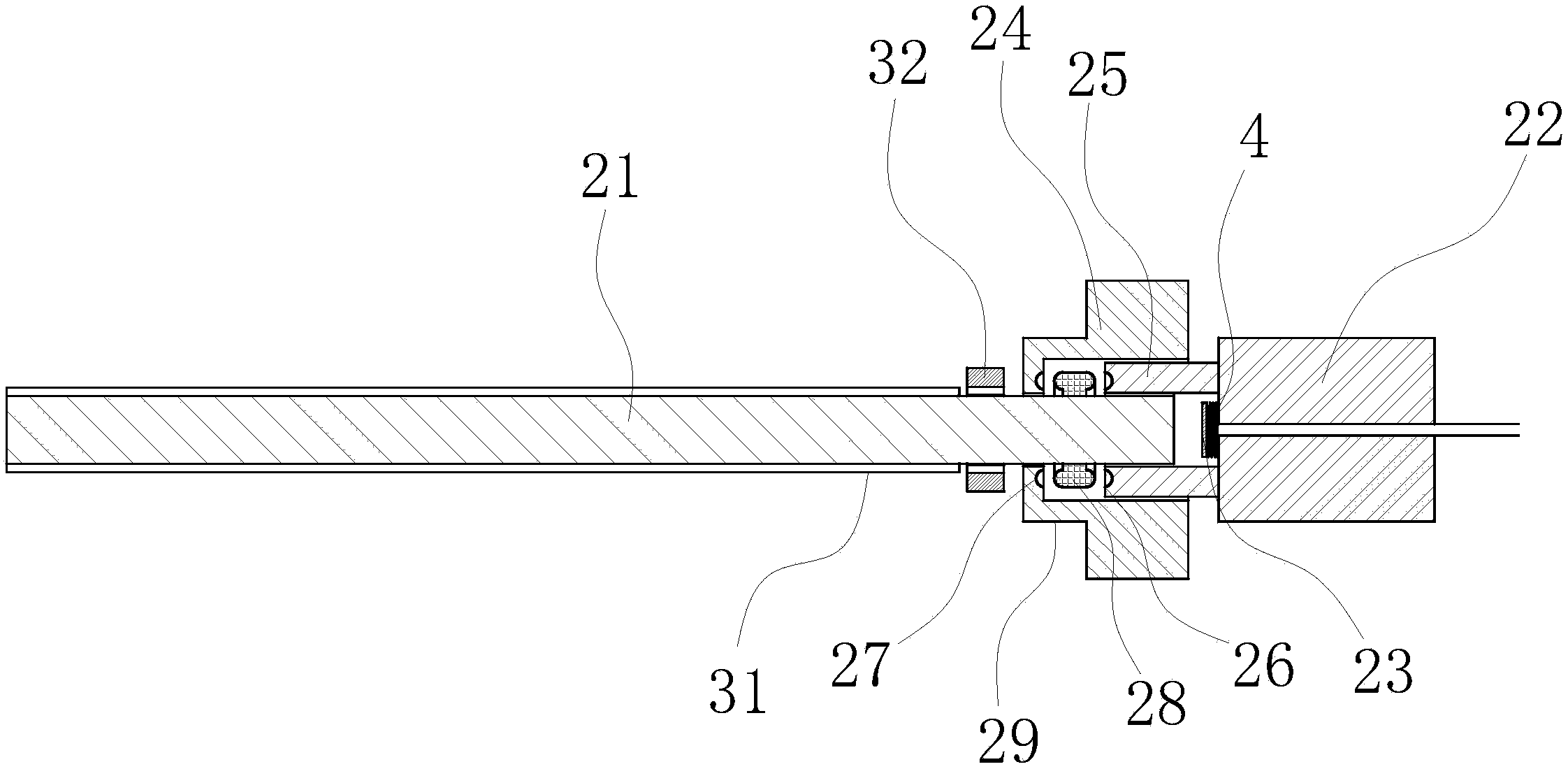

1.水处理用的安全电极结构，其特征在于，本电极结构包括管状的本体(21)、绝缘体(22)、导电端子(23)、密封套(24)和密封座(25)，所述密封座(25)为管状结构，所述密封座(25)的一端与绝缘体(22)固定相连，另一端的端面上具有密封面一(26)，所述密封套(24)螺纹连接在密封座(25)上，所述密封套(24)上具有与密封面一(26)对应的密封面二(27)，所述本体(21)上固定设置有位于密封面一(26)和密封面二(27)之间的密封圈(28)，所述本体(21)的一端能够插设在密封座(25)内，且能够与导电端子(23)抵靠。
2.根据权利要求1所述水处理用的安全电极结构，其特征在于，所述密封套(24)上具有用于本体安装的台阶面(29)。
3.根据权利要求2所述水处理用的安全电极结构，其特征在于，所述本体(21)上具有一电解段，所述电解段的表面具有若干凸起(31)，所述本体(21)上套设有一锁紧螺母(32)，所述锁紧螺母(32)的内表面具有与凸起(31)配合的凹口(33);所述锁紧螺母(32)能够抵靠在密封套(24)的端面上，且使密封套(24)、密封圈(28)和密封座(25)三者相互压紧。
4.根据权利要求3所述水处理用的安全电极结构，其特征在于，所述密封套(24)和密封座(25)均为绝缘材料制成。
5.根据权利要求4所述水处理用的安全电极结构，其特征在于，所述凹口(33)内壁具有磨砂层。
6.根据权利要求5所述水 处理用的安全电极结构，其特征在于，所述绝缘体(22)上固定设置有一导柱，所述导电端子(23)滑动连接在导柱上，所述导柱与绝缘体(22)之间设置有一压簧(4)。
说明书
水处理用的安全电极结构
技术领域
本实用新型设计一种电极结构，涉及一种水处理用的安全电极结构。
背景技术
电化学水处理技术，由于其设备小、占地少、运行管理简单和处理效果好等优点，日益受到人们的重视，通过电解进行水处理的设备是利用电化学产生的氧化还原物质作为反应剂或催化剂，使污染物转化成毒性更小的物质，间接电解分为可逆过程和不可逆过程，可逆过程是指氧化还原物在电解过程中可电化学再生和循环使用，不可逆过程是指利用不可逆电化学反应产生的物质，如具有强氧化性的氯酸盐、次氯酸盐、H2O2和O3等氧化有机物的过程，还可以利用电化学反应产生强氧化性的中间体，包括溶剂化电子、·HO、·HO2等自由基。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种水处理用的安全电极结构，本实用新型所要解决的技术问题是如何使电极具有较好的水密性和绝缘性。
本实用新型的目的可通过下列技术方案来实现：一种水处理用的安全电极结构，其特征在于，本电极结构包括管状的本体、绝缘体、导电端子、密封套和密封座，所述密封座为管状结构，所述密封座的一端与绝缘体固定相连，另一端的端面上具有密封面一，所述密封套螺纹连接在密封座上，所述密封套上具有与密封面一对应的密封面二，所述本体上固定设置有位于密封面一和密封面二之间的密封圈，所述本体的一端能够插设在密封座内，且能够与导电端子抵靠。
电极具有较高的安全隐患，为了避免电极拆装和维修过程中可能存在的漏电现象对人体造成伤害，将本体插设在密封座内，通过密封座与密封套的抵靠连接，将本体的一端包裹。
设置密封套、密封座和密封圈，还可以防止电极安装处漏水，密封套压紧在密封座上，且通过密封条将两者的接触面密封，密封条为具有内置钢圈的结构，密封圈的固定，可以将本体固定在绝缘体的一侧;
密封面二、密封套内壁和密封面一，三者将密封圈包裹，使其密封效果更好。
在上述的一种水处理用的安全电极结构中，所述密封套上具有用于本体安装的台阶面。
台阶面用于与净水罐拆装连接。
在上述的一种水处理用的安全电极结构中，所述本体上具有一电解段，所述电解段的表面具有若干凸起，所述本体上套设有一锁紧螺母，所述锁紧螺母的内表面具有与凸起配合的凹口;所述锁紧螺母能够抵靠在密封套的端面上，且使密封套、密封圈和密封座三者相互压紧。
锁紧螺母一方面可以将密封套固定在本体上，另一方面可以用于对本体的外表面进行清理，直接将锁紧螺母从本体表面滑动即可对本体表面的杂物和积尘清楚。
在上述的一种水处理用的安全电极结构中，所述密封套和密封座均为绝缘材料制成。
在上述的一种水处理用的安全电极结构中，所述凹口内壁具有磨砂层。
磨砂层可以直接对本体上的积尘进行更好的清理;需要说明的是，磨砂层设置在凹口内壁上，没有设置凹口的位置具有螺纹，能够与本体螺纹配合，对密封套进行压紧。
在上述的一种水处理用的安全电极结构中，所述绝缘体上固定设置有一导柱，所述导电端子滑动连接在导柱上，所述导柱与绝缘体之间设置有一压簧。
通过压簧将导电端子与本体的端部压紧，使接触良好，导电端子连接电线。
