申请日2018.07.10
公开(公告)日2019.04.12
IPC分类号C02F1/50; C02F103/20
摘要
本实用新型公开了一种畜牧业专用水处理装置，包括水池和横筒，所述水池的背面顶端固接有横筒，所述水池的正面底端固接有出水口，所述横筒的顶端固接有进药口，所述撑板的顶端固接有斜板，所述横筒的内部顶端左右两侧均固接有竖块，所述竖块的中心位置开有滑槽，顶杆运动至棘轮的底端时，顶杆带动直杆向下运动，直杆带动连杆和连套向下运动，连板带动挡板向下运动，挡板带动滑块在滑槽内部滑动，挡板向下运动挡住出药口，使药物不能流出，棘轮被卡杆卡住，挡板被固定。该畜牧业专用水处理装置，达到了可以根据需要药物和畜牧水调配对药物流出进行控制，药物的储存保证了消毒的续航能力，降低了处理畜牧用水的麻烦。
权利要求书

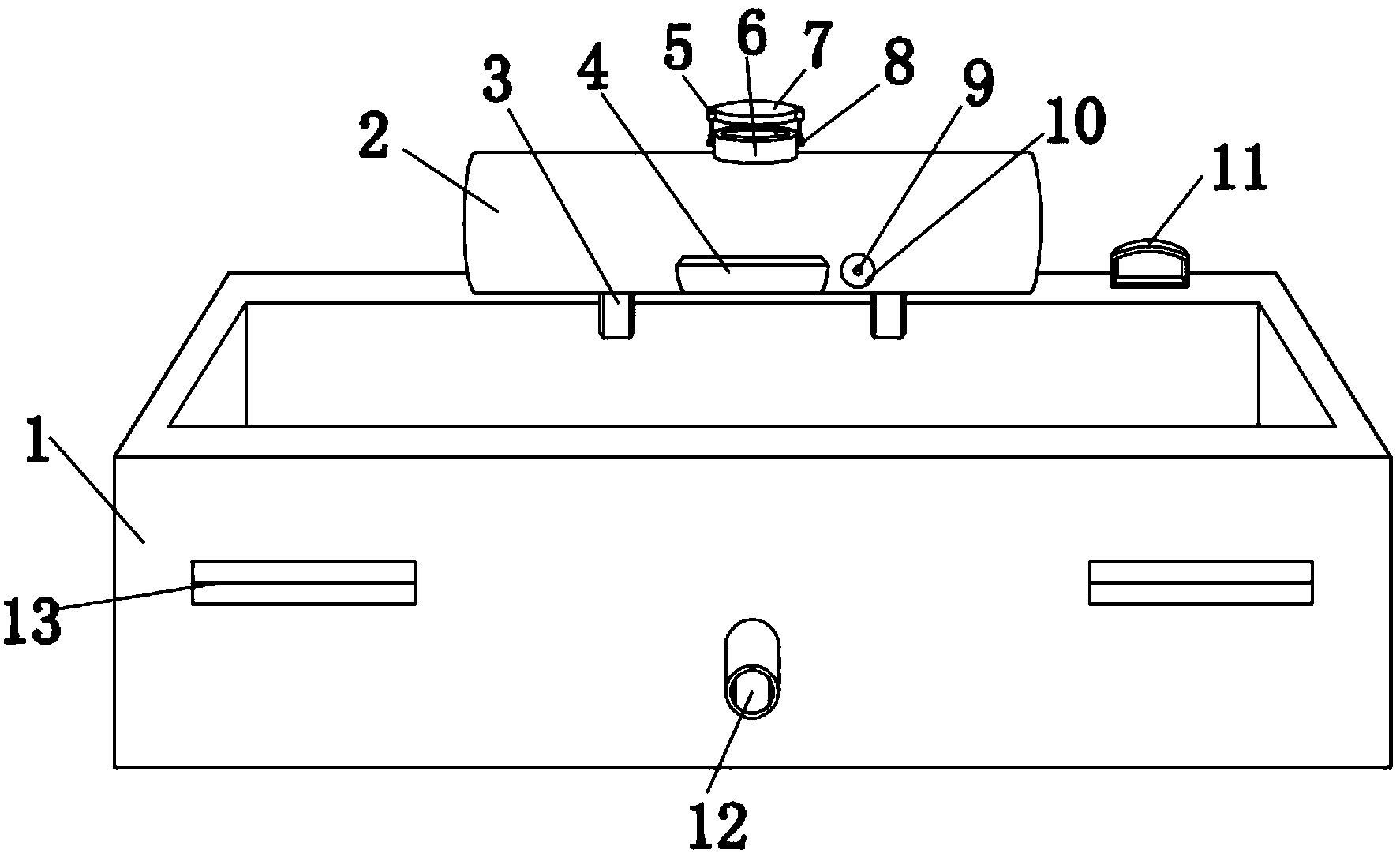

1.一种畜牧业专用水处理装置，包括水池(1)和横筒(2)，其特征在于：所述水池(1)的背面顶端固接有横筒(2)，所述水池(1)的正面底端固接有出水口(12)，所述横筒(2)的顶端固接有进药口(6)，所述横筒(2)的内部右侧固接有撑板(42)，所述撑板(42)的顶端固接有斜板(14)，所述横筒(2)的正面底端开有出药口(18)，所述出药口(18)的正面挡有挡板(4)，所述横筒(2)的内部顶端左右两侧均固接有竖块(15)，所述竖块(15)的中心位置开有滑槽(16)，所述挡板(4)的顶端左右两侧均固接有滑块(17)，所述滑块(17)与滑槽(16)滑动卡接，所述挡板(4)的右侧底端安装有直筒(19)，所述直筒(19)与横筒(2)相连，所述直筒(19)的内部底端固接有压缩弹簧(20)，所述挡板(4)的右侧底端固接有连板(24)，所述连板(24)的底端固接有撑杆(32)，所述撑杆(32)插进直筒(19)的内部，所述撑杆(32)的底端左右两侧均固接有挡块(33)，所述挡块(33)与压缩弹簧(20)相贴，所述连板(24)的右侧卡接有连套(23)，所述连套(23)的右侧固接有连杆(22)，所述连杆(22)的底端安装有直杆(26)，所述直杆(26)通过第一连轴(25)与连杆(22)活动相连，所述横筒(2)的内部右侧底端固接有底座(21)，所述直杆(26)通过第二销轴(28)与底座(21)活动相连，所述直杆(26)的中心位置底端安装有顶杆(29)，所述顶杆(29)通过第一销轴(27)与直杆(26)活动相连，所述直筒(19)的右侧安装有横板(30)，所述横板(30)与直筒(19)相邻，所述横板(30)的顶端右侧固接有支杆(31)，所述支杆(31)的顶端安装有棘轮(35)，所述棘轮(35)通过转轴(9)与支杆(31)活动相连，所述转轴(9)的外壁套接有把手(10)，所述顶杆(29)通过第二连轴(34)与棘轮(35)活动相连，所述横板(30)的顶端左侧固接有卡杆(36)，所述卡杆(36)与棘轮(35)卡接相连。
2.根据权利要求1所述的一种畜牧业专用水处理装置，其特征在于：所述进药口(6)的顶端盖有封盖(7)，所述封盖(7)的左右两侧均固接有第一竖块(5)，所述进药口(6)的左右两侧均固接有第二竖块(8)，所述第一竖块(5)的底端固接有插杆(38)，所述第二竖块(8)的顶端开有插孔(37)，所述插杆(38)与插孔(37)卡接相连，所述第二竖块(8)的顶端左侧固接有竖杆(41)，所述竖杆(41)的顶端固接有卡头(40)，所述插杆(38)的底端左侧开有卡孔(39)，所述卡头(40)与卡孔(39)卡接相连。
3.根据权利要求1所述的一种畜牧业专用水处理装置，其特征在于：所述水池(1)的正面左右两侧均贴有警示贴(13)。
4.根据权利要求1所述的一种畜牧业专用水处理装置，其特征在于：所述横筒(2)的底端固接有竖块(3)。
5.根据权利要求1所述的一种畜牧业专用水处理装置，其特征在于：所述水池(1)的背面顶端右侧固接有扶手(11)。
说明书
一种畜牧业专用水处理装置
技术领域
本实用新型涉及畜牧养殖技术领域，具体为一种畜牧业专用水处理装置。
背景技术
从当前我国畜牧业发展的现状看，水是影响畜牧业发展不可忽视的重要问题，洁净水是畜牧业可持续发展的基本条件，畜牧业离不开洁净、优质的水，要保证优质水的充足供应，畜牧业饮用水水质对家禽的影响简洁直观。2001年农业部颁布了畜禽饮水水质标准，总体上说，比人类的生活饮用水标准低，但有相当一部分指标接近人类的生活饮水标准，个别指标甚至更严格，水需要用消毒水等药物进行处理，一般都采用手动下药进行处理，还有物理方式进行处理，具有很多麻烦步骤，例如申请号为201520524390.2的专利，包括支撑体、预处理模块、活化模块、吸附模块和矿泉化模块，所述的支撑体呈台阶状，其每一层台阶上设有一个模块，所述的台阶高度和宽度与各模块的形状相配合，吸附模块下端出水口与矿泉化模块上端的进水口相连接，矿泉化模块下端设有系统出水口，支撑体下表面设有多个均匀放置的行走轮，虽然高活性、指标优、能耗低等优点，提升生活品质，但无法达到可以根据需要药物和畜牧水调配对药物流出进行控制，药物的储存不能保证消毒的续航能力，无法降低处理畜牧用水的麻烦。
实用新型内容
本实用新型的目的在于提供一种畜牧业专用水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种畜牧业专用水处理装置，包括水池和横筒，所述水池的背面顶端固接有横筒，所述水池的正面底端固接有出水口，所述横筒的顶端固接有进药口，所述横筒的内部右侧固接有撑板，所述撑板的顶端固接有斜板，所述横筒的正面底端开有出药口，所述出药口的正面挡有挡板，所述横筒的内部顶端左右两侧均固接有竖块，所述竖块的中心位置开有滑槽，所述挡板的顶端左右两侧均固接有滑块，所述滑块与滑槽滑动卡接，所述挡板的右侧底端安装有直筒，所述直筒与横筒相连，所述直筒的内部底端固接有压缩弹簧，所述挡板的右侧底端固接有连板，所述连板的底端固接有撑杆，所述撑杆插进直筒的内部，所述撑杆的底端左右两侧均固接有挡块，所述挡块与压缩弹簧相贴，所述连板的右侧卡接有连套，所述连套的右侧固接有连杆，所述连杆的底端安装有直杆，所述直杆通过第一连轴与连杆活动相连，所述横筒的内部右侧底端固接有底座，所述直杆通过第二销轴与底座活动相连，所述直杆的中心位置底端安装有顶杆，所述顶杆通过第一销轴与直杆活动相连，所述直筒的右侧安装有横板，所述横板与直筒相邻，所述横板的顶端右侧固接有支杆，所述支杆的顶端安装有棘轮，所述棘轮通过转轴与支杆活动相连，所述转轴的外壁套接有把手，所述顶杆通过第二连轴与棘轮活动相连，所述横板的顶端左侧固接有卡杆，所述卡杆与棘轮卡接相连。
优选的，所述进药口的顶端盖有封盖，所述封盖的左右两侧均固接有第一竖块，所述进药口的左右两侧均固接有第二竖块，所述第一竖块的底端固接有插杆，所述第二竖块的顶端开有插孔，所述插杆与插孔卡接相连，所述第二竖块的顶端左侧固接有竖杆，所述竖杆的顶端固接有卡头，所述插杆的底端左侧开有卡孔，所述卡头与卡孔卡接相连。
优选的，所述水池的正面左右两侧均贴有警示贴。
优选的，所述横筒的底端固接有竖块。
优选的，所述水池的背面顶端右侧固接有扶手。
与现有技术相比，本实用新型的有益效果是：该畜牧业专用水处理装置，药物从进药口进入横筒内部，掉落在斜板上，斜板的斜度使药物可以向下滑动至出药口，且被挡板挡住，压缩弹簧的弹性对撑杆进行顶动，撑杆带动连板和挡板向上运动，使出药口处于开放状态，转动把手，把手带动转轴转动，转轴带动棘轮转动，棘轮通过第二连轴带动顶杆转动，顶杆运动至棘轮的底端时，顶杆带动直杆向下运动，直杆带动连杆和连套向下运动，连板带动挡板向下运动，挡板带动滑块在滑槽内部滑动，挡板向下运动挡住出药口，使药物不能流出，棘轮被卡杆卡住，挡板被固定，棘轮棘齿与卡杆的斜度相吻合，棘轮只能顺时针转动，当棘轮转动带动顶杆至顶端，挡板又处于开放状态，达到了可以根据需要药物和畜牧水调配对药物流出进行控制，药物的储存保证了消毒的续航能力，降低了处理畜牧用水的麻烦。
