申请日2018.07.11
公开(公告)日2018.11.23
IPC分类号C02F1/40; B01D17/02; B01D17/032
摘要
本发明提供一种生活污水净化池液面浮油处理装置，涉及污水处理领域。该生活污水净化池液面浮油处理装置，包括净化池，所述净化池的右侧连通有进水管，所述净化池的左侧连通有出水管，所述出水管的外表面连通有溢水管，所述净化池的内壁设置有传动装置，所述传动装置上连接有浮油收集装置，所述浮油收集装置上连接有浮油抽取装置，所述净化池的顶部连接有油管收放装置。该生活污水净化池液面浮油处理装置，通过设置弧形集油块和溢流挡板，当污水漫过溢流挡板时可将净化池液面上浮的油脂类物质进行收集，可有效减少污水中油脂的含量，污水中油脂的收集可减少水体污染物的排放。
权利要求书

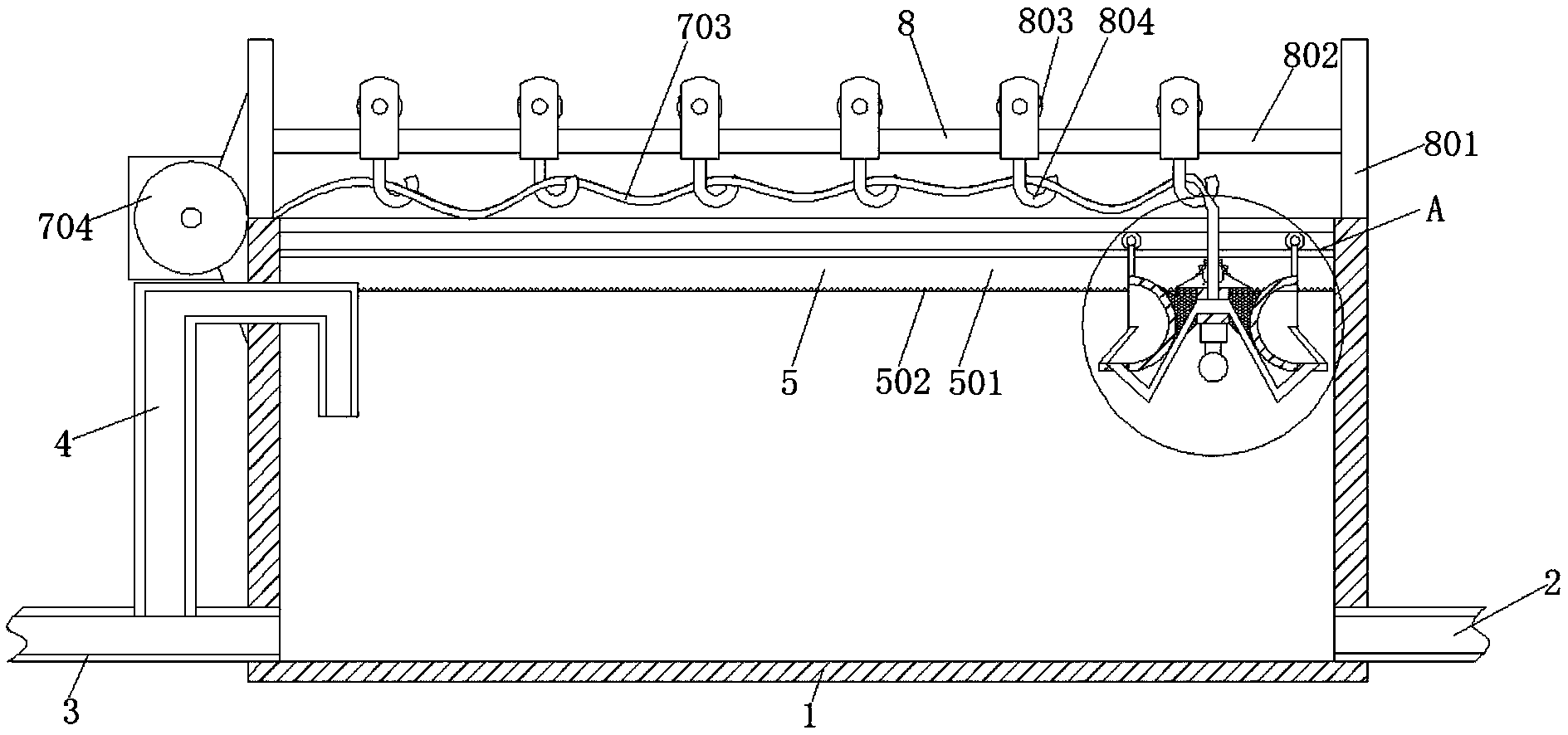

1.一种生活污水净化池液面浮油处理装置，包括净化池(1)，其特征在于：所述净化池(1)的右侧连通有进水管(2)，所述净化池(1)的左侧连通有出水管(3)，所述出水管(3)的外表面连通有溢水管(4)，所述净化池(1)的内壁设置有传动装置(5)，所述传动装置(5)上连接有浮油收集装置(6)，所述浮油收集装置(6)上连接有浮油抽取装置(7)，所述净化池(1)的顶部连接有油管收放装置(8)。
2.根据权利要求1所述的一种生活污水净化池液面浮油处理装置，其特征在于：所述传动装置(5)包括矩形轨道槽(501)、传动齿条(502)、正反转电机(503)、传动齿轮(504)和连接块(505)，所述矩形轨道槽(501)开设在净化池(1)的内壁并位于溢水管(4)的后方，所述矩形轨道槽(501)的内壁底部与传动齿条(502)固定连接，所述传动齿轮(504)位于矩形轨道槽(501)的内部，所述传动齿轮(504)的齿纹端与传动齿条(502)啮合，所述正反转电机(503)位于矩形轨道槽(501)的外部，所述正反转电机(503)的输出轴贯穿矩形轨道槽(501)并与矩形轨道槽(501)内部设置的传动齿条(502)固定连接，所述正反转电机(503)的外表面与连接块(505)固定连接。
3.根据权利要求2所述的一种生活污水净化池液面浮油处理装置，其特征在于：所述浮油收集装置(6)包括矩形块(601)、固定块(602)、弧形集油块(603)、溢流挡板(604)、固定杆(605)、销轴(606)、轴承(607和活动轨道槽(608)，所述连接块(505)的底部与矩形块(601)固定连接，所述矩形块(601)的两侧均固定均与固定块(602)固定连接，所述固定块(602)远离矩形块的一端与弧形集油块(603)固定连接，所述弧形集油块(603)的内壁底部与溢流挡板(604)固定连接，所述弧形集油块(603)的顶部与固定杆(605)固定连接，所述固定杆(605)远离弧形集油块(603)的一端与销轴(606)固定连接，所述活动轨道槽(608)开设在净化池(1)的内壁并位矩形轨道槽(501)的上方，所述轴承(607)位于活动轨道槽(608)的内部，所述销轴(606)远离固定杆(605)的一端贯穿活动轨道槽(608)并与活动轨道槽(608)内部设置的轴承(607)固定套接，所述轴承(607)的外圈与活动轨道槽(608)滚动连接，所述矩形块(601)的底部与液位开关(9)连接。
4.根据权利要求3所述的一种生活污水净化池液面浮油处理装置，其特征在于：所述浮油抽取装置(7)包括传输管(701)、连接管(702)、输油软管(703)和抽油泵(704)，所述弧形集油块(603)的底部与传输管(701)连通，所述传输管(701)远离弧形集油块(603)的一端与连接管(702)连通，所述连接管(702)远离连接传输管(701)的一端与输油软管(703)连通，所述输油软管(703)远离连接管(702)的一端与抽油泵(704)的输入端连通，所述抽油泵(704)固定安装在净化池(1)的左侧。
5.根据权利要求4所述的一种生活污水净化池液面浮油处理装置，其特征在于：所述油管收放装置(8)包括固定板(801)、连接杆(802)、滑轮(803)和挂钩(804)，所述净化池(1)的顶部与固定板(801)连接，所述固定板(801)的左侧与连接杆(802)固定连接，所述连接杆(802)的外表面与滑轮(803)滚动连接，所述滑轮(803)的底部与挂钩(804)焊接固定，所述输油软管(703)的外表面与挂钩(804)搭接。
6.根据权利要求3所述的一种生活污水净化池液面浮油处理装置，其特征在于：所述溢水管(4)的形状呈U形，所述溢水管(4)远离出水管(3)的一端低于弧形集油块(603)的水平高度，所述弧形集油块(603)的水平高度与溢水管(4)的安装高度相同。
说明书
一种生活污水净化池液面浮油处理装置
技术领域
本发明涉及污水处理领域，具体为一种生活污水净化池液面浮油处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，人们生活离不开衣食住行，会使人们排放污水中含有大量的有机物，这些有机物包括蛋白质、碳水化合物、脂肪、尿素、氨氮等，这些污水未经处理排放到河道中会使河道水体富营养化并使水体发生阵阵恶臭，影响周边环境的卫生。
人类生活排放的污水中含有油脂，如果直接排放到河道水体中油类物质漂浮在水面，形成一层薄膜，能阻止空气中的氧溶解到水中，使水中溶解氧减少，致使水体中浮游生物因缺氧而死亡，也妨碍水生植物光合作用，从而影响水体的自净，对比专利号为CN205803056U公开了一种污水处理去浮隔油装置，通过弧形滤网及集油管的作用将乳油及悬浮物收集起来单独处理这个过程较为繁琐且收集的乳油达到一定量时乳油者无法进行收集，并且弧形过滤网的高度是固定的必须水位达到一定量才能进行收集。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种生活污水净化池液面浮油处理装置，解决了生活污水中油脂直接排放到水体中造成环境污染的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种生活污水净化池液面浮油处理装置，包括净化池，所述净化池的右侧连通有进水管，所述净化池的左侧连通有出水管，所述出水管的外表面连通有溢水管，所述净化池的内壁设置有传动装置，所述传动装置上连接有浮油收集装置，所述浮油收集装置上连接有浮油抽取装置，所述净化池的顶部连接有油管收放装置。
优选的，所述传动装置包括矩形轨道槽、传动齿条、正反转电机、传动齿轮和连接块，所述矩形轨道槽开设在净化池的内壁并位于溢水管的后方，所述矩形轨道槽的内壁底部与传动齿条固定连接，所述传动齿轮位于矩形轨道槽的内部，所述传动齿轮的齿纹端与传动齿条啮合，所述正反转电机位于矩形轨道槽的外部，所述正反转电机的输出轴贯穿矩形轨道槽并与矩形轨道槽内部设置的传动齿条固定连接，所述正反转电机的外表面与连接块固定连接。
优选的，所述浮油收集装置包括矩形块、固定块、弧形集油块、溢流挡板、固定杆、销轴、轴承和活动轨道槽，所述连接块的底部与矩形块固定连接，所述矩形块的两侧均固定均与固定块固定连接，所述固定块远离矩形块的一端与弧形集油块固定连接，所述弧形集油块的内壁底部与溢流挡板固定连接，所述弧形集油块的顶部与固定杆固定连接，所述固定杆远离弧形集油块的一端与销轴固定连接，所述活动轨道槽开设在净化池的内壁并位矩形轨道槽的上方，所述轴承位于活动轨道槽的内部，所述销轴远离固定杆的一端贯穿活动轨道槽并与活动轨道槽内部设置的轴承固定套接，所述轴承的外圈与活动轨道槽滚动连接，所述矩形块的底部与液位开关连接。
优选的，所述浮油抽取装置包括传输管、连接管、输油软管和抽油泵，所述弧形集油块的底部与传输管连通，所述传输管远离弧形集油块的一端与连接管连通，所述连接管远离连接传输管的一端与输油软管连通，所述输油软管远离连接管的一端与抽油泵的输入端连通，所述抽油泵固定安装在净化池的左侧。
优选的，所述油管收放装置包括固定板、连接杆、滑轮和挂钩，所述净化池的顶部与固定板连接，所述固定板的左侧与连接杆固定连接，所述连接杆的外表面与滑轮滚动连接，所述滑轮的底部与挂钩焊接固定，所述输油软管的外表面与挂钩搭接。
优选的，所述溢水管的形状呈U形，所述溢水管远离出水管的一端低于弧形集油块的水平高度，所述弧形集油块的水平高度与溢水管的安装高度相同。
(三)有益效果
本发明提供了一种生活污水净化池液面浮油处理装置。具备以下有益效果：
1、该生活污水净化池液面浮油处理装置，通过设置弧形集油块和溢流挡板，当污水漫过溢流挡板时可将净化池液面上浮的油脂类物质进行收集，可有效减少污水中油脂的含量，污水中油脂的收集可减少水体污染物的排放。
2、该生活污水净化池液面浮油处理装置，通过弧形集油块与传动装置连接，传动装置中正反转电机的转动可带动弧形集油块进行左右移动，弧形集油块的左右移动可加快净化池液面油脂的分离效率，提高净化池中油脂分离效果。
3、该生活污水净化池液面浮油处理装置，通过弧形集油块内部通过传输管、连接管和输油软管与抽油泵连通，抽油泵工作可将弧形集油块内部的油脂从弧形集油块进行抽离，有效解决了弧形集油块收集的油脂抽取的问题。
4、该生活污水净化池液面浮油处理装置，通过设置油管收放装置中设置的滑轮与连接杆滚动连接且滑轮的底部通过挂钩与输油软管搭接可使传动装置左右运转过程中将输油软管进行稳定输送，可使传动装置的运行更加稳定，并减少输油软管的损伤。
5、该生活污水净化池液面浮油处理装置，弧形集油块的水平高度与溢水管的安装高度相同且溢水管远离出水管一端的水平高度低于弧形集油块的高度可将到达弧形集油块处的水位进行及时的溢流排出，并且不会带走液面处的油脂，可使该浮油处理装置在工作流动时将油脂进行分离操作，有效提高了处理装置的高效性。
6、该生活污水净化池液面浮油处理装置，通过设置液位开关可将液面到达弧形集油块时将正反转电机和抽油泵进行工作，可使浮油处理装置更加智能并减少能耗。
