申请日2018.01.11
公开(公告)日2018.07.06
IPC分类号B08B9/027
摘要
本发明公开了一种用于污水处理管道弯折处的管道清洁装置，包括弯折腔和固定座，所述的弯折腔的上下两侧均安装有固定座，所述的固定座安装在管壁的侧壁，所述的固定座的底端安装有底板，所述的底板固定在管道的内腔，所述的底板的底端安装有转轴，所述的转轴上安装有固定套，所述的固定套的左右两侧均安装有侧板，所述的侧板的外侧边均安装有固定板，本发明的有益效果是：利用水流的冲击力带动侧边的固定板旋转，进而使得侧边的清洁刷对管道弯折腔的侧边进行清洁。
权利要求书

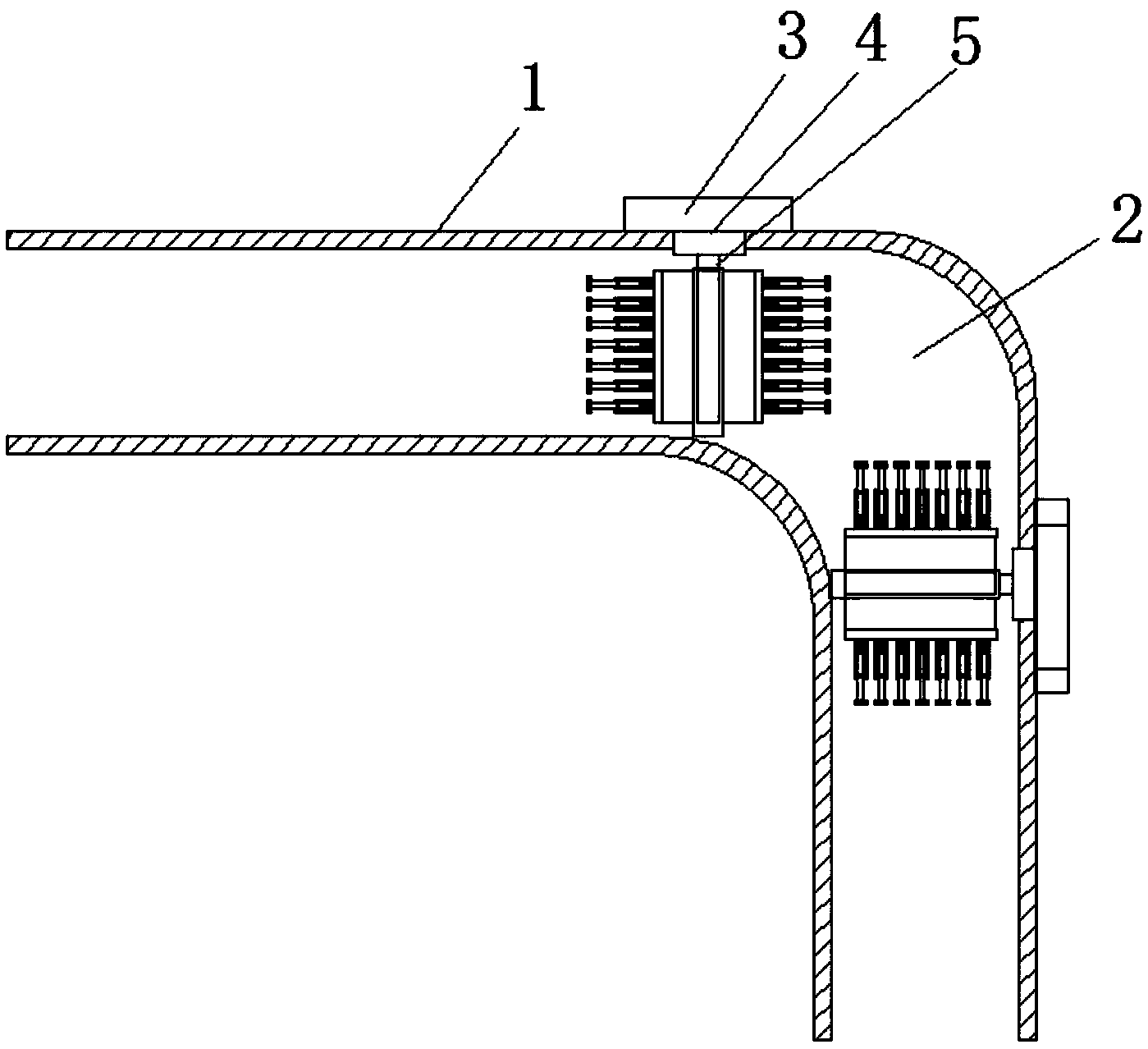

1.一种用于污水处理管道弯折处的管道清洁装置，包括弯折腔(2)和固定座(3)，其特征在于，，所述的弯折腔(2)的上下两侧均安装有固定座(3)，所述的固定座(3)安装在管壁(1)的侧壁，所述的固定座(3)的底端安装有底板(4)，所述的底板(4)固定在管道的内腔，所述的底板(4)的底端安装有转轴(5)，所述的转轴(5)上安装有固定套(6)，所述的固定套(6)的左右两侧均安装有侧板(7)，所述的侧板(7)的外侧边均安装有固定板(8)，所述的固定板(8)的外侧均安装有若干道固定架(9)，所述的固定架(9)的内腔安装有固定柱(10)，所述的固定柱(10)的外侧端安装有伸缩筒(11)，所述的固定柱(10)上缠绕有复位弹簧(12)，所述的复位弹簧(12)的一端连接在固定柱(10)上，所述的复位弹簧(12)的另一端固定在伸缩筒(11)的侧边，所述的伸缩筒(11)的外侧端均连接有连接杆(13)，所述的连接杆(13)的右端穿过伸缩筒(11)的外壁并且安装有毛刷(14)。
2.根据权利要求1所述的用于污水处理管道弯折处的管道清洁装置，其特征在于，所述的固定座(3)采用金属合金材质。
3.根据权利要求1所述的用于污水处理管道弯折处的管道清洁装置，其特征在于，所述的连接杆(13)与伸缩筒(11)之间设有限位块(15)。
4.根据权利要求1所述的用于污水处理管道弯折处的管道清洁装置，其特征在于，所述的毛刷(14)采用硬质棕毛材质。
5.根据权利要求1所述的用于污水处理管道弯折处的管道清洁装置，其特征在于，所述的转轴(5)的底端与管道的下侧壁不接触。
说明书
一种用于污水处理管道弯折处的管道清洁装置
技术领域
本发明涉及一种污水处理设备，具体是一种用于污水处理管道弯折处的管道清洁装置。
背景技术
随着现代社会的发展，含有酸碱性的污水产生量越来越大，由于酸碱性在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害。
受设备的影响，污水处理的管道常常不是直通的，存在弯折的现象，其弯折处容易造成污垢的堆积，故而有必要设计一种随时清洁的管道侧壁的装置。
发明内容
本发明的目的在于提供一种用于污水处理管道弯折处的管道清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于污水处理管道弯折处的管道清洁装置，包括弯折腔和固定座，所述的弯折腔的上下两侧均安装有固定座，所述的固定座安装在管壁的侧壁，所述的固定座的底端安装有底板，所述的底板固定在管道的内腔，所述的底板的底端安装有转轴，所述的转轴上安装有固定套，所述的固定套的左右两侧均安装有侧板，所述的侧板的外侧边均安装有固定板，所述的固定板的外侧均安装有若干道固定架，所述的固定架的内腔安装有固定柱，所述的固定柱的外侧端安装有伸缩筒，所述的固定柱上缠绕有复位弹簧，所述的复位弹簧的一端连接在固定柱上，所述的复位弹簧的另一端固定在伸缩筒的侧边，所述的伸缩筒的外侧端均连接有连接杆，所述的连接杆的右端穿过伸缩筒的外壁并且安装有毛刷。
作为本发明进一步的方案：所述的固定座采用金属合金材质
作为本发明进一步的方案：所述的连接杆与伸缩筒之间设有限位块。
作为本发明进一步的方案：所述的毛刷采用硬质棕毛材质。
作为本发明再进一步的方案：所述的转轴的底端与管道的下侧壁不接触。
与现有技术相比，本发明的有益效果是：该种连接污水管道的清洁装置，通过将清洁装置的传动转轴直接安装在污水的流经管道的弯折腔的上下两侧，利用水流的冲击力带动侧边的固定板旋转，进而使得侧边的清洁刷对管道弯折腔的侧边进行清洁，固定板的侧边安装有若干道清洁刷，并且清洁刷均通过弹簧伸缩结构安装在固定板上，清洁时，能够全面的适应管道弯折以及管道内壁的不平整，避免清洁时卡住，或者部分角落无清洁到位;整体结构简单，便于安装或者拆卸，成本低廉，适合量产化。
