申请日2018.01.11
公开(公告)日2018.09.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种喷淋清洗机废水过滤回收装置，包括清洗槽、转动清洗装置、刷辊、废物排出装置、废水收集槽、净水箱、过滤层、导水管，所述清洗槽设有第一挡板、第二挡板，所述转动清洗装置设有主动辊、从动辊、过滤带;所述刷辊紧靠于从动辊右端，所述刷辊转动方向与从过滤带转动方向相反，所述刷辊与过滤带相邻的下方设有废物排出装置;所述净水箱设有第一过滤层、第二过滤层、第三过滤层;所述净水箱的出水口与导水管相连，所述导水管中间设有加压水泵。本实用新型通过转动清洗装置进行初次过滤，再利用净水箱深层净化，将净化后的水进行过滤回收利用，提高了工作效率。
权利要求书

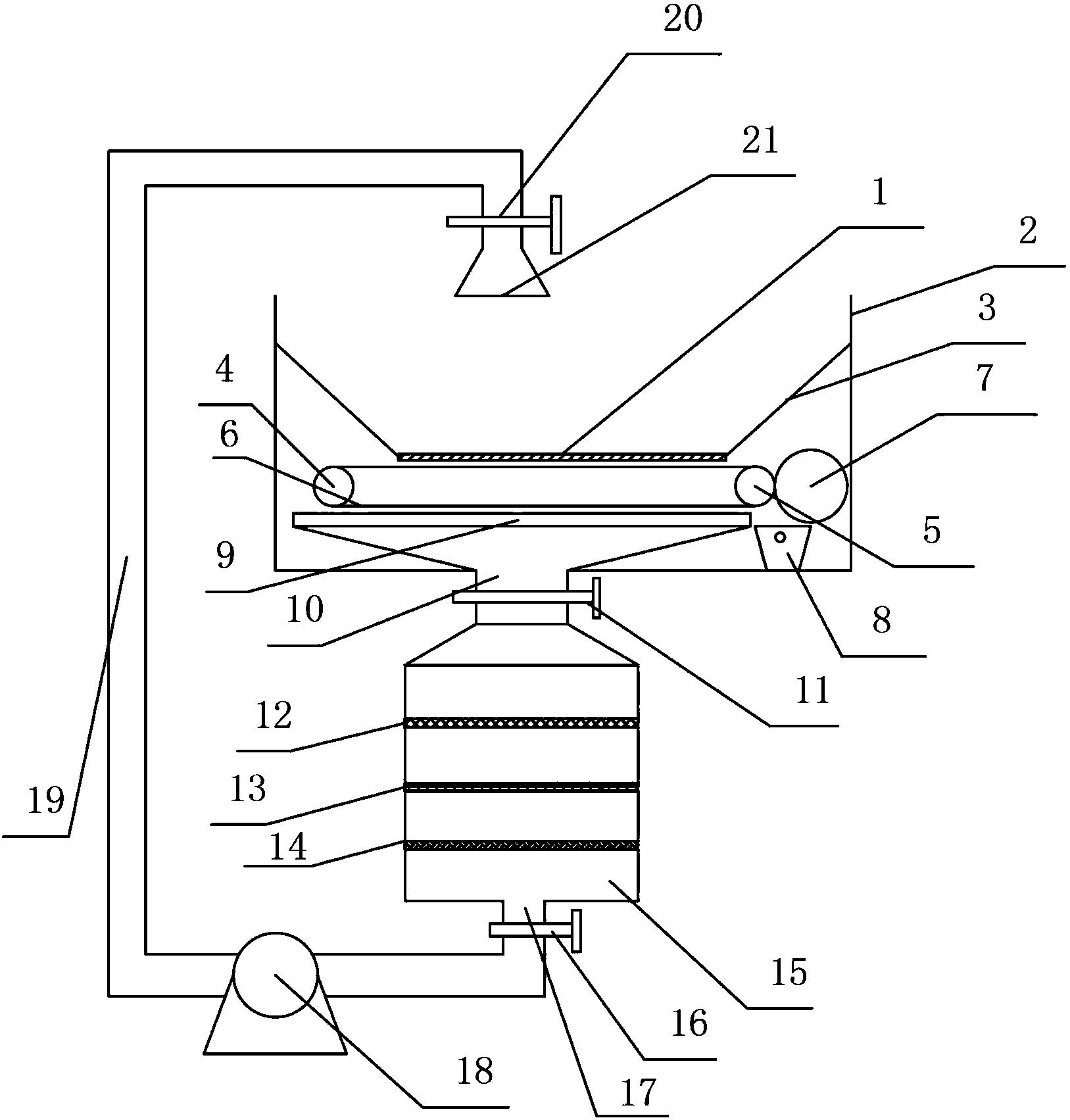

1.一种喷淋清洗机废水过滤回收装置，包括清洗槽(1)、转动清洗装置、刷辊(7)、废物排出装置(8)、废水收集槽(9)、净水箱(15)、过滤层、导水管(19)，其特征在于，所述清洗槽(1)设有第一挡板(2)、第二挡板(3)，所述转动清洗装置设有主动辊(4)、从动辊(5)、过滤带(6)，所述过滤带(6)绕设于主动辊(4)和从动辊(5)之间，所述过滤带(6)下方设有废水收集槽(9);所述刷辊(7)紧靠于从动辊(5)右端，所述刷辊(7)转动方向与过滤带(6)转动方向相反，所述刷辊(7)与过滤带(6)相邻的下方设有废物排出装置(8);所述废水收集槽(9)通过出废水管(10)与净水箱(15)相连，所述净水箱(15)设有第一过滤层(12)、第二过滤层(13)、第三过滤层(14);所述净水箱(15)的出水口(17)与导水管(19)相连，所述导水管(19)中间设有加压水泵(18);所述导水管(19)的末端设有喷淋头(21)。
2.根据权利要求1所述的一种喷淋清洗机废水过滤回收装置，其特征在于，所述出废水管(10)处设有第一开关阀(11)，所述出水口(17)设有第二开关阀(16)，所述喷淋头(21)处设有第三开关阀(20)。
3.根据权利要求1所述的一种喷淋清洗机废水过滤回收装置，其特征在于，所述刷辊(7)的辊体外部设有刷毛。
4.根据权利要求1所述的一种喷淋清洗机废水过滤回收装置，其特征在于，所述废物排出装置(8)中设有刮板和喷水装置。
5.根据权利要求1所述的一种喷淋清洗机废水过滤回收装置，其特征在于，所述第一过滤层(12)、第二过滤层(13)、第三过滤层(14)分别为过滤网层、活性炭吸附层和药物净化层。
说明书
一种喷淋清洗机废水过滤回收装置
技术领域
本实用新型涉及一种废水过滤回收设备，尤其是一种喷淋清洗机废水过滤回收装置。
背景技术
喷淋清洗机常用于设备的清洗，具有省水、省时、省电、干净卫生，操作简单，占用面积小，工作效率高，故障少，清洗效果好等特点。
但是，目前市场上的喷淋清洗机没有设置废水回收利用装置，不能对清洗机排出的废水进行及时的处理，不仅会污染环境还会造成水源的浪费。
实用新型内容
为了克服现有技术中喷淋清洗机在清洗过程中废水不能回收利用的缺陷，本实用新型提供一种喷淋清洗机废水过滤回收装置。
本实用新型解决其技术问题所采用的技术方案是：一种喷淋清洗机废水过滤回收装置，包括清洗槽、转动清洗装置、刷辊、废物排出装置、废水收集槽、净水箱、过滤层、导水管，所述清洗槽设有第一挡板、第二挡板，所述转动清洗装置设有主动辊、从动辊、过滤带，所述过滤带绕设于主动辊和从动辊之间，所述过滤带下方设有废水收集槽;所述刷辊紧靠于从动辊右端，所述刷辊转动方向与过滤带转动方向相反，所述刷辊与过滤带相邻的下方设有废物排出装置;所述废水收集槽通过出废水管与净水箱相连，所述净水箱设有第一过滤层、第二过滤层、第三过滤层;所述净水箱的出水口与导水管相连，所述导水管中间设有加压水泵;所述导水管的末端设有喷淋头。
上述的一种喷淋清洗机废水过滤回收装置，所述出废水管处设有第一开关阀，所述出水口设有第二开关阀，所述喷淋头处设有第三开关阀。
上述的一种喷淋清洗机废水过滤回收装置，所述刷辊辊体外部设有刷毛。
上述的一种喷淋清洗机废水过滤回收装置，所述废物排出装置中设有刮板和喷水装置。
上述的一种喷淋清洗机废水过滤回收装置，所述第一过滤层、第二过滤层、第三过滤层分别为过滤网层、活性炭吸附层和药物净化层。
与现有技术相比本实用新型具有以下优点和突出性效果：
本实用新型的有益效果是，本实用新型废水过滤回收装置采用转动过滤带初次过滤、净水箱深层净化的方式对喷淋清洗机排出的废水进行过滤回收利用，有效地消除了传统喷淋清洗机在清洗过程中废水不能过滤回收利用的缺点。喷淋清洗机排出的废水首先经过转动过滤带的过滤，再进入净水箱利用过滤层进行深层净化，最后通过导水管进入喷淋清洗机，实现废水的回收利用，提高了工作效率。
