申请日2018.01.11
公开(公告)日2018.09.11
IPC分类号C12M1/00; C02F3/34
摘要
本实用新型公开了污水处理细菌培殖训养设备，包括箱体，箱体通过管道连通污水提升泵，箱体上方还设有培养液罐，培养液罐通过管道在定量柱塞泵连通至箱体内，箱体外还设有罗茨风机，罗茨风机通过管道连通至箱体内的曝气器，箱体底端设有放流阀和排放阀;本实用新型实施中，污水经提升泵进入培养箱;培养出的合格细菌通过排放阀或底部的放流阀排出，后运到污水系统中作为菌种。当水位过高的时候，溢流阀承受较高的水压，第一滑块和第二滑块克服弹性杆的弹性向右运动，增加溢流的流量，调整螺杆旋入的深度，能够调整溢流灵敏度;专门针对不同污水可培养出不同类别的菌种，使用微生物处理的手段，提高污水处理效率。
权利要求书
1.污水处理细菌培殖训养设备，其特征在于：包括箱体(100)，所述箱体(100)通过管道连通污水提升泵(200)，所述箱体(100)上方还设有培养液罐(300)，所述培养液罐(300)通过管道在定量柱塞泵(400)连通至箱体(100)内，所述箱体(100)外还设有罗茨风机(500)，所述罗茨风机(500)通过管道连通至箱体(100)内的曝气器(600)，所述箱体(100)底端设有放流阀(110)和排放阀(120);所述箱体(100)侧壁贯穿有溢流阀(700)，所述溢流阀(700)包括连通箱体(100)内腔的筒体(710)，所述筒体(710)上下壁开设有溢流孔(711)，所述筒体(710)内腔设有第一滑块(720)，所述第一滑块(720)开设的横向的通孔(721)内插接有第二滑块(730)，所述第二滑块(730)开设如有L形的导流槽(731)，所述第一滑块(720)和第二滑块(730)均固定有横向的弹性杆(740)，所述弹性杆(740)末端固定有横向的螺杆(750)，所述螺杆(750)与筒体(710)封闭端螺接。
2.根据权利要求1所述的污水处理细菌培殖训养设备，其特征在于：所述曝气器(600)设于箱体(100)内部下方。
3.根据权利要求1所述的污水处理细菌培殖训养设备，其特征在于：所述溢流阀(700)设于箱体(100)侧壁中部。
4.根据权利要求1所述的污水处理细菌培殖训养设备，其特征在于：所述弹性杆(740)设有第一套筒(741)，所述第一套筒(741)开口端插接第二套筒(742)的封闭端，所述第二套筒(742)的封闭端与第一套筒(741)内的第一弹簧(743)抵接，所述第二套筒(742)开口端插接有轴柄(745)，所述轴柄(745)与第二套筒(742)内的第二弹簧(746)抵接。
5.根据权利要求1所述的污水处理细菌培殖训养设备，其特征在于：所述排放阀(120)设于箱体(100)底部侧壁。
说明书
污水处理细菌培殖训养设备
技术领域
本实用新型涉及污水处理设备领域，具体涉及污水处理细菌培殖训养设备。
背景技术
随着国家污保方面要求提高，有机污水和无机污水都不能直接排放。生化处理是使污水达到国家达标排放标准的必经环节，生化处理的核心技术是细菌培殖训养。
各类细菌的生长与环境条件处处相关，污水状况、光照程度、环境温度、营养液比例、培养基PH值都决定细菌的生长选择和培养细菌成长后代的适应性。
细菌经专用设备培殖训养后，他的后代会慢慢适应新环境，专门针对不同污水可培养出不同类别的菌种，使用微生物处理的手段，提高污水处理效率。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供污水处理细菌培殖训养设备，专门针对不同污水可培养出不同类别的菌种，使用微生物处理的手段，提高污水处理效率。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：

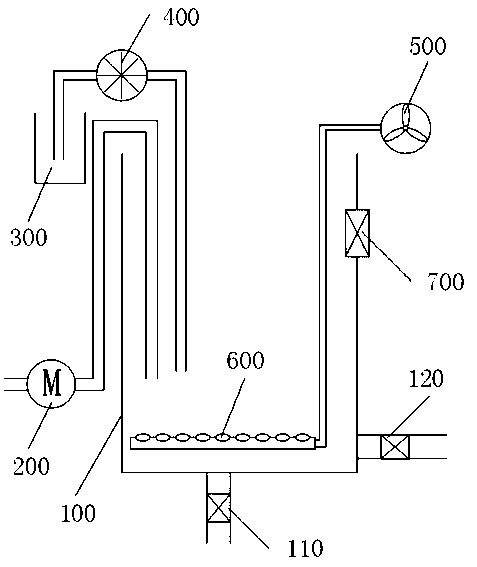

污水处理细菌培殖训养设备，包括箱体，所述箱体通过管道连通污水提升泵，所述箱体上方还设有培养液罐，所述培养液罐通过管道在定量柱塞泵连通至箱体内，所述箱体外还设有罗茨风机，所述罗茨风机通过管道连通至箱体内的曝气器，所述箱体底端设有放流阀和排放阀;
所述箱体侧壁贯穿有溢流阀，所述溢流阀包括连通箱体内腔的筒体，所述筒体上下壁开设有溢流孔，所述筒体内腔设有第一滑块，所述第一滑块开设的横向的通孔内插接有第二滑块，所述第二滑块开设如有L形的导流槽，所述第一滑块和第二滑块均固定有横向的弹性杆，所述弹性杆末端固定有横向的螺杆，所述螺杆与筒体封闭端螺接。
进一步地，所述曝气器设于箱体内部下方。
进一步地，所述溢流阀设于箱体侧壁中部。
进一步地，所述弹性杆设有第一套筒，所述第一套筒开口端插接第二套筒的封闭端，所述第二套筒的封闭端与第一套筒内的第一弹簧抵接，所述第二套筒开口端插接有轴柄，所述轴柄与第二套筒内的第二弹簧抵接。
进一步地，所述排放阀设于箱体底部侧壁。
本实用新型的收益效果是：
污水经提升泵进入培养箱，当污水过满时可通过溢流阀排出;
细菌需要的营养液通过定量柱塞泵从培养液中定量补充;
培养细菌生长需要的氧气通过罗茨风机输入，培养设备底部均匀设置有曝气器，满足细菌培殖所需要的氧气;培养出的合格细菌通过排放阀或底部的放流阀排出，后运到污水系统中作为菌种。
当水位过高的时候，溢流阀承受较高的水压，第一滑块和第二滑块克服弹性杆的弹性向右运动，增加溢流的流量，调整螺杆旋入的深度，能够调整溢流灵敏度。
专门针对不同污水可培养出不同类别的菌种，使用微生物处理的手段，提高污水处理效率。
