申请日2018.01.11
公开(公告)日2018.08.31
IPC分类号B01D29/05; B01D29/96
摘要
本实用新型公开了一种丙烯酸树脂废水处理装置，包括废水处理槽、电机托板、绳索、定滑轮、挂钩和过滤装置，所述废水处理槽两侧边缘对称固定有四个电机托板，所述电机托板顶端固定有电机装置，所述电机装置包括驱动电机、转轴和隔线板，所述驱动电机与电机托板固定，且驱动电机的输出端与转轴固定，所述转轴的两端外侧对称固定有隔线板，且转轴上固定有绳索，所述绳索远离转轴的一端绕过定滑轮与挂钩相固定，该丙烯酸树脂生产废水处理装置，操作简单，有效的提高废水滤网的维修工作，大大降低维修成本，提高工作效率。
权利要求书

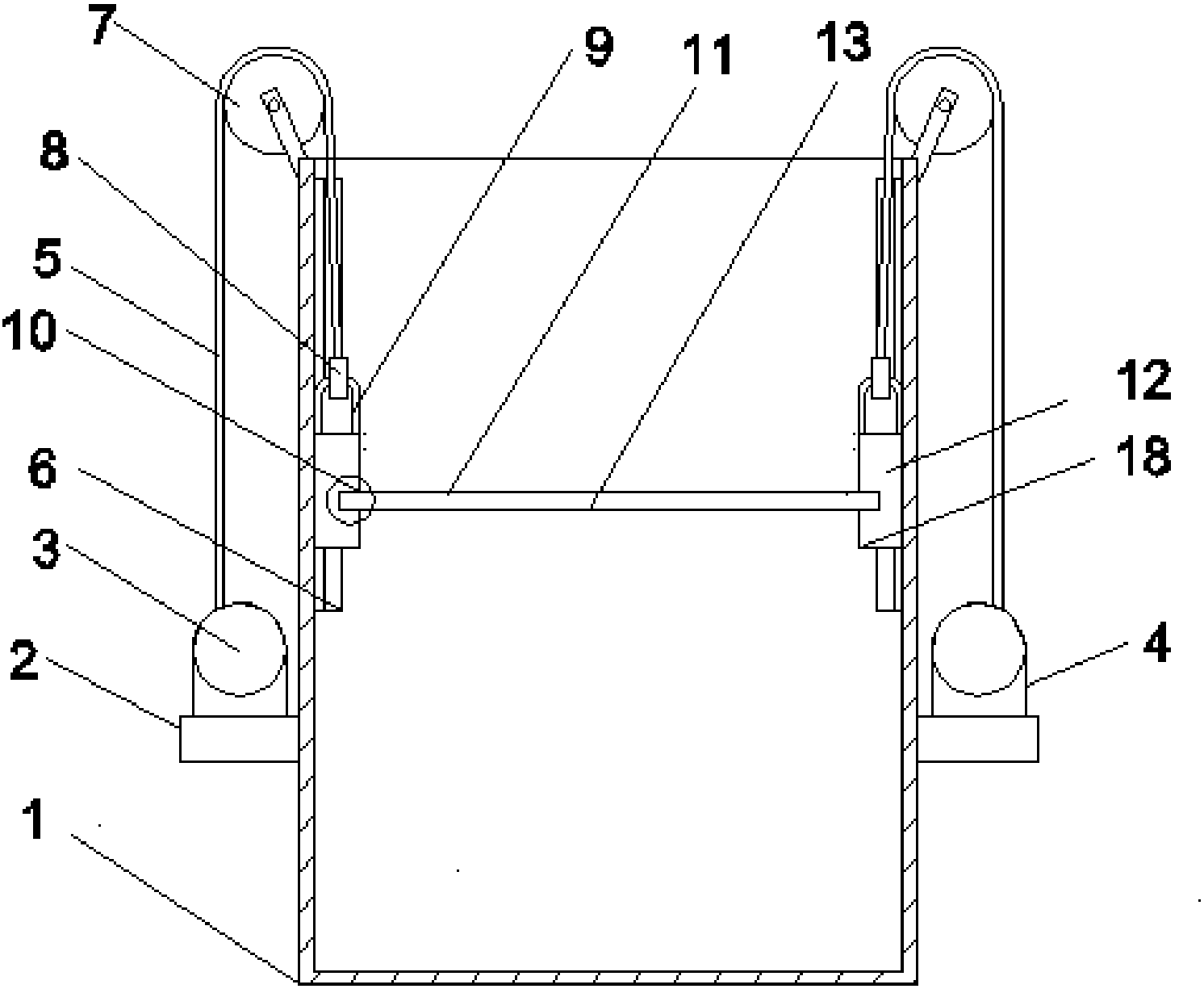

1.一种丙烯酸树脂废水处理装置，包括废水处理槽(1)、电机托板(2)、绳索(5)、定滑轮(7)、挂钩(8)和过滤装置(18)，其特征在于：所述废水处理槽(1)两侧边缘对称固定有四个电机托板(2)，所述电机托板(2)顶端固定有电机装置(3)，所述电机装置(3)包括驱动电机(16)、转轴(15)和隔线板(14)，所述驱动电机(16)与电机托板(2)固定，且驱动电机(16)的输出端与转轴(15)固定，所述转轴(15)的两端外侧对称固定有隔线板(14)，且转轴(15)上固定有绳索(5)，所述绳索(5)远离转轴(15)的一端绕过定滑轮(7)与挂钩(8)相固定，所述废水处理槽(1)顶端四角各固定一个定滑轮(7)，所述挂钩(8)与过滤装置(18)相连接，所述过滤装置(18)包括挂环(9)、安装板(12)和滤网(13)，所述废水处理槽(1)的两侧对称设有两个安装板(12)，所述安装板(12)中间对称设有安装槽(10)，所述滤网(13)的两端均滑动连接在安装槽(10)内，所述安装板(12)与废水处理槽(1)滑动连接，所述安装板(12)的顶部对称固定有两个挂环(9)，所述挂环(9)与挂钩(8)连接。
2.根据权利要求1所述的一种丙烯酸树脂废水处理装置，其特征在于，所述滤网(13)包括矩形框(11)和网体(17)，所述网体(17)固定在矩形框(11)内部，所述矩形框(11)两侧滑动连接在安装槽(10)内。
3.根据权利要求1所述的一种丙烯酸树脂废水处理装置，其特征在于，所述废水处理槽(1)的两侧对称固定有竖直导轨(6)，所述安装板(12)靠近竖直导轨(6)的一面设有凹槽(19)，且安装板(12)通过凹槽(19)滑动连接在竖直导轨(6)上。
4.根据权利要求3所述的一种丙烯酸树脂废水处理装置，其特征在于，所述竖直导轨(6)截面为T型。
5.根据权利要求1所述的一种丙烯酸树脂废水处理装置，其特征在于，所述电机托板(2)上端固定有固定支架(4)，所述驱动电机(16)与固定支架(4)固定。
说明书
一种丙烯酸树脂废水处理装置
技术领域
本实用新型涉及工业废水处理技术领域，具体为一种丙烯酸树脂废水处理装置。
背景技术
当今，工业废水处理装置大多使用到过滤网装置，但是由于过滤网需要定期的更换和维修，消耗了大量的财力和物力，以及在更换和维修过程中出现的费时，费力等现象，传统的更换和维修过滤网，有着低效率，高成本等因素。
另外，在生产丙烯酸树脂时，所产生的工业废水中含有大量的酸性物质，如果不能够及时更换过滤网，将会导致过滤网损坏，从而导致过滤效果不明显，废水处理质量下降，废水处理指标不合格。为此，我们提出一种丙烯酸树脂废水处理装置
实用新型内容
本实用新型的目的在于提供一种丙烯酸树脂废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种丙烯酸树脂废水处理装置，包括废水处理槽、电机托板、绳索、定滑轮、挂钩和过滤装置，所述废水处理槽两侧边缘对称固定有四个电机托板，所述电机托板顶端固定有电机装置，所述电机装置包括驱动电机、转轴和隔线板，所述驱动电机与电机托板固定，且驱动电机的输出端与转轴固定，所述转轴的两端外侧对称固定有隔线板，且转轴上固定有绳索，所述绳索远离转轴的一端绕过定滑轮与挂钩相固定，所述废水处理槽顶端四角各固定一个定滑轮，所述挂钩与过滤装置相连接，所述过滤装置包括挂环、安装板和滤网，所述废水处理槽的两侧对称设有两个安装板，所述安装板中间对称设有安装槽，所述滤网的两端均滑动连接在安装槽内，所述安装板与废水处理槽滑动连接，所述安装板的顶部对称固定有两个挂环，所述挂环与挂钩连接。
优选的，所述的一种丙烯酸树脂废水处理装置，其特征在于，所述滤网包括矩形框和网体，所述网体固定在矩形框内部，所述矩形框两侧滑动连接在安装槽内。
优选的，所述的一种丙烯酸树脂废水处理装置，其特征在于，所述废水处理槽的两侧对称固定有竖直导轨，所述安装板靠近导轨的一面设有凹槽，且安装板通过凹槽滑动连接在竖直导轨上。
优选的，所述的一种丙烯酸树脂废水处理装置，其特征在于，所述竖直导轨截面为T型。
优选的，所述的一种丙烯酸树脂废水处理装置，其特征在于，所述电机托板上端固定有固定支架，所驱动电机与固定支架固定。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型能够轻易的将废水处理槽内部的过滤网取出，且便于更换过滤网，减少了人力和财力，有效的防止因过滤网损坏而导致废水过滤不干净。
2、本实用新型中的固定支架能够使电机装置更加稳定，防止因电机装置震动而导致电机装置脱落;其中竖直导轨为T型状，能够有效防止滤网在上升过程中产生左右晃动。
