申请日2018.01.11
公开(公告)日2018.08.28
IPC分类号C02F9/04
摘要

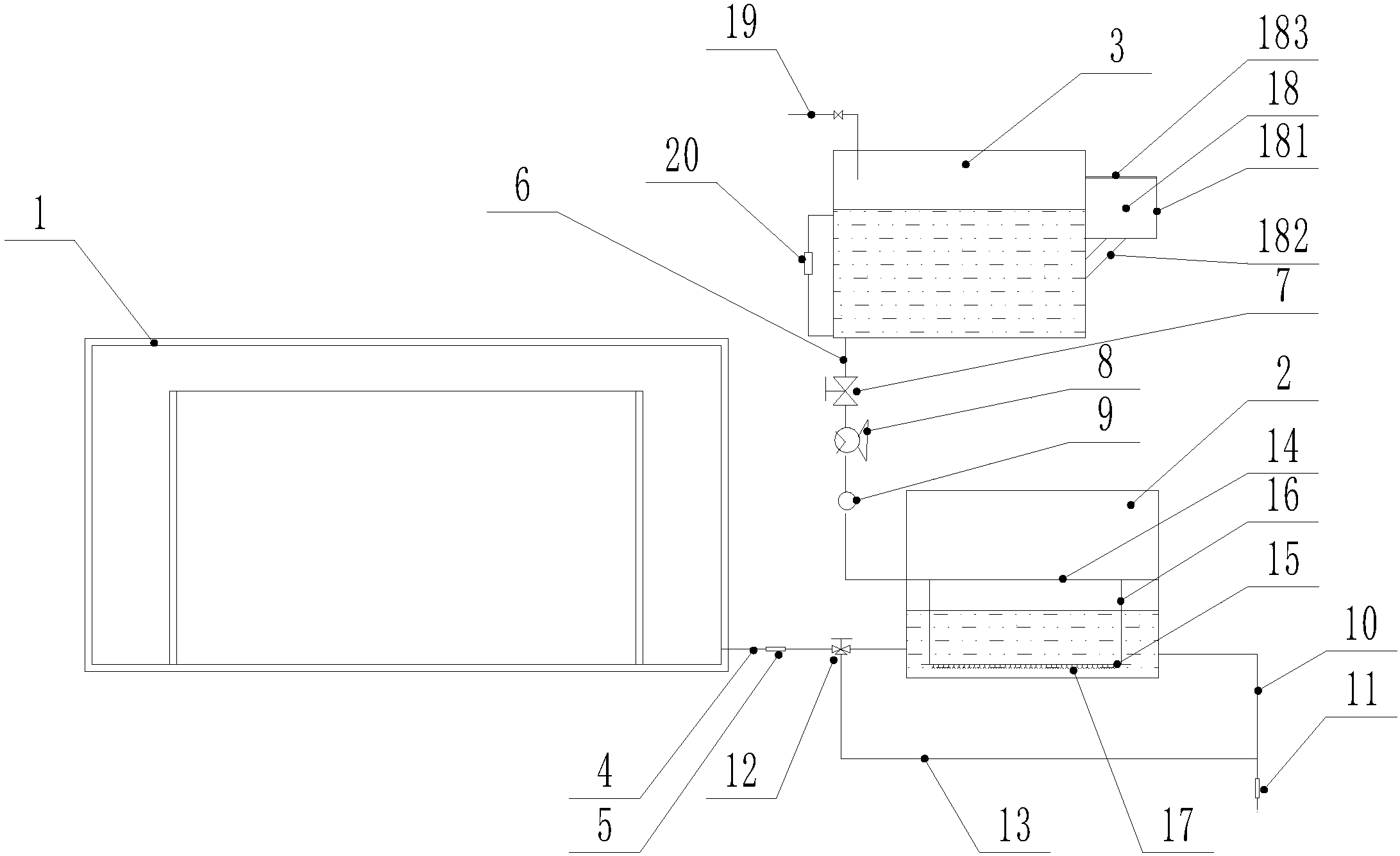

本实用新型公开了一种餐厨污水处理用应急加药装置，包括最终沉降池、应急调配池和次氯酸钠应急配药箱，所述最终沉降池位于应急调配池的上游，最终沉降池的排液口与所述应急调配池的进液口之间连通有排出管路，所述排出管路上设置有第一氨氮浓度检测计，所述应急调配池和次氯酸钠应急配药箱之间连通有应急管道，所述应急管道上按照液体流向依次设置有控制阀、输液泵、流量计，应急调配池上还设置有排放管路，所述排放管路上设置有第二氨氮浓度检测计，第一氨氮浓度检测计和第二氨氮浓度检测计与控制输液泵开闭的控制装置电联接，该应急加药装置可以对有问题的排出液做出相应的应急处理，使得最终排出液合格。
权利要求书
1.一种餐厨污水处理用应急加药装置，其特征在于：包括最终沉降池、应急调配池和次氯酸钠应急配药箱，所述最终沉降池位于应急调配池的上游，最终沉降池的排液口与所述应急调配池的进液口之间连通有排出管路，所述排出管路上设置有第一氨氮浓度检测计，所述应急调配池和次氯酸钠应急配药箱之间连通有应急管道，所述应急管道上按照液体流向依次设置有控制阀、输液泵、流量计，应急调配池上还设置有排放管路，所述排放管路上设置有第二氨氮浓度检测计，第一氨氮浓度检测计和第二氨氮浓度检测计与控制输液泵开闭的控制装置电联接。
2.如权利要求1所述的一种餐厨污水处理用应急加药装置，其特征在于：所述次氯酸钠应急配药箱的外部固定有次氯酸钠储存箱，次氯酸钠应急配药箱上设置有配药注水管，所述次氯酸钠储存箱上设置有液位计。
3.如权利要求2所述的一种餐厨污水处理用应急加药装置，其特征在于：所述排出管路上设置有三通阀，所述三通阀的一个入口和一个出口连接在排出管路上，三通阀的另一个出口连接直排管路，该直排管路与排放管路连通，第一氨氮浓度检测计设置于三通阀的上游。
4.如权利要求3所述的一种餐厨污水处理用应急加药装置，其特征在于：所述直排管路与排放管路连接的部位位于第二氨氮浓度检测计的上游。
5.如权利要求4所述的一种餐厨污水处理用应急加药装置，其特征在于：所述应急调配池内设置有均匀加药装置，所述均匀加药装置与应急管道连通。
6.如权利要求5所述的一种餐厨污水处理用应急加药装置，其特征在于：所述均匀加药装置包括上管、下管和连接上管和下管之间的连接管，所述下管位于应急调配池的液面以内，下管上设置有若干个加药喷嘴。
7.如权利要求6所述的一种餐厨污水处理用应急加药装置，其特征在于：所述上管和下管的数量为多个，下管上的加药喷嘴朝下设置。
8.如权利要求7所述的一种餐厨污水处理用应急加药装置，其特征在于：所述次氯酸钠储存箱包括箱体和固定支座，固定支座固定于次氯酸钠应急配药箱外部，箱体固定于固定支座上，箱体的上部铰接有箱盖，箱盖和箱体之间上设置有密封圈并通过锁扣固定。
说明书
一种餐厨污水处理用应急加药装置
技术领域
本实用新型涉及餐厨污水处理，尤其涉及一种餐厨污水处理用应急加药装置。
背景技术
日常生活中产生大量的餐厨垃圾，餐厨垃圾废水是一类难降解的高浓度有机废水，其基本特点为高盐、高COD(20000-40000mg/L)。通常餐厨垃圾废水COD浓度高达200000mg/L以上，氨氮浓度高达200mg/L以上。采用常规处理方法，不仅处理成本高，而且很难处理到达标排放。目前国内每年排放废水水量在2000多万吨以上，处理的压力很大，如果将餐厨垃圾污水当作常规污水进行处理，投资和运行费用均较高，企业通常难以承受。
目前我公司采用废水蒸馏浓缩处理技术，并投入使用，但在处理过程中发现经过处理后最终排出液偶尔仍会出现氨氮浓度超标的情况，鉴于上述问题，我公司技术人员针对最终不合格的排出液进一步做相应的应急处理，因此发明一种餐厨污水处理系统可以进行应急得到加药装置就变得十分必要。
实用新型内容
本实用新型所要解决的技术问题是：提供一种餐厨污水处理用应急加药装置，该应急加药装置可以对有问题的排出液做出相应的应急处理，使得最终排出液合格，可有效避免对环境污染，解决了以往餐厨污水处理存在的不合格的排出液的问题。
为解决上述技术问题，本实用新型的技术方案是：一种餐厨污水处理用应急加药装置，包括最终沉降池、应急调配池和次氯酸钠应急配药箱，所述最终沉降池位于应急调配池的上游，最终沉降池的排液口与所述应急调配池的进液口之间连通有排出管路，所述排出管路上设置有第一氨氮浓度检测计，所述应急调配池和次氯酸钠应急配药箱之间连通有应急管道，所述应急管道上按照液体流向依次设置有控制阀、输液泵、流量计，应急调配池上还设置有排放管路，所述排放管路上设置有第二氨氮浓度检测计，第一氨氮浓度检测计和第二氨氮浓度检测计与控制输液泵开闭的控制装置电联接。
作为一种优选的方案，所述次氯酸钠应急配药箱的外部固定有次氯酸钠储存箱，次氯酸钠应急配药箱上设置有配药注水管，所述次氯酸钠储存箱上设置有液位计。
作为一种优选的方案，所述排出管路上设置有三通阀，所述三通阀的一个入口和一个出口连接在排出管路上，三通阀的另一个出口连接直排管路，该直排管路与排放管路连通，第一氨氮浓度检测计设置于三通阀的上游。
作为一种优选的方案，所述直排管路与排放管路连接的部位位于第二氨氮浓度检测计的上游。
作为一种优选的方案，所述应急调配池内设置有均匀加药装置，所述均匀加药装置与应急管道连通。
作为一种优选的方案，所述均匀加药装置包括上管、下管和连接上管和下管之间的连接管，所述下管位于应急调配池的液面以内，下管上设置有若干个加药喷嘴。
作为一种优选的方案，所述上管和下管的数量为多个，下管上的加药喷嘴朝下设置。
作为一种优选的方案，所述次氯酸钠储存箱包括箱体和固定支座，固定支座固定于次氯酸钠应急配药箱外部，箱体固定于固定支座上，箱体的上部铰接有箱盖，箱盖和箱体之间上设置有密封圈并通过锁扣固定。
采用了上述技术方案后，本实用新型的效果是：由于一种餐厨污水处理用应急加药装置，包括最终沉降池、应急调配池和次氯酸钠应急配药箱，所述最终沉降池位于应急调配池的上游，最终沉降池的排液口与所述应急调配池的进液口之间连通有排出管路，所述排出管路上设置有第一氨氮浓度检测计，所述应急调配池和次氯酸钠应急配药箱之间连通有应急管道，所述应急管道上按照液体流向依次设置有控制阀、输液泵、流量计，应急调配池上还设置有排放管路，所述排放管路上设置有第二氨氮浓度检测计，第一氨氮浓度检测计和第二氨氮浓度检测计与控制输液泵开闭的控制装置电联接，当第一氨氮浓度检测计检测到排出管路中氨氮浓度不合格时，次氯酸钠应急配药箱通过应急管道向应急调配池内加入适量的次氯酸钠溶液，次氯酸钠溶液调节氨氮浓度直至第二氨氮浓度检测计检测排出液符合排放标准，最终排放液通过排放管路排出，该应急加药装置可以对有问题的排出液做出相应的应急处理，使得最终排出液合格，可有效避免对环境污染。
又由于所述次氯酸钠应急配药箱的外部固定有次氯酸钠储存箱，次氯酸钠应急配药箱上设置有配药注水管，所述次氯酸钠储存箱上设置有液位计，次氯酸钠具有腐蚀性，可致人体灼伤，有一定的安全隐患，采用上述结构次氯酸钠存储在单独的储存箱内，一方面安全性大大提高，另一方面可以根据实际需求调整次氯酸钠溶液的浓度，操作方便。
又由于所述排出管路上设置有三通阀，所述三通阀的一个入口和一个出口连接在排出管路上，三通阀的另一个出口连接直排管路，该直排管路与排放管路连通，第一氨氮浓度检测计设置于三通阀的上游，当排出管路内的排出液经第一氨氮浓度检测计检测合格时，可以直接通过直排管路排出，无需经过应急调配池，提高了餐厨污水的处理效率。
又由于所述直排管路与排放管路连接的部位位于第二氨氮浓度检测计的上游，该种设计的第二氨氮浓度检测计既可以检测排放管路内的氨氮浓度是否合格，又可以再次检测直排管路内的氨氮浓度是否合格。
又由于所述应急调配池内设置有均匀加药装置，所述均匀加药装置与应急管道连通，均匀加药装置包括上管、下管和连接上管和下管之间的连接管，所述下管位于应急调配池的液面以内，下管上设置有若干个加药喷嘴，该均匀加药装置有利于次氯酸钠溶液快速均匀的混合到应急调配池内。
又由于上管和下管的数量为多个，下管上的加药喷嘴朝下设置，喷嘴的安装方式朝下可以有效防止喷嘴被堵。
又由于所述次氯酸钠储存箱包括箱体和固定支座，固定支座固定于次氯酸钠应急配药箱外部，箱体固定于固定支座上，箱体的上部铰接有箱盖，箱盖和箱体之间上设置有密封圈并通过锁扣固定，箱盖的设置可以提高安全性能。
