申请日2018.01.11
公开(公告)日2018.08.31
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型公开了一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，包括壳体、进料口、切碎机、料斗口、石灰料斗、搅拌室、搅拌器、输料管、加热罩、双卧轴双螺旋搅拌机、烘干器、紫外线杀菌灯、输送带、出料口、支架和减震支座，本实用新型结构科学合理，使用安全方便，设置有搅拌室等构件，先通过切碎机的切碎，再通过搅拌器的搅拌，使污泥与石灰料斗内滑下来的生石灰充分接触，增加固化和脱水效果，降低污泥内的毒性，设置有加热罩等构件，一边通过双卧轴双螺旋搅拌机进行搅拌，一边烘干器用进行烘干，便于污泥的脱水和干燥，设置有紫外线杀菌灯等构件，通过紫外线杀菌灯的使用，便于减少固化之后的污泥内的细菌量。
权利要求书
1.一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，包括壳体(1)、进料口(2)、切碎机(3)、料斗口(4)、石灰料斗(5)、搅拌室(6)、搅拌器(7)、输料管(8)、加热罩(9)、出气管(10)、双卧轴双螺旋搅拌机(11)、烘干器(12)、给料口(13)、传送罩(14)、紫外线杀菌灯(15)、透明防护罩(16)、输送带(17)、出料口(18)、支架(19)和减震支座(20)，其特征在于：所述壳体(1)顶端中部贯通外侧设置有进料口(2)，所述进料口(2)底部内侧安装有切碎机(3)，所述壳体(1)上部一侧外部开设有料斗口(4)，所述料斗口(4)外侧固定有石灰料斗(5)，所述壳体(1)内侧位于料斗口(4)下方位置固定有搅拌室(6)，所述搅拌室(6)顶端中部外侧嵌有搅拌器(7)，所述搅拌室(6)顶端一侧贯通外部安装有输料管(8)，所述搅拌室(6)底端一侧位于壳体(1)内侧通过输料管(8)连接有加热罩(9)，所述壳体(1)上部另一侧和加热罩(9)一侧顶部位于壳体(1)外侧均连接有出气管(10)，所述加热罩(9)内置有双卧轴双螺旋搅拌机(11)，所述加热罩(9)底端与壳体(1)底端内侧之间安装有烘干器(12)，所述加热罩(9)另一侧底端外部开设有给料口(13)，所述给料口(13)外侧安装有传送罩(14)，所述传送罩(14)顶端内侧安装有紫外线杀菌灯(15)，所述紫外线杀菌灯(15)外侧固定有透明防护罩(16)，所述传送罩(14)内侧中部安装有输送带(17)，所述传送罩(14)底端远离给料口(13)一侧外部开设有出料口(18)，所述传送罩(14)底端安装有支架(19)，所述壳体(1)底端两侧均固定有减震支座(20)。
2.根据权利要求1所述的一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，其特征在于：所述壳体(1)中部外侧安装有PLC控制器，所述切碎机(3)、搅拌器(7)、双卧轴双螺旋搅拌机(11)、烘干器(12)、紫外线杀菌灯(15)和输送带(17)输入端均与PLC控制器输出端电性连接。
3.根据权利要求1所述的一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，其特征在于：所述搅拌室(6)内侧安装有隔热层。
4.根据权利要求1所述的一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，其特征在于：所述进料口(2)顶端外侧安装有防护盖板。
5.根据权利要求1所述的一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，其特征在于：所述支架(19)底端固定有减震垫板。
说明书
一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置
技术领域
本实用新型涉及固化金属装置技术领域，具体为一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置。
背景技术
固化金属装置为一种污泥处理设备。
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程;污水处理程度越高，就会产生越多的污泥残余物需要加以处理;除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。
目前的固化金属装置，在固化时，焚烧之前的污泥在固化工作过程中，脱水效果较差，仍然有一定的湿度，阻碍正常的固化过程，固化效果变差，造成金属仍然留在污泥中，使固化之后的污泥毒性依然很强，无法达到预期的目的，以及固化之后的污泥，里面的细菌较多，不利于正常使用。
实用新型内容
本实用新型提供一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，可以有效解决上述背景技术中提出的目前的固化金属装置，在固化时，焚烧之前的污泥在固化工作过程中，脱水效果较差，仍然有一定的湿度，阻碍正常的固化过程，固化效果变差，造成金属仍然留在污泥中，使固化之后的污泥毒性依然很强，无法达到预期的目的，以及固化之后的污泥，里面的细菌较多，不利于正常使用。

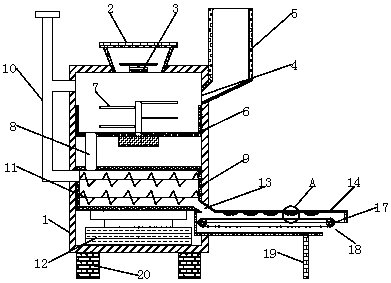

为实现上述目的，本实用新型提供如下技术方案：一种基于焚烧污泥的固化金属脱水干燥杀菌灭毒装置，包括壳体、进料口、切碎机、料斗口、石灰料斗、搅拌室、搅拌器、输料管、加热罩、出气管、双卧轴双螺旋搅拌机、烘干器、给料口、传送罩、紫外线杀菌灯、透明防护罩、输送带、出料口、支架和减震支座，所述壳体顶端中部贯通外侧设置有进料口，所述进料口底部内侧安装有切碎机，所述壳体上部一侧外部开设有料斗口，所述料斗口外侧固定有石灰料斗，所述壳体内侧位于料斗口下方位置固定有搅拌室，所述搅拌室顶端中部外侧嵌有搅拌器，所述搅拌室顶端一侧贯通外部安装有输料管，所述搅拌室底端一侧位于壳体内侧通过输料管连接有加热罩，所述壳体上部另一侧和加热罩一侧顶部位于壳体外侧均连接有出气管，所述加热罩内置有双卧轴双螺旋搅拌机，所述加热罩底端与壳体底端内侧之间安装有烘干器，所述加热罩另一侧底端外部开设有给料口，所述给料口外侧安装有传送罩，所述传送罩顶端内侧安装有紫外线杀菌灯，所述紫外线杀菌灯外侧固定有透明防护罩，所述传送罩内侧中部安装有输送带，所述传送罩底端远离给料口一侧外部开设有出料口，所述传送罩底端安装有支架，所述壳体底端两侧均固定有减震支座。
优选的，所述壳体中部外侧安装有PLC控制器，所述切碎机、搅拌器、双卧轴双螺旋搅拌机、烘干器、紫外线杀菌灯和输送带输入端均与PLC控制器输出端电性连接。
优选的，所述搅拌室内侧安装有隔热层。
优选的，所述进料口顶端外侧安装有防护盖板。
优选的，所述支架底端固定有减震垫板。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置有搅拌室等构件，先通过切碎机的切碎，再通过搅拌器的搅拌，使污泥与石灰料斗内滑下来的生石灰充分接触，增加固化和脱水效果，降低污泥内的毒性，设置有加热罩等构件，一边通过双卧轴双螺旋搅拌机进行搅拌，一边烘干器用进行烘干，便于污泥的脱水和干燥，设置有紫外线杀菌灯等构件，通过紫外线杀菌灯的使用，便于减少固化之后的污泥内的细菌量。
