申请日2017.12.08
公开(公告)日2018.07.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种无废水型反渗透净水结构，包括壳体、过滤器A、自吸泵、过滤器B、过滤器C、过滤器D和过滤器E，所述壳体上方一侧位置上安装有隔板接，所述隔板接与壳体内部上方位置上的过滤器A的进水口之间通过导水管密封连接，所述过滤器A的出水口与过滤器B的进水口之间通过导水管密封连接，所述过滤器B的下方位置上设置有过滤器C，所述过滤器B的出水口与过滤器C的进水口之间通过导水管密封连接，所述过滤器C靠近隔板接一侧位置上设置有过滤器D，所述过滤器C的出水口与过滤器D的进水口之间通过导水管密封连接，所述过滤器D的下方一侧位置上设置有过滤器E。本实用新型结构新颖，控制方便，净化效率高，节能效果好。
权利要求书

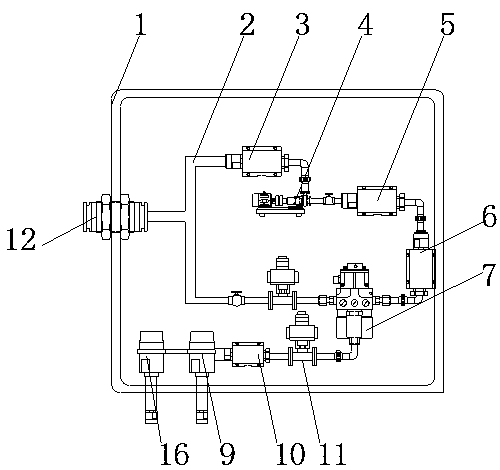

1.一种无废水型反渗透净水结构，包括壳体(1)、过滤器A(3)、自吸泵(4)、过滤器B(5)、过滤器C(6)、过滤器D(7)和过滤器E(10)，其特征在于：所述壳体(1)上方一侧位置上安装有隔板接(12)，所述隔板接(12)与壳体(1)内部上方位置上的过滤器A(3)的进水口之间通过导水管(2)密封连接，所述过滤器A(3)的出水口与过滤器B(5)的进水口之间通过导水管(2)密封连接，所述过滤器A(3)与过滤器B(5)之间的导水管(2)之间安装有自吸泵(4)，所述过滤器B(5)的下方位置上设置有过滤器C(6)，所述过滤器B(5)的出水口与过滤器C(6)的进水口之间通过导水管(2)密封连接，所述过滤器C(6)靠近隔板接(12)一侧位置上设置有过滤器D(7)，所述过滤器C(6)的出水口与过滤器D(7)的进水口之间通过导水管(2)密封连接，所述过滤器D(7)的下方一侧位置上设置有过滤器E(10)，所述过滤器E(10)的进水口与过滤器D(7)下方的出水口之间通过导水管(2)密封连接，所述过滤器E(10)与过滤器D(7)之间的导水管(2)上安装有进水电磁阀(11)，所述过滤器E(10)的出水口与储水箱(9)之间通过导水管(2)密封连接，所述储水箱(9)一侧的热水箱(16)内壁上安装有电加热元件(15)，所述热水箱(16)内部安装有温度传感器(18)，所述热水箱(16)与储水箱(9)之间通过导水管(2)密封连接，所述过滤器D(7)上的出水口与废水组合阀(14)的进水口之间通过导水管(2)密封连接，所述废水组合阀(14)的出水口与逆止阀(13)的进水口之间通过导水管(2)密封连接，所述逆止阀(13)与过滤器A(3)之间通过导水管(2)密封连接，所述储水箱(9)与壳体(1)外侧的常温水龙头(901)之间通过导水管(2)密封连接，所述热水箱(16)与壳体(1)外侧的热水水龙头(1601)之间通过导水管(2)密封连接，所述储水箱(9)的内部安装有水质测试计(8)，且水质测试计(8)一侧设置有液位计(17)。
2.根据权利要求1所述的一种无废水型反渗透净水结构，其特征在于：所述过滤器A(3)的内部填充有5mm的PP棉。
3.根据权利要求1所述的一种无废水型反渗透净水结构，其特征在于：所述过滤器B(5)的内部填充有前置颗粒炭。
4.根据权利要求1所述的一种无废水型反渗透净水结构，其特征在于：所述过滤器C(6)内部填充有1mm的PP棉。
5.根据权利要求1所述的一种无废水型反渗透净水结构，其特征在于：所述过滤器D(7)内部安装有反渗透膜。
6.根据权利要求1所述的一种无废水型反渗透净水结构，其特征在于：所述过滤器E(10)内部填充有后置活性炭。
说明书
一种无废水型反渗透净水结构
技术领域
本实用新型涉及净水设备技术领域，具体为一种无废水型反渗透净水结构。
背景技术
目前，净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。平时所讲的净水器，一般是指用作家庭使用的小型净化器。
其技术核心为滤芯装置中的过滤膜，目前主要技术来源于超滤膜和废水组合阀O反渗透膜两种。净水器可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂。可有效去除水中的细菌、病菌、毒素、重金属等杂质。净水技术在饮用水领域的应用，使得“水土不服”的现象会很快成为历史，有效地解决了很多地方由于地下水中有害物质超标而造成的地方性疾病。
现有的净水器对水的利用率不高，净化后的废水直接排出，严重的浪费了水资源，同时目前的净水器的功能较为单一，不能满足用户的需求。
实用新型内容
本实用新型的目的在于提供一种无废水型反渗透净水结构，以解决上述背景技术中提出的问题，所具有的有益效果是：该装置结构新颖，控制方便，净化效率高，节能效果好。
为实现上述目的，本实用新型提供如下技术方案：一种无废水型反渗透净水结构，包括壳体、过滤器A、自吸泵、过滤器B、过滤器C、过滤器D和过滤器E，所述壳体上方一侧位置上安装有隔板接，所述隔板接与壳体内部上方位置上的过滤器A的进水口之间通过导水管密封连接，所述过滤器A的出水口与过滤器B的进水口之间通过导水管密封连接，所述过滤器A与过滤器B之间的导水管之间安装有自吸泵，所述过滤器B的下方位置上设置有过滤器C，所述过滤器B的出水口与过滤器C的进水口之间通过导水管密封连接，所述过滤器C靠近隔板接一侧位置上设置有过滤器D，所述过滤器C的出水口与过滤器D的进水口之间通过导水管密封连接，所述过滤器D的下方一侧位置上设置有过滤器E，所述过滤器E的进水口与过滤器D下方的出水口之间通过导水管密封连接，所述过滤器E与过滤器D之间的导水管上安装有进水电磁阀，所述过滤器E的出水口与储水箱之间通过导水管密封连接，所述储水箱一侧的热水箱内壁上安装有电加热元件，所述热水箱内部安装有温度传感器，所述热水箱与储水箱之间通过导水管密封连接，所述过滤器D上的出水口与废水组合阀的进水口之间通过导水管密封连接，所述废水组合阀的出水口与逆止阀的进水口之间通过导水管密封连接，所述逆止阀与过滤器A之间通过导水管密封连接，所述储水箱与壳体外侧的常温水龙头之间通过导水管密封连接，所述热水箱与壳体外侧的热水水龙头之间通过导水管密封连接，所述储水箱的内部安装有水质测试计，且水质测试计一侧设置有液位计。
优选的，所述过滤器A的内部填充有5mm的PP棉。
优选的，所述过滤器B的内部填充有前置颗粒炭。
优选的，所述过滤器C内部填充有1mm的PP棉。
优选的，所述过滤器D内部安装有反渗透膜。
优选的，所述过滤器E内部填充有后置活性炭。
与现有技术相比，本实用新型的有益效果是：该设备结构新颖，控制方便，净化效率高，节能效果好，其具体优点如下所述：
(1)该装置中过滤器A、过滤器B、过滤器C、过滤器D以及过滤器E之间的配合使用，增加了该装置的过滤能力，提高了对水的净化效果，提高了水的质量;
(2)该装置中废水组合阀、逆止阀与之间的配合使用，增加了对废水的利用率，避免了废水的浪费，其中水质测试计的存在，增加了对废水的检测，提高了水质;
(3)热水箱内部电加热元件与温度传感器之间的配合使用，增加了该装置的使用功能，满足用户喝热水的需求，同时储水箱中液位计的存在，增加了该装置使用的安全性。
