申请日2018.01.11
公开(公告)日2018.09.21
IPC分类号C02F3/12
摘要
本实用新型公开了一种加快污水处理的膜生物反应器，包括装置本体，所述装置本体内部设置有膜生物反应室，并且膜生物反应室内部无缝设置有内壁隔层套，所述内壁隔层套内部固定设置有加热块，并且内壁隔层套一侧贯穿设置有温度感应器，所述温度感应器穿过装置本体与外界的温度调节器相连接，所述膜生物反应室底部设置有脉冲式曝气管，并且脉冲式曝气管上方设置有限位膜片，所述装置本体上方设置有贯穿膜生物反应室内的PH值调节器，并且膜生物反应室通过水管连通有进水口，所述膜生物反应室通过水管连通有过滤室，并且过滤室内部设置有海绵过滤体。
权利要求书

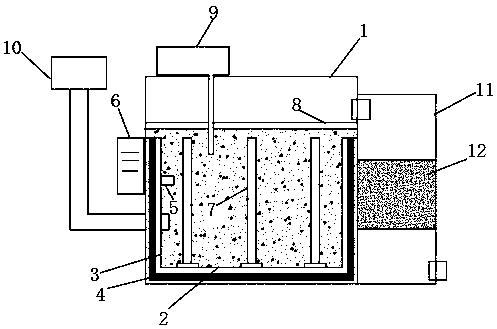

1.一种加快污水处理的膜生物反应器，包括装置本体(1)，其特征在于：所述装置本体(1)内部设置有膜生物反应室(2)，并且膜生物反应室(2)内部无缝设置有内壁隔层套(3)，所述内壁隔层套(3)内部固定设置有加热块(4)，并且内壁隔层套(3)一侧贯穿设置有温度感应器(5)，所述温度感应器(5)穿过装置本体(1)与外界的温度调节器(6)相连接，所述膜生物反应室(2)底部设置有脉冲式曝气管(7)，并且脉冲式曝气管(7)上方设置有纤维膜片(8)，所述装置本体(1)上方设置有贯穿膜生物反应室(2)内的PH值调节器(9)，并且膜生物反应室(2)通过水管连通有进水口(10)，所述膜生物反应室(2)通过水管连通有过滤室(11)，并且过滤室(11)内部设置有海绵过滤体(12)。
2.根据权利要求1所述的一种加快污水处理的膜生物反应器，其特征在于：所述膜生物反应室(2)内设置有至少两根脉冲式曝气管(7)，并且脉冲式曝气管(7)上设置有均匀的曝气孔(71)。
3.根据权利要求1所述的一种加快污水处理的膜生物反应器，其特征在于：所述温度感应器(5)通过线路与温度调节器(6)电性连接，并且温度调节器(6)通过线路与加热块(4)电性连接。
4.根据权利要求1所述的一种加快污水处理的膜生物反应器，其特征在于：所述纤维膜片(8)上设置有微型孔，其直径小于污水处理菌种直径，并且纤维膜片(8)下面的液体中分布有大量污水处理菌种。
说明书
一种加快污水处理的膜生物反应器
技术领域
本实用新型涉及污水处理领域，具体为一种加快污水处理的膜生物反应器。
背景技术
现代社会的发展必定离不开工业生产，日渐庞大的工业体系使我们国家经济水平蒸蒸日上人民的生活水平也随之提高，但是伴随着工业的发展在工业生产运作中带来的污染也是触目惊心的，特别是工业污水的排放，本来我国就是比较严重的缺水国家，所以对污水的处理也是势在必行，目前的现有技术上处理污水效果最好的是利用膜生物反应，但是因为污水的排放量往往比较大，膜生物反应器处理污水的效率难以跟上，特别是在温度较低的季节的时候，膜生物反应器的反应速率大大降低，并且内部的污水中的PH值也会影响其反应速率。
实用新型内容
本实用新型的目的在于提供一种加快污水处理的膜生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种加快污水处理的膜生物反应器，包括装置本体，所述装置本体内部设置有膜生物反应室，并且膜生物反应室内部无缝设置有内壁隔层套，所述内壁隔层套内部固定设置有加热块，并且内壁隔层套一侧贯穿设置有温度感应器，所述温度感应器穿过装置本体与外界的温度调节器相连接，所述膜生物反应室底部设置有脉冲式曝气管，并且脉冲式曝气管上方设置有限位膜片，所述装置本体上方设置有贯穿膜生物反应室内的PH值调节器，并且膜生物反应室通过水管连通有进水口，所述膜生物反应室通过水管连通有过滤室，并且过滤室内部设置有海绵过滤体。
优选的，所述膜生物反应室内设置有至少两根脉冲式曝气管，并且脉冲式曝气管上设置有均匀的曝气孔。
优选的，所述温度感应器通过线路与温度调节器电性连接，并且温度调节器通过线路与加热块电性连接。
优选的，所述纤维膜片上设置有微型孔，其直径小于污水处理菌种直径，并且纤维膜片下面的液体中分布有大量污水处理菌种。
与现有技术相比，本实用新型的有益效果是：
1、在膜生物与污水反应的时候，能将反应的温度和酸碱度调至最佳，这样大大的促进的反应速率;
2、脉冲式曝气管节奏式的曝气能够非常好的将膜生物混合到污水体中加快了反应速率。
