申请日2017.12.08
公开(公告)日2018.08.07
IPC分类号C02F1/32
摘要
本实用新型提供了杀菌型水处理器，本水处理器包括管状的净水罐，进水罐内具有一净水腔，净水腔内沿轴线方向固定设置有管状的紫外灯，紫外灯外包裹有一透明的保护罩，保护罩与净水罐固定相连，保护罩外设置有位于净水腔内的轴套，轴套通过轴承与净水罐的两端固定相连，轴套为镂空结构，轴套的内壁和外壁分别设置有若干条状的清理刷一和清理刷二，清理刷一与保护罩的外壁接触，清理刷二与净水腔的内壁接触，净水罐的周面上设置有分别位于净水罐两端的进水接管和出水接管。本实用新型具有自动清理、杀菌效果好等优点。
权利要求书

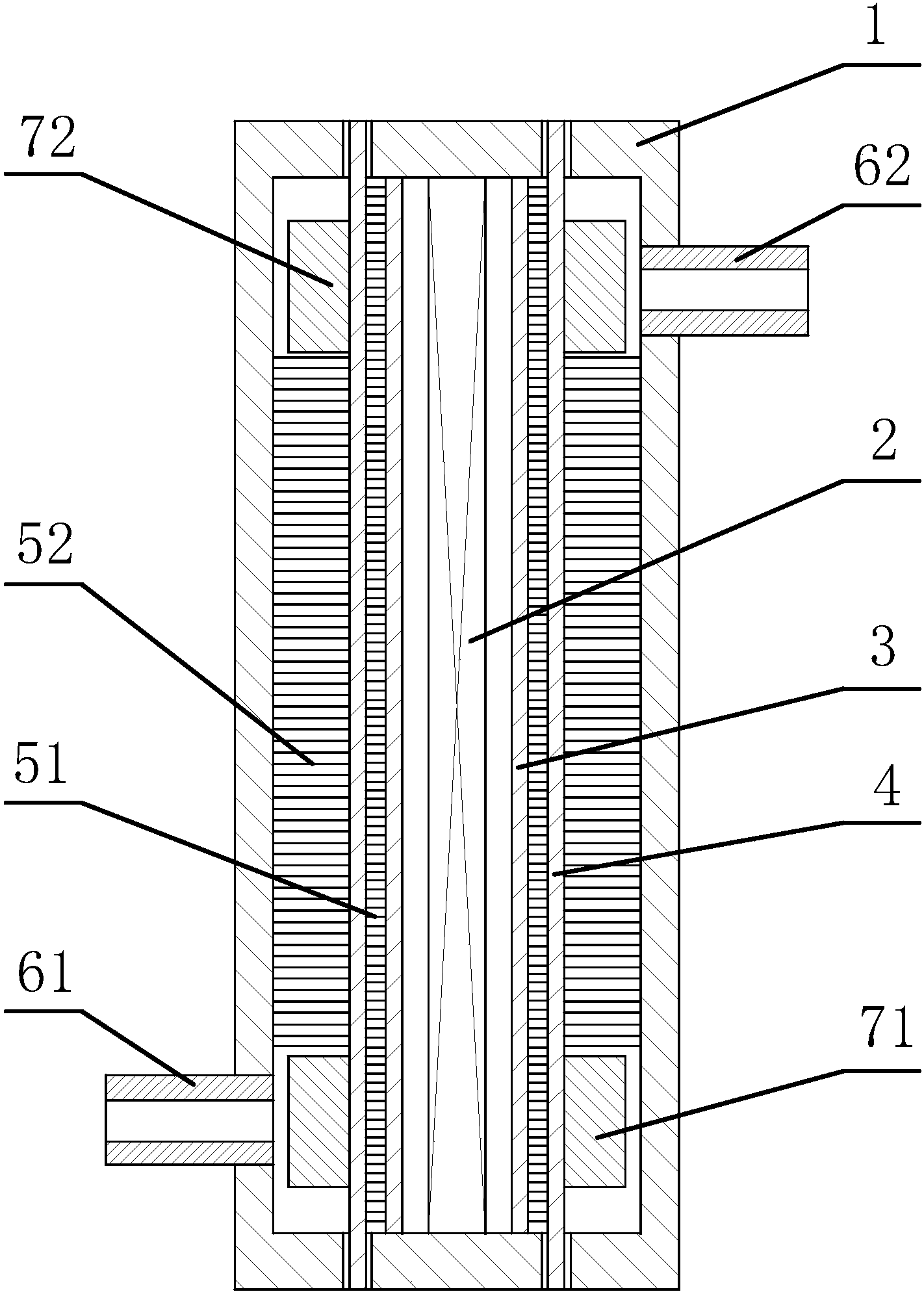

1.杀菌型水处理器，其特征在于，本水处理器包括管状的净水罐(1)，所述净水罐(1)内具有一净水腔，所述净水腔内沿轴线方向固定设置有管状的紫外灯(2)，所述紫外灯(2)外包裹有一透明的保护罩(3)，所述保护罩(3)与净水罐(1)固定相连，所述保护罩(3)外设置有位于净水腔内的轴套(4)，所述轴套(4)通过轴承与净水罐(1)的两端固定相连，所述轴套(4)为镂空结构，所述轴套(4)的内壁和外壁分别设置有若干条状的清理刷一(51)和清理刷二(52)，所述清理刷一(51)与保护罩(3)的外壁接触，所述清理刷二(52)与净水腔的内壁接触，所述净水罐(1)的周面上设置有分别位于净水罐(1)两端的进水接管(61)和出水接管(62)。
2.根据权利要求1所述杀菌型水处理器，其特征在于，所述轴套(4)上固定设置有位于进水接管(61)的出水口处的涡轮一(71)。
3.根据权利要求1或2所述杀菌型水处理器，其特征在于，所述轴套(4)上固定设置有位于出水接管(62)的进水口处的涡轮二(72)。
4.根据权利要求3所述杀菌型水处理器，其特征在于，所述清理刷一(51)和清理刷二(52)分别具有四条，且均匀分布在轴套(4)的内壁和外壁上。
5.根据权利要求4所述杀菌型水处理器，其特征在于，所述清理刷一(51)和清理刷二(52)由若干根一端固定在轴套(4)上的钢丝组成。
说明书
杀菌型水处理器
技术领域
本实用新型涉及一种水 处理器，涉及一种杀菌型水处理器。
背景技术
紫外线杀菌机理是破坏细菌核酸的生命遗传物质，使其无法繁殖，其中最重大的反应是核酸分子内的pyrimidine盐基变成双合体(dimer)。一般是使用低压水银放电灯(杀菌灯)的人工 253.7nm波长的紫外线能量。紫外线杀菌灯的原理与日光灯相同，只是灯管内部不涂萤光物质，灯管的材质是采用紫外线穿透率高的石英玻璃。一般紫外线装置依用途分照射型，浸泡型及流水型。
用紫外灯进行杀菌的水处理设备，存在一个弊端，即污垢积累，导致紫外线透光率下降，杀菌效果减弱，水中悬浮物较多等缺陷。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种杀菌型水处理器，本实用新型所要解决的技术问题是如何对紫外灯和净水罐内壁进行自动清洗。
本实用新型的目的可通过下列技术方案来实现：一种杀菌型水处理器，其特征在于，本水处理器包括管状的净水罐，所述净水罐内具有一净水腔，所述净水腔内沿轴线方向固定设置有管状的紫外灯，所述紫外灯外包裹有一透明的保护罩，所述保护罩与净水罐固定相连，所述保护罩外设置有位于净水腔内的轴套，所述轴套通过轴承与净水罐的两端固定相连，所述轴套为镂空结构，所述轴套的内壁和外壁分别设置有若干条状的清理刷一和清理刷二，所述清理刷一与保护罩的外壁接触，所述清理刷二与净水腔的内壁接触，所述净水罐的周面上设置有分别位于净水罐两端的进水接管和出水接管。
进水接管进入待处理水，经过净水罐内紫外灯的杀菌后，由出水接管流出，为了避免紫外灯发出的紫外线受到污垢遮挡，条状的清理刷一和清理刷二形成水流作用面，在水流作用下，轴套可以被驱动旋转，清理刷一和清理刷二分别对保护罩外壁和净水腔内壁进行清理和洗刷，从而避免污垢积淀，也防止积淀的污垢遮蔽紫外线，使保护罩具有较好的通透性，净水罐内壁具有较好的反射紫外线的功能。
在上述的一种杀菌型水处理器中，所述轴套上固定设置有位于进水接管的出水口处的涡轮一。
为了使轴套旋转更加均匀，旋转更加可靠，在进水接管的出水口处设置蜗轮一，进水水流驱动蜗轮一旋转，从而使轴套旋转。
在上述的一种杀菌型水处理器中，所述轴套上固定设置有位于出水接管的进水口处的涡轮二。
出水时，也能够形成较大的水流冲击力，可以对蜗轮二造成扭矩，使蜗轮一和蜗轮二同步旋转，水流更加顺畅。
在上述的一种杀菌型水处理器中，所述清理刷一和清理刷二分别具有四条，且均匀分布在轴套的内壁和外壁上。
在设置蜗轮一和蜗轮二的位置，也同样设置清理刷一和清理刷二，使清理无死角。
在上述的一种杀菌型水处理器中，所述清理刷一和清理刷二由若干根一端固定在轴套上的钢丝组成。
本水处理器，由于设置有清理刷一和清理刷二，能够对净水罐内的水进行匀化，从而提高杀菌效率和杀菌效果。
