申请日2018.01.11
公开(公告)日2018.09.25
IPC分类号C02F9/10; C02F11/12
摘要

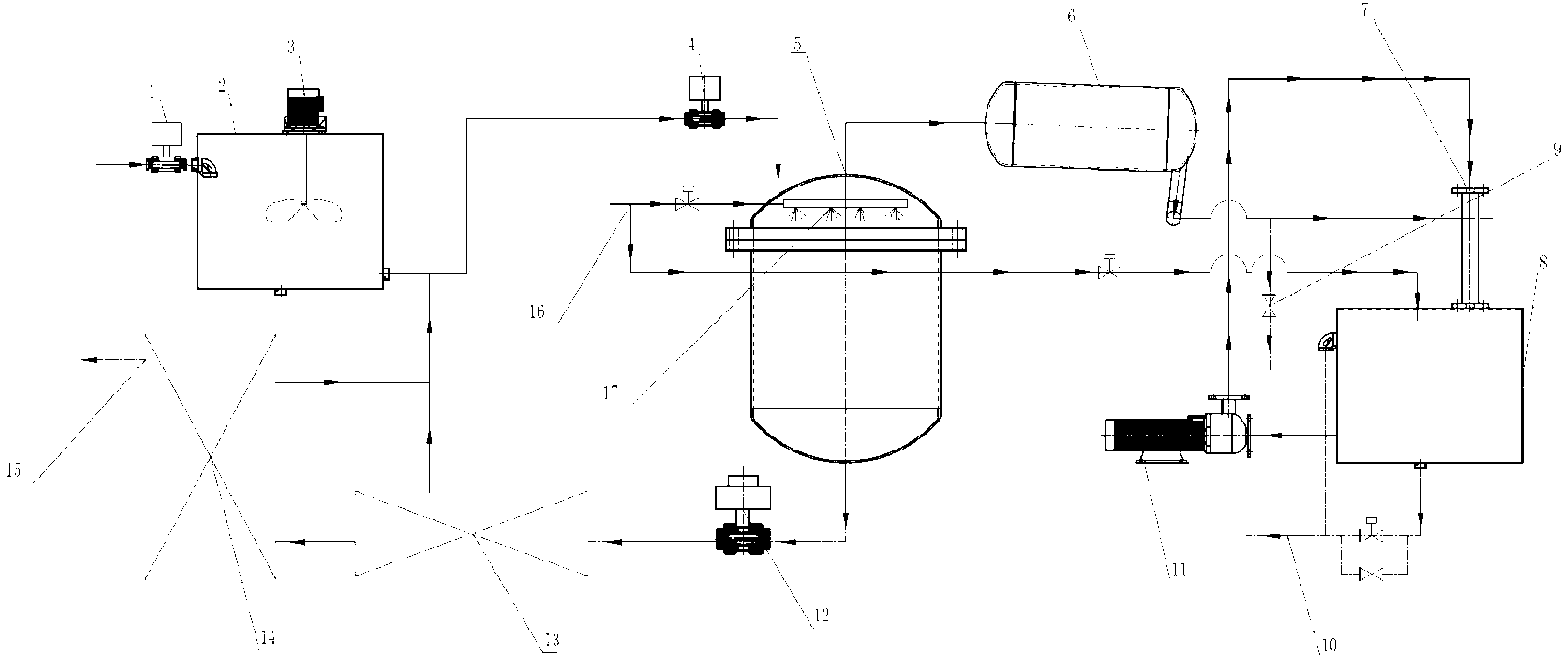

本实用新型公开了一种冷蒸馏废水处理系统，包括废液中和箱、中和进液阀、冷蒸馏釜、交换器、蒸馏液储存器、浓缩液排放阀、污泥脱水器、污泥压滤器;废液中和箱一侧设置有废液进液口，废液中和箱上面设置有搅拌马达，废液中和箱通过中和进液阀管连接冷蒸馏釜，冷蒸馏釜通过交换器管连接蒸馏液储存器，负压发生器的三个接口分别管连接蒸馏液储存器、交换器和负压泵，蒸馏液储存器一侧和底部都设置有蒸馏液排放口，冷蒸馏釜的底部通过浓缩液排放阀管连接污泥脱水器的一端，污泥脱水器的另一端分别管连接中和进液阀的一端和污泥压滤器，污泥压滤器一侧设置有干泥出渣口。本实用新型采用低温真空负压冷蒸馏技术，对工业高浓废水进行快速浓缩减量处理。
权利要求书
1.一种冷蒸馏废水处理系统，其特征在于，包括废液中和箱，废液中和箱的一侧设置有废液进液口，废液中和箱上面设置有搅拌马达，搅拌马达的搅拌棒穿过废液中和箱上盖延伸至废液中和箱内部;
还包括中和进液阀、冷蒸馏釜;废液中和箱管连接中和进液阀的一端，中和进液阀的另一端管连接冷蒸馏釜;
还包括交换器、蒸馏液储存器;冷蒸馏釜管连接交换器的一端，交换器的另一端管连接蒸馏液储存器;
还包括负压发生器、负压泵;负压发生器的三个接口分别管连接蒸馏液储存器、交换器和负压泵，负压泵还与蒸馏液储存器管连接;蒸馏液储存器的一侧和底部都设置有蒸馏液排放口，底部的蒸馏液排放口通过第一截止阀与外部连接;
还包括浓缩液排放阀、污泥脱水器、污泥压滤器;浓缩液排放阀的一端与冷蒸馏釜的底部管连接，浓缩液排放阀的另一端管连接污泥脱水器的一端，污泥脱水器的另一端分别管连接中和进液阀的一端和污泥压滤器，污泥压滤器的一侧设置有干泥出渣口。
2.根据权利要求1所述的冷蒸馏废水处理系统，其特征在于，所述冷蒸馏废水处理系统还包括水质在线监测器，水质在线监测器设置在交换器和蒸馏液储存器之间的水管中。
3.根据权利要求1所述的冷蒸馏废水处理系统，其特征在于，所述冷蒸馏废水处理系统还包括喷淋系统，喷淋系统设置在冷蒸馏釜顶部，冷蒸馏釜的一侧设置有冲洗进液口，冲洗进液口通过第二截止阀管连接喷淋系统。
4.根据权利要求3所述的冷蒸馏废水处理系统，其特征在于，所述冲洗进液口还通过第三截止阀管连接蒸馏液储存器。
说明书
一种冷蒸馏废水处理系统
技术领域
本实用新型涉及节能环保技术领域，具体涉及一种冷蒸馏废水处理系统。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有的废水处理系统采用的处理方式为：A.物理分离方式、B.电解分离方式、C.化学反应方式、D.光催化反应方式、E.生物处理方式、F.高温蒸馏分离方式等。
现有的废水处理系统的缺点为：A.处理工艺流程复杂、B.处理后的废水原有化学成分含量高、C.占地面积大、D.设备后期使用成本高等。
实用新型内容
有鉴于此，为了解决现有技术中的上述问题，本实用新型提出一种冷蒸馏废水处理系统。
本实用新型通过以下技术手段解决上述问题：
一种冷蒸馏废水处理系统，包括废液中和箱，废液中和箱的一侧设置有废液进液口，废液中和箱上面设置有搅拌马达，搅拌马达的搅拌棒穿过废液中和箱上盖延伸至废液中和箱内部;
还包括中和进液阀、冷蒸馏釜;废液中和箱管连接中和进液阀的一端，中和进液阀的另一端管连接冷蒸馏釜;
还包括交换器、蒸馏液储存器;冷蒸馏釜管连接交换器的一端，交换器的另一端管连接蒸馏液储存器;
还包括负压发生器、负压泵;负压发生器的三个接口分别管连接蒸馏液储存器、交换器和负压泵，负压泵还与蒸馏液储存器管连接;蒸馏液储存器的一侧和底部都设置有蒸馏液排放口，底部的蒸馏液排放口通过第一截止阀与外部连接;
还包括浓缩液排放阀、污泥脱水器、污泥压滤器;浓缩液排放阀的一端与冷蒸馏釜的底部管连接，浓缩液排放阀的另一端管连接污泥脱水器的一端，污泥脱水器的另一端分别管连接中和进液阀的一端和污泥压滤器，污泥压滤器的一侧设置有干泥出渣口。
进一步地，所述冷蒸馏废水处理系统还包括水质在线监测器，水质在线监测器设置在交换器和蒸馏液储存器之间的水管中。
进一步地，所述冷蒸馏废水处理系统还包括喷淋系统，喷淋系统设置在冷蒸馏釜顶部，冷蒸馏釜的一侧设置有冲洗进液口，冲洗进液口通过第二截止阀管连接喷淋系统。
进一步地，所述冲洗进液口还通过第三截止阀管连接蒸馏液储存器。
与现有技术相比，本实用新型的有益效果如下：
A.体积小，占地面积小;
B.设备能耗低，处理工业废水成本低;
C.设备运行本身不需要任何耗材;
D.处理后的废水可作为工业再次使用水;
E.浓缩含重金属液体的浓缩液体回收价值高。
