申请日2018.11.08
公开(公告)日2019.01.18
IPC分类号B01F13/10
摘要
本发明公开了一种污泥搅拌输送装置，属于污泥处理技术领域。本发明一种污泥搅拌输送装置包括原态污泥与固态添加剂搅拌机构、分料皮带机，所述搅拌机构包括上搅拌箱和下搅拌箱，所述上搅拌箱上设置有储料箱，所述储料箱上设置有电机Ⅰ，所述电机Ⅰ与转轴Ⅰ连接，所述转轴Ⅰ内置于储料箱内，所述转轴Ⅰ内部为中空结构，所述转轴Ⅰ上设置有螺旋状搅拌叶，所述上搅拌箱上部设置有进料口，下部设置有连接口，所述下搅拌箱下部设有电机Ⅱ，所述电机Ⅱ与下搅拌箱内的转轴连接，所述转轴Ⅱ上设有搅拌杆，所述搅拌杆上设置有搅拌叶，所述分料皮带机设置在搅拌机构的出料口处。本发明设计合理，通过设置双重搅拌功能的混料装置，能够使原态污泥与固态添加剂充分接触。
权利要求书

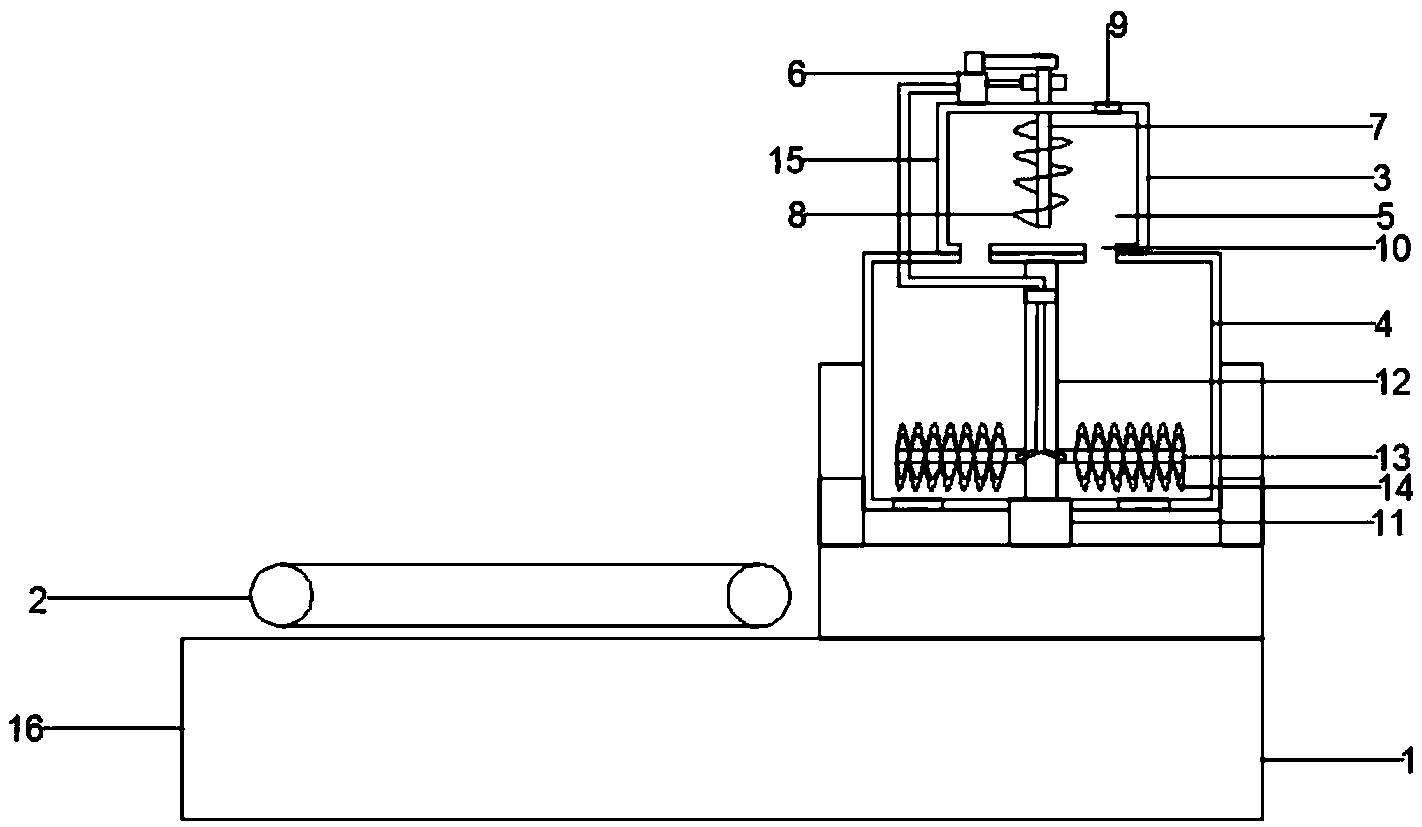

1.一种污泥搅拌输送装置，其特征在于，包括原态污泥与固态添加剂搅拌机构(1)、分料皮带机(2)，所述搅拌机构(1)包括上搅拌箱(3)和下搅拌箱(4)，所述上搅拌箱(3)上设置有储料箱(5)，所述储料箱(5)上设置有电机Ⅰ(6)，所述电机Ⅰ(6)与转轴Ⅰ(7)连接，所述转轴Ⅰ(7)内置于储料箱(5)内，所述转轴Ⅰ(7)内部为中空结构，所述转轴Ⅰ(7)上设置有螺旋状搅拌叶(8)，所述上搅拌箱(3)上部设置有进料口(9)，下部设置有连接口(10)，所述下搅拌箱(4)下部设有电机Ⅱ(11)，所述电机Ⅱ(11)与下搅拌箱(4)内的转轴(12)连接，所述转轴Ⅱ(12)上设有搅拌杆(13)，所述搅拌杆上设置有搅拌叶(14)，所述分料皮带机(2)设置在搅拌机构的出料口处。
2.根据权利要求1所述的一种污泥搅拌输送装置，其特征在于，所述转轴Ⅰ(7)内设有下料管(15)，所述下料管(15)的上端连接有储料仓。
3.根据权利要求1所述的一种污泥搅拌输送装置，其特征在于，所述下搅拌箱(4)底部设置有支撑底架(16)。
4.根据权利要求3所述的一种污泥搅拌输送装置，其特征在于，所述支撑底架(16)底部设置减震垫。
5.根据权利要求1所述的一种污泥搅拌输送装置，其特征在于，所述转轴Ⅱ(12)与搅拌杆(13)垂直设置。
6.根据权利要求1所述的一种污泥搅拌输送装置，其特征在于，所述搅拌叶(14)为双螺旋搅拌叶。
说明书
一种污泥搅拌输送装置
技术领域
本发明属于污泥处理技术领域，具体涉及一种污泥搅拌输送装置。
背景技术
原态污泥和固态添加剂两种物料运输至污泥储存发酵仓之前，需要将两种物料充分接触混合，但目前的处理装置两者的接触时间短，混合不充分。
发明内容
为了解决上述问题，本发明提供了一种污泥搅拌输送装置，本发明设计合理，通过设置双重搅拌功能的混料装置，能够使原态污泥与固态添加剂充分接触。
为达到上述目的，本发明所述一种污泥搅拌输送装置包括原态污泥与固态添加剂搅拌机构、分料皮带机，所述搅拌机构包括上搅拌箱和下搅拌箱，所述上搅拌箱上设置有储料箱，所述储料箱上设置有电机Ⅰ，所述电机Ⅰ与转轴Ⅰ连接，所述转轴Ⅰ内置于储料箱内，所述转轴Ⅰ内部为中空结构，所述转轴Ⅰ上设置有螺旋状搅拌叶，所述上搅拌箱上部设置有进料口，下部设置有连接口，所述下搅拌箱下部设有电机Ⅱ，所述电机Ⅱ与下搅拌箱内的转轴连接，所述转轴Ⅱ上设有搅拌杆，所述搅拌杆上设置有搅拌叶，所述分料皮带机设置在搅拌机构的出料口处。
优选的，上述转轴Ⅰ内设有下料管，所述下料管的上端连接有储料仓。
优选的，上述下搅拌箱底部设置有支撑底架。
优选的，上述支撑底架底部设置减震垫。
优选的，上述转轴Ⅱ与搅拌杆垂直设置。
优选的，上述搅拌叶为双螺旋搅拌叶。
与现有技术相比，本发明至少具有以下有益的技术效果，本发明设有双重搅拌功能的混料装置，能够使原态污泥与固态添加剂充分接触。
