申请日2017.12.08
公开(公告)日2018.08.14
IPC分类号C02F9/02; B01D53/04
摘要
本实用新型公开一种污水处理设备进水口的除渣除臭装置，包括有污水收集池，在污水收集池内设有除渣过滤机构，在除渣过滤机构一侧设有能收集过滤后废渣的多级过滤池组，污水收集池一侧设有进水口，在污水收集池另一侧设有出水口，除渣过滤机构设置在进水口与出水口之间，在污水收集池顶部一端还设有能将污水散发出的臭味抽离过滤的除臭装置。本实用新型的目的是提供可以去除水处理设备进水口垃圾，实现集除渣、除臭一体化的可提高水处理设备处理效率以及符合污水处理厂对环境影响的装置。
权利要求书

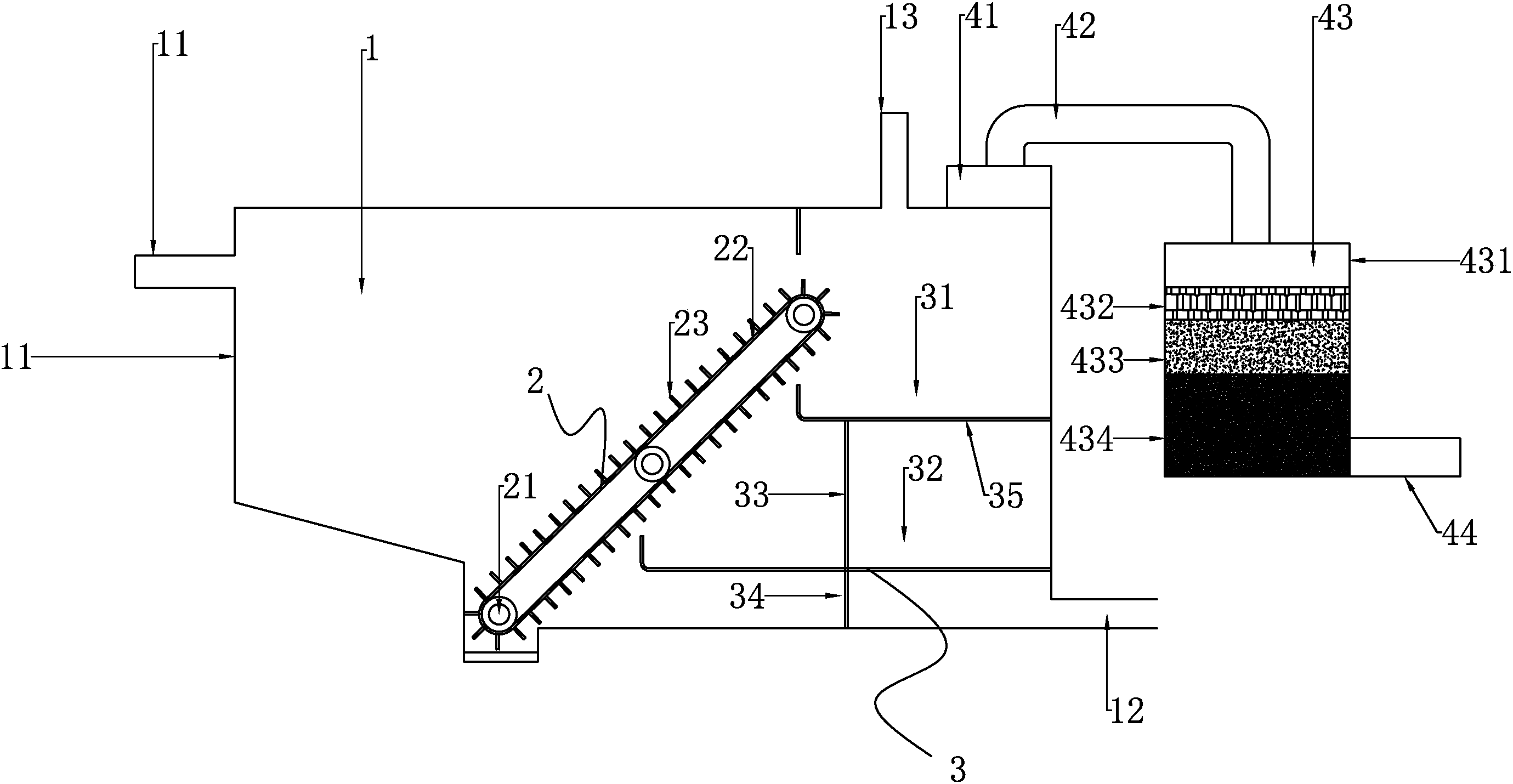

1.一种污水处理设备进水口的除渣除臭装置，包括有污水收集池(1)，其特征在于：所述污水收集池(1)内设有除渣过滤机构(2)，在除渣过滤机构(2)一侧设有能收集过滤后废渣的多级过滤池组(3)，所述污水收集池(1)一侧设有进水口(11)，在污水收集池(1)另一侧设有出水口(12)，所述除渣过滤机构(2)设置在进水口(11)与出水口(12)之间，所述污水收集池(1)顶部一端还设有能将污水散发出的臭味抽离过滤的除臭装置(4)。
2.根据权利要求1所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除渣过滤机构(2)包括有倾斜间隔设置的多个传动电机(21)，在传动电机(21)外套设有能过滤污水收集池(1)中污水的过滤传送带(22)，在过滤传送带(22)上依次间隔设有多个能将过滤后废渣送入多级过滤池组(3)的滤渣板(23)，所述过滤传送带(22)出料口伸入多级过滤池组(3)中。
3.根据权利要求2所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述多级过滤池组(3)包括一级过滤池(31)，在一级过滤池(31)下方设有二级过滤池(32)，所述一级过滤池(31)与二级过滤池(32)之间设有能起支撑一级过滤池(31)作用的第一支撑板(33)，所述二级过滤池(32)设置在一级过滤池(31)与出水口(12)之间，在二级过滤池(32)与出水口(12)之间设有能支撑二级过滤池(32)的第二支撑板(34)，所述一级过滤池(31)和二级过滤池(32)底部和侧壁设有透水网(35)。
4.根据权利要求3所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除臭装置(4)包括在设置在污水收集池(1)顶部一端与污水收集池(1)相互连通的抽风机(41)，在抽风机(41)一侧设有能过滤臭气的除臭吸附装置(43)，所述抽风机(41)出风口一侧与除臭吸附装置(43)通过第一排气管(42)相互连通，在所述除臭吸附装置(43)一侧设有第二排气管(44)。
5.根据权利要求4所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除臭吸附装置(43)包括顶部进气口与第一排气管(42)出风口相互连通的除臭罐体(431)，所述除臭罐体(431)内依次设有一级吸附层(432)、二级吸附层(433)和三级吸附层(434)，所述第二排气管(44)设置在除臭罐体(431)底部一侧。
6.根据权利要求2所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除渣过滤机构(2)中过滤传送带(22)和滤渣板(23)均为多孔滤网结构。
7.根据权利要求2所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述污水收集池(1)顶部设有进气管(13)。
说明书
一种污水处理设备进水口的除渣除臭装置
技术领域
本实用新型涉及一种污水处理设备进水口的除渣除臭装置。
背景技术
恶臭污染物环境影响分析是污水处理厂环境影响评价的重点。近年来，随着污水处理率的不断上升，以及周边居民环保意识的提升，污水处理厂周边居民对恶臭造成的大气环境污染投诉持续增多，污水处理厂的恶臭来源主要为粗格栅、细格栅、沉砂池、初沉池等一级处理构筑物及浓缩池、脱水机房等污泥处理构筑物，其主要成分为H2S、NH3等恶臭气体，而多数污水处理厂现有的处理方式忽略或无法满足对恶臭气体的抑制，并且污水中较大的垃圾、泥沙等沉淀物常常会使管网阻塞，因此污水处理厂需要一种可以去除水处理设备进水口垃圾，实现集除渣、除臭一体化的可提高水处理设备处理效率以及符合污水处理厂对环境影响的装置。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足之处，提供一种污水处理设备进水口的除渣除臭装置。
为了达到上述目的，本实用新型采用以下方案：
一种污水处理设备进水口的除渣除臭装置，包括有污水收集池，其特征在于：所述污水收集池内设有除渣过滤机构，在除渣过滤机构一侧设有能收集过滤后废渣的多级过滤池组，所述污水收集池一侧设有进水口，在污水收集池另一侧设有出水口，所述除渣过滤机构设置在进水口与出水口之间，所述污水收集池顶部一端还设有能将污水散发出的臭味抽离过滤的除臭装置。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除渣过滤机构包括有倾斜间隔设置的多个传动电机，在传动电机外套设有能过滤污水收集池中污水的过滤传送带，在过滤传送带上依次间隔设有多个能将过滤后废渣送入多级过滤池组的滤渣板，所述过滤传送带出料口伸入多级过滤池组中。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述多级过滤池组包括一级过滤池，在一级过滤池下方设有二级过滤池，所述一级过滤池与二级过滤池之间设有能起支撑一级过滤池作用的第一支撑板，所述二级过滤池设置在一级过滤池与出水口之间，在二级过滤池与出水口之间设有能支撑二级过滤池的第二支撑板，所述一级过滤池和二级过滤池底部和侧壁设有透水网。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除臭装置包括在设置在污水收集池顶部一端与污水收集池相互连通的抽风机，在抽风机一侧设有能过滤臭气的除臭吸附装置，所述抽风机出风口一侧与除臭吸附装置通过第一排气管相互连通，在所述除臭吸附装置一侧设有第二排气管。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除臭吸附装置包括顶部进气口与第一排气管出风口相互连通的除臭罐体，所述除臭罐体内依次设有一级吸附层、二级吸附层和三级吸附层，所述第二排气管设置在除臭罐体底部一侧。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述除渣过滤机构中过滤传送带和滤渣板均为多孔滤网结构。
如上所述的一种污水处理设备进水口的除渣除臭装置，其特征在于所述污水收集池顶部设有进气管。
综上所述，本实用新型相对于现有技术其有益效果是：
本实用新型采用在污水处理设备进水口安装本装置，污水中较大的垃圾、泥沙通过除渣过滤机构和多级过滤池组过滤后在流入污水处理设备，而污水收集池内的恶臭气体则被吸入除臭装置进行处理除臭，即可提前去除较大垃圾防止堵管现象也可以去除污水的恶臭气体，本实用型新结构简单，实用性强，满足人们的使用需求。
