申请日2017.12.08
公开(公告)日2018.08.14
IPC分类号C02F9/14; B01J19/18; C02F103/20
摘要
本实用新型公开一种利用养殖场废水制作液体肥料的处理装置,包括反应釜，其特征在于：在所述反应釜一侧设有能将污水中的杂质过滤的过滤装置，在所述过滤装置与反应釜设有清水池，在所述清水池外壁设有能将清水池的水抽到反应釜的抽水机构，通过过滤装置将污水的杂物过滤出来，然后污水经过过滤装置过滤后，进入清水池，然后再通过抽水机构将清水池的水抽到反应釜内，进行液体肥料生产，使得一种利用养殖场废水制作液体肥料的处理装置使用方便，工作效率高，使用寿命长，大大降低工人的劳动强度。
权利要求书

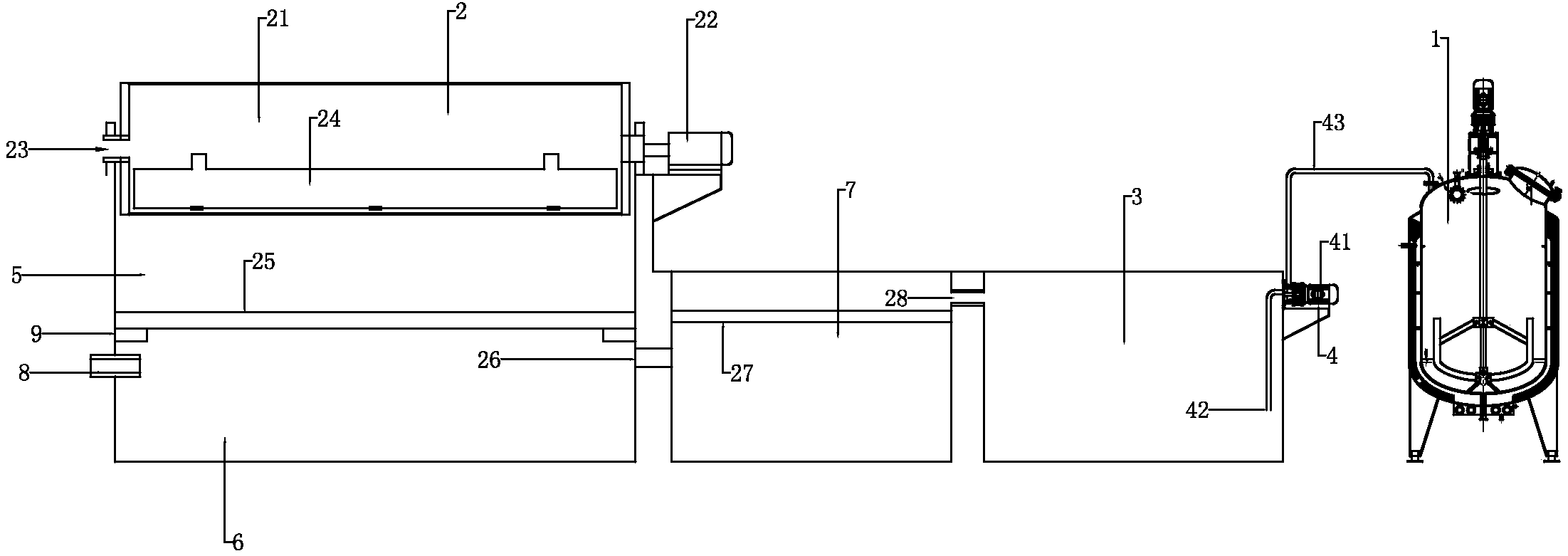

1.一种利用养殖场废水制作液体肥料的处理装置,包括反应釜(1)，其特征在于：在所述反应釜(1)一侧设有能将污水中的杂质过滤的过滤装置(2)，在所述过滤装置(2)与反应釜(1)之间设有清水池(3)，在所述清水池(3)外壁设有能将清水池(3)的水抽到反应釜(1)的抽水机构(4)。
2.根据权利要求1所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述过滤装置(2)包括设置在反应釜(1)一侧的转动筛筒(21)，在所述转动筛筒(21)一侧连接有能带动转动筛筒(21)转动的电机(22)，在所述转动筛筒(21)另一侧设有进水口(23)，在所述转动筛筒(21)内设有排渣口(24)，在所述转动筛筒(21)下方设有初滤池(5)，在所述初滤池(5)下方设有沉淀池(6)，在所述初滤池(5)与沉淀池(6)之间设有第一过滤网(25)，在所述沉淀池(6)一侧设有水解酸化池(7)，在所述水解酸化池(7)与沉淀池(6)之间设有两端相通的第一水管(26)，所述水解酸化池(7)通过第一水管(26)与沉淀池(6)相连接，在所述水解酸化池(7)内设有第二过滤网(27)，在所述第二过滤网(27)上方的水解酸化池(7)上设有第二水管(28)，所述水解酸化池(7)通过第二水管(28)与清水池(3)相连接。
3.根据权利要求1所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述抽水机构(4)包括设置在清水池(3)外壁的水泵(41)，在所述水泵(41)一侧设有抽水管(42)，所述抽水管(42)的进水端设置在清水池(3)内，在所述水泵(41)与反应釜(1)之间设有输送管(43)。
4.根据权利要求2所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述沉淀池(6)外壁上设有加药口(8)。
5.根据权利要求4所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述加药口(8)上方设有能支撑初滤池(5)在沉淀池(6)上方的固定块(9)。
说明书
一种利用养殖场废水制作液体肥料的处理装置
技术领域
本实用新型涉及肥料领域，特别涉及一种利用养殖场废水制作液体肥料的处理装置。
背景技术
众所周知，养殖场对废水直接排放带来的污染以及用作沼气带来的水 资源浪费问题，并利用肥料本身需要污水里面的养分这个需求，进行污水再利用。
故此，现有的产品需要进一步改善，改善后的产品，可以做到减少污水处理时间，降低工程造价，利用肥料生产的特性污水再利用，利用肥料生产工艺的加温等要求进行杀菌消毒。
发明内容
本实用新型的目的是为了克服现有技术中的不足之处，提供一种利用养殖场废水制作液体肥料的处理装置。
为了达到上述目的，本实用新型采用以下方案：
一种利用养殖场废水制作液体肥料的处理装置,包括反应釜，其特征在于：在所述反应釜一侧设有能将污水中的杂质过滤的过滤装置，在所述过滤装置与反应釜之间设有清水池，在所述清水池外壁设有能将清水池的水抽到反应釜的抽水机构。
如上所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述过滤装置包括设置在反应釜一侧的转动筛筒，在所述转动筛筒一侧连接有能带动转动筛筒转动的电机，在所述转动筛筒另一侧设有进水口，在所述转动筛筒内设有排渣口，在所述转动筛筒下方设有初滤池，在所述初滤池下方设有沉淀池，在所述初滤池与沉淀池之间设有第一过滤网，在所述沉淀池一侧设有水解酸化池，在所述水解酸化池与沉淀池之间设有两端相通的第一水管，所述水解酸化池通过第一水管与沉淀池相连接，在所述水解酸化池内设有第二过滤网，在所述第二过滤网上方的水解酸化池上设有第二水管，所述水解酸化池通过第二水管与清水池相连接。
如上所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述抽水机构包括设置在清水池外壁的水泵，在所述水泵一侧设有抽水管，所述抽水管的进水端设置在清水池内，在所述水泵与反应釜之间设有输送管。
如上所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述沉淀池外壁上设有加药口。
如上所述的一种利用养殖场废水制作液体肥料的处理装置，其特征在于所述加药口上方设有能支撑初滤池在沉淀池上方的固定块。
综上所述，本实用新型相对于现有技术其有益效果是：
本实用新型结构简单，使用方便，通过过滤装置将污水的杂物过滤出来，然后污水经过过滤装置过滤后，进入清水池，然后再通过抽水机构将清水池的水抽到反应釜内，进行液体肥料生产，使得一种利用养殖场废水制作液体肥料的处理装置使用方便，工作效率高，使用寿命长，大大降低工人的劳动强度。
