申请日2017.12.08
公开(公告)日2018.08.17
IPC分类号C02F3/30
摘要
本实用新型公开了一种乡镇适用性一体化污水处理设备，为圆筒形构造，圆筒的中心设置调节池，位于调节池与外筒壁之间被隔壁依次分割为缺氧处理池、好氧处理池、污泥池和清水池，以及设置有与调节池连通的污水入口和与清水池连通的出水口，污水处理路径是从所述污水入口进入调节池，依次经过缺氧处理池、好氧处理池、污泥池和清水池后，从出水口排出。该设备采用两级A/O生物处理工艺，创造更适合硝化细菌及反硝化细菌生长的环境，增强系统脱氮能力;实现了剩余污泥部分消化，污泥产生量少;采用自主研发的高效改性生物填料，强化了处理效果;将气提技术应用于污泥回流，提高了装置运行稳定性，减少了装置的故障点。
权利要求书
1.一种乡镇适用性一体化污水处理设备，其特征是：为圆筒形构造，圆筒的中心设置调节池，位于调节池与外筒壁之间被隔壁依次分割为缺氧处理池、好氧处理池、污泥池和清水池，以及设置有与调节池连通的污水入口和与清水池连通的出水口，污水处理路径是从所述污水入口进入调节池，依次经过缺氧处理池、好氧处理池、污泥池和清水池后，从出水口排出。
2.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：所述缺氧处理池和好氧处理池分别包括两级处理池，污水处理路径是从所述污水入口进入调节池，再依次经过一级缺氧处理池、一级好氧处理池、二级缺氧处理池、二级好氧处理池、污泥池和清水池后，从出水口排出。
3.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：在所述调节池或者缺氧处理池上部安装有MnSO4定量加料装置。
4.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：在所述好氧处理池内设有填料，填料上设有好氧菌，底部设有曝气坛。
5.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：污泥池底部设置的污泥提升泵通过污泥回流管污泥排放至好氧处理池底部，好氧处理池中的反应液通过回流管引流至调节池或者缺氧处理池中。
6.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：污泥池或者清水池内连通有消毒装置。
7.根据权利要求1所述的乡镇适用性一体化污水处理设备，其特征是：好氧处理池底部的污泥通过污泥提升泵排放至调节池底部。
说明书
乡镇适用性一体化污水处理设备
技术领域
本实用新型属于污水处理领域，具体涉及一体化设备通过将池体分隔成预脱硝区、厌氧反应区、好氧反应区和沉淀集水区区域，将污水的生物反应、泥水分离和污泥回流系统有机的结合起来的乡镇适用性一体化污水处理设备。
背景技术
目前，环境治理已经成为社会的重大问题，现有的大型污水处理厂具有一定局限性，大型污水处理厂主要针对人口密集的地方，比如一座城市。而对于一些家庭，餐厅，农家乐等小型的日排水量较少的地方就不太适用。众所周知，村镇污水治理的形势不乐观，具体看来，有如下几大方面缺陷。
1、点多分散：我国村镇数量众多，且地域较分散;
2、管网投资大：在建设投资中，与设施投资相比，管网投资占比大;
3、运营管理难：存在“建得起用不起”的尴尬，缺少监控，运营成本高。
普遍应用于城市全集中式污水收集模式于村镇而言并不适合。
实用新型内容
本实用新型这对现有技术中存在的问题和不足，提供一种乡镇适用性一体化污水处理设备，简化了污水处理工艺流程，使整体结构非常简单，造价低，运行管理简单方便，提高污水净化效果。

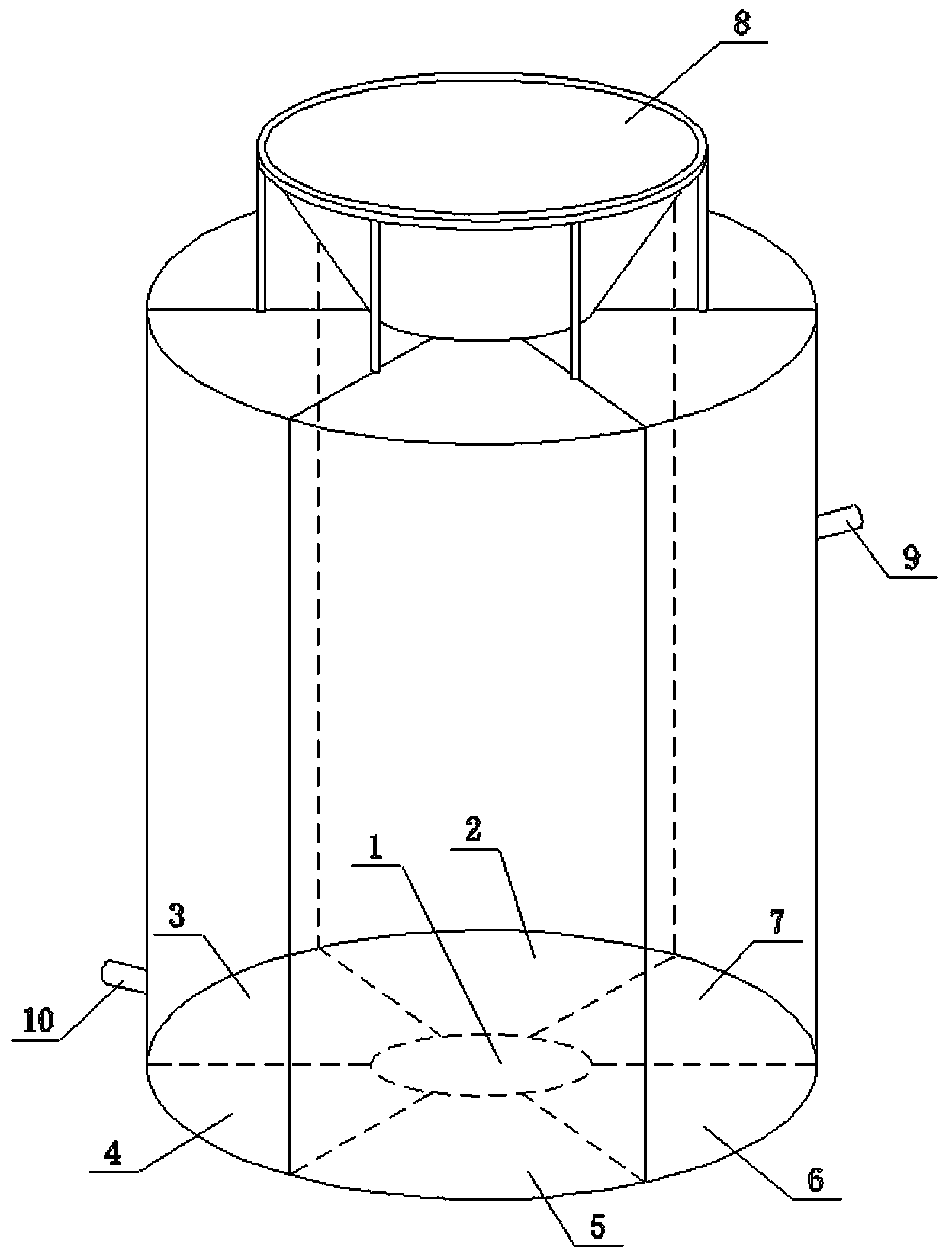

本实用新型采用的技术方案：一种乡镇适用性一体化污水处理设备，为圆筒形构造，圆筒的中心设置调节池，位于调节池与外筒壁之间被隔壁依次分割为缺氧处理池、好氧处理池、污泥池和清水池，以及设置有与调节池连通的污水入口和与清水池连通的出水口，污水处理路径是从所述污水入口进入调节池，依次经过缺氧处理池、好氧处理池、污泥池和清水池后，从出水口排出。
所述缺氧处理池和好氧处理池分别包括两级处理池，污水处理路径是从所述污水入口进入调节池，再依次经过一级缺氧处理池、一级好氧处理池、二级缺氧处理池、二级好氧处理池、污泥池和清水池后，从出水口排出。
在所述调节池或者缺氧处理池上部安装有MnSO4定量加料装置。
在所述好氧处理池内设有填料，填料上设有好氧菌，底部设有曝气坛。
污泥池底部设置的污泥提升泵通过污泥回流管污泥排放至好氧处理池底部，好氧处理池中的反应液通过回流管引流至调节池或者缺氧处理池中。
污泥池或者清水池内连通有消毒装置。
好氧处理池底部的污泥通过污泥提升泵排放至调节池底部。
本实用新型的有益效果：该设备采用两级A/O生物处理工艺，创造更适合硝化细菌及反硝化细菌生长的环境，增强系统脱氮能力;实现了剩余污泥部分消化，污泥产生量少;采用自主研发的高效改性生物填料，强化了处理效果;将气提技术应用于污泥回流，提高了装置运行稳定性，减少了装置的故障点。
