申请日2017.12.08
公开(公告)日2018.08.17
IPC分类号C02F9/08
摘要
本实用新型公开了一种拆装便捷的家用自来水处理器，包括筒体，与筒体一端固为一体结构的上盖体，与筒体另一端可拆卸连接的下盖体，分别设置在上盖体和下盖体上的自来水进口和自来水出口，至少一片活性炭吸收板，以及紫外线照射灯;下盖体中部在面向筒体一侧固设有用透明材料制成的内筒体，内筒体和筒体之间形成自来水流通空间且自来水进口和自来水出口分别与该流通空间连通，与灯体连接并位于下盖体背离筒体一侧的灯体安装部，活性炭吸收板呈圆缺形且直径与筒体内径相匹配。本实用新型利用活性炭吸收板吸附消毒剂减少消毒剂残留和消毒剂味道，用紫外线照射灯进行杀菌，本实用新型结构简单，拆装便捷，造价低廉，具有很高的推广应用价值。
权利要求书

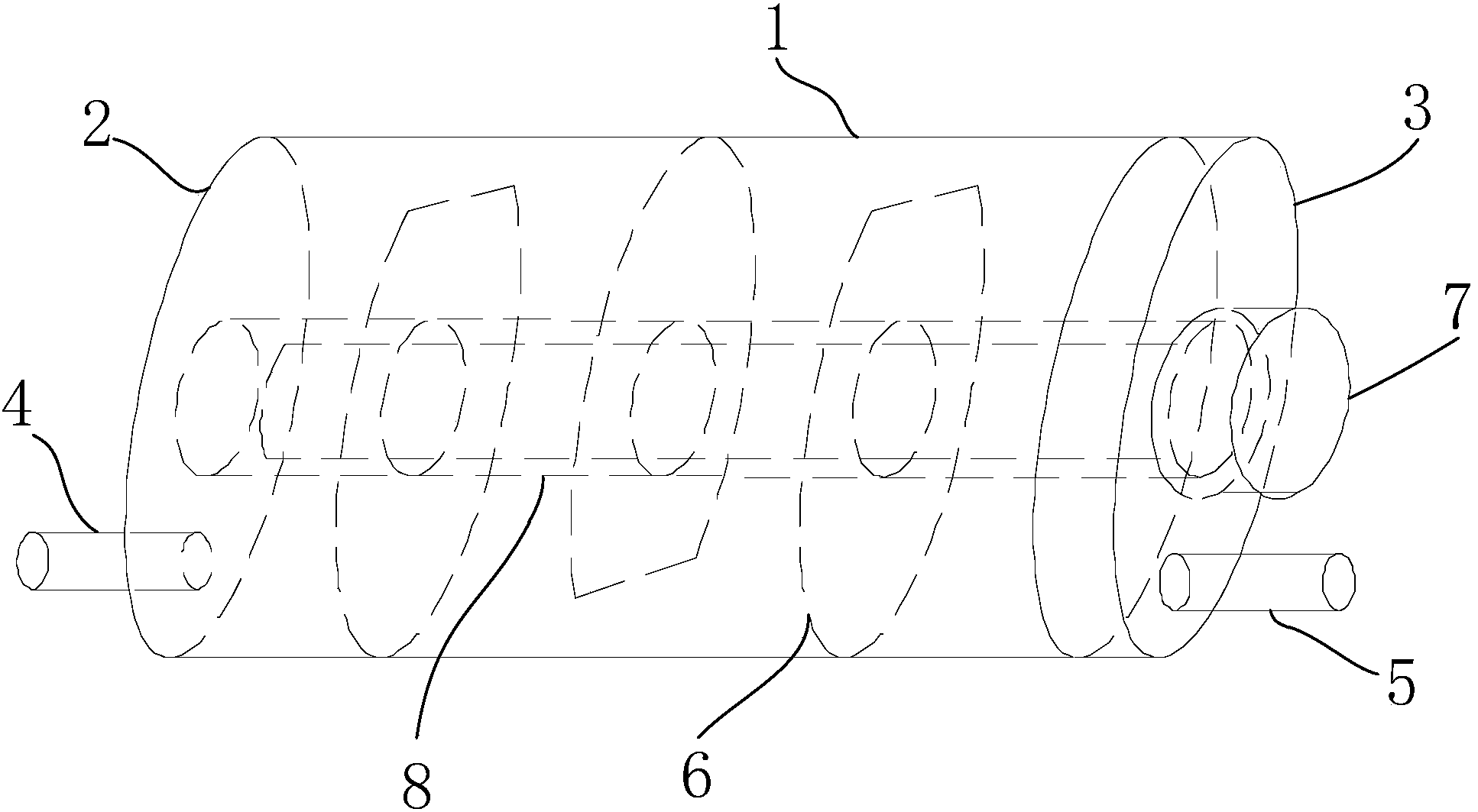

1.一种拆装便捷的家用自来水处理器，其特征在于，包括筒体(1)，与筒体一端固为一体结构的上盖体(2)，与筒体另一端可拆卸连接的下盖体(3)，分别设置在上盖体和下盖体上的自来水进口(4)和自来水出口(5)，至少一片活性炭吸收板(6)，以及紫外线照射灯(7);所述下盖体中部在面向筒体一侧固设有用透明材料制成的内筒体(8)，所述内筒体和筒体之间形成自来水流通空间且自来水进口和自来水出口分别与该流通空间连通，所述下盖体在与内筒体相对应位置设置有与内筒体内部连通并用于紫外线照射灯伸入内筒体内部的安装孔，所述安装孔外缘设置有向下盖体外侧凸起的第一安装部，所述紫外线照射灯包括伸入内筒体内部的灯体(9)，与灯体连接并位于下盖体背离筒体一侧的灯体安装部(10)，所述活性炭吸收板呈圆缺形且直径与筒体内径相匹配，所述活性炭吸收板中部设置有便于内筒体穿过的通孔，所述内筒体外表面设置有卡槽(11)，所述卡槽宽度与活性炭吸收板厚度相匹配，所述内筒体穿过通孔并通过卡槽卡接活性炭吸收板，所述第一安装部与灯体安装部匹配并用于将灯体固定在内筒体内部。
2.根据权利要求1所述的一种拆装便捷的家用自来水处理器，其特征在于，所述卡槽为三道且等间距设置在内筒体外表面，所述活性炭吸收板为三个且分别卡接在三道卡槽内。
3.根据权利要求2所述的一种拆装便捷的家用自来水处理器，其特征在于，所述三个活性炭吸收板按圆缺部分的方位交替设置。
4.根据权利要求3所述的一种拆装便捷的家用自来水处理器，其特征在于，所述第一安装部和灯体安装部通过螺纹连接。
5.根据权利要求4所述的一种拆装便捷的家用自来水处理器，其特征在于，所述下盖体与筒体螺纹连接。
说明书
一种拆装便捷的家用自来水处理器
技术领域
本实用新型涉及水处理设备领域，具体涉及的是一种拆装便捷的家用自来水处理器。
背景技术
随着我国城镇化水平的提高，城镇人口数量越来越多，而城镇人口的生活用水主要靠自来水公司供水。自来水虽然经过自来水公司消毒处理，但是自来水中残留有消毒剂且自来水消毒剂气味很大。在大城市中高层建筑甚至超高层建筑比比皆是，而高层建筑的供水都是二次供水，因物业管理水平低下且缺乏有效监管，因此二次供水的水箱就存在管理不到位的情况，这就导致了二次供水不卫生，容易滋生细菌，甚至会存在一些死老鼠在里面的情况。
综上，针对自来水设计一种结构简单的家用自来水处理器，便成为本领域技术人员亟需解决的问题之一。
实用新型内容
针对上述现有技术的不足，本实用新型提供了一种拆装便捷的家用自来水处理器。
为实现上述目的，本实用新型采用的技术方案如下：
一种拆装便捷的家用自来水处理器，包括筒体，与筒体一端固为一体结构的上盖体，与筒体另一端可拆卸连接的下盖体，分别设置在上盖体和下盖体上的自来水进口和自来水出口，至少一片活性炭吸收板，以及紫外线照射灯;所述下盖体中部在面向筒体一侧固设有用透明材料制成的内筒体，所述内筒体和筒体之间形成自来水流通空间且自来水进口和自来水出口分别与该流通空间连通，所述下盖体在与内筒体相对应位置设置有与内筒体内部连通并用于紫外线照射灯伸入内筒体内部的安装孔，所述安装孔外缘设置有向下盖体外侧凸起的第一安装部，所述紫外线照射灯包括伸入内筒体内部的灯体，与灯体连接并位于下盖体背离筒体一侧的灯体安装部，所述活性炭吸收板呈圆缺形且直径与筒体内径相匹配，所述活性炭吸收板中部设置有便于内筒体穿过的通孔，所述内筒体外表面设置有卡槽，所述卡槽宽度与活性炭吸收板厚度相匹配，所述内筒体穿过通孔并通过卡槽卡接活性炭吸收板，所述第一安装部与灯体安装部匹配并用于将灯体固定在内筒体内部。
进一步的，所述卡槽为三道且等间距设置在内筒体外表面，所述活性炭吸收板为三个且分别卡接在三道卡槽内。
再进一步的，所述三个活性炭吸收板按圆缺部分的方位交替设置。
具体的，所述第一安装部和灯体安装部通过螺纹连接。
具体的，所述下盖体与筒体螺纹连接
与现有技术相比，本实用新型具有以下有益效果：
本实用新型通过在筒体内设置活性炭吸收板吸收自来水中残留的消毒剂和部分二次供水带来的细微物，有效除去自来水的消毒剂味道;通过紫外线照射灯伸入由透明材料制成的内筒体内对自来水进行消毒杀菌，且灯体不与自来水接触减少漏电带来的安全隐患，更换灯体时不涉及筒体内部，不用排净筒体内部的自来水，灯体更换方便;活性炭吸收板为三片且交替设置，使得自来水在筒体内流程增加，增加停留时间，有效增加了活性炭吸收板吸附效果及紫外线的杀菌效果;下盖体与筒体为可拆卸连接，拆装方便，方便筒体内部的清洗和部件更换，活性炭吸收板通过卡槽卡接在内筒体上，使得活性炭吸收板取出拆装更加便捷，方便更换，本实用新型结构简单造价低廉很适合推广应用。
