申请日2017.12.08
公开(公告)日2018.08.17
IPC分类号C02F3/30
摘要
本实用新型公开了一种MBR膜地埋式一体化污水处理工艺设备，包括依次连接的格栅池、具有调节平衡作用的预脱硝池、一级生物A池、二级生物A池、生物O池、沉淀池和消毒池;一级生物A池上部安装有MnSO4定量加料装置，二级生物A池内有厌氧菌，生物O池内设有填料，填料上设有好氧菌，底部设有曝气坛;沉淀池底部通过污泥提升泵通过污泥回流管污泥排放至生物O池底部，生物O池中的反应液通过回流管引流至预脱硝池中。本实用新型是以A2/O生化工艺为主，集生物降解污水沉降、氧化消毒等工艺于一体的生活污水及类似生活污水的工业废水，设备结构紧凑、占地少，全部设置于地下，运行经济，抗冲击浓度能力强，处理效率高，管理维修方便。
权利要求书

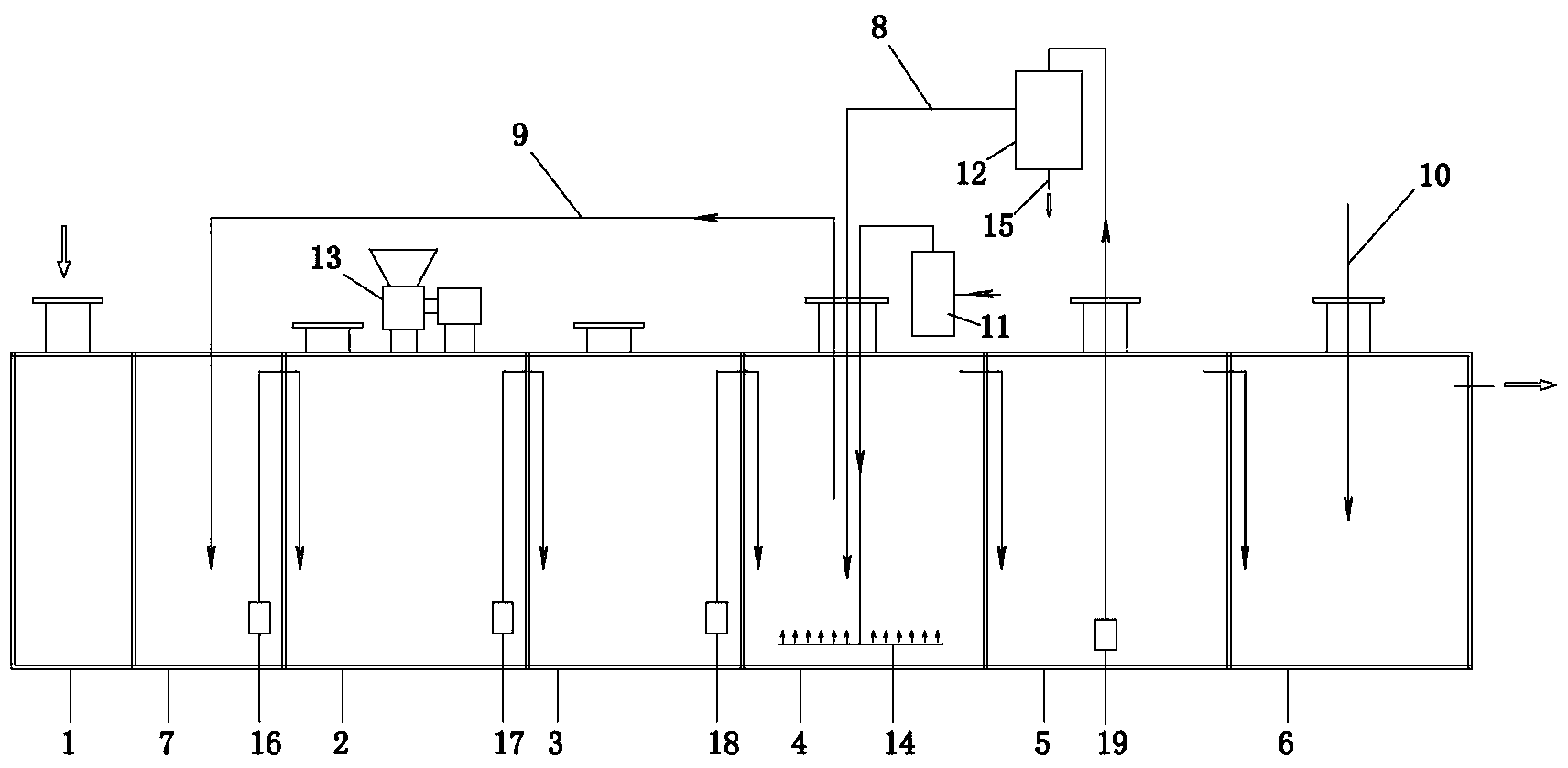

1.一种MBR膜地埋式一体化污水处理工艺设备，其特征是：包括依次连接的格栅池、具有调节平衡作用的预脱硝池、一级生物A池、二级生物A池、生物O池、沉淀池和消毒池;一级生物A池上部安装有MnSO4定量加料装置，二级生物A池内有厌氧菌，生物O池内设有填料，填料上设有好氧菌，底部设有曝气坛;沉淀池底部通过污泥提升泵通过污泥回流管污泥排放至生物O池底部，生物O池中的反应液通过回流管引流至预脱硝池中。
2.根据权利要求1所述的MBR膜地埋式一体化污水处理工艺设备，其特征是：消毒装置通过管道连接消毒池。
3.根据权利要求1所述的MBR膜地埋式一体化污水处理工艺设备，其特征是：在所述生物O池填充有高效生物填料。
说明书
MBR膜地埋式一体化污水处理工艺设备
技术领域
本实用新型属于一体化污水处理设备技术领域，具体涉及MBR膜地埋式一体化污水处理工艺设备。
背景技术
目前，现有的污水处理设备水处理能力差，处理后的水质差，处理的效率低，不利于设备的推广和应用。随着现代化工业的进程和人口急剧的膨胀，水污染问题已经成为社会焦点之一，目前污水处理的方法主要有活性污泥法和生物膜法两大类：活性污泥法从20世纪初英国开创以来，经过几十年的发展革新已经拥有多种运行方式，同时由于其极好的污水处理效果而逐渐成为大家认可的比较成熟的工艺。因此必须保证水处理时的工作效率和水处理效果。现有的污水处理设备存在着工作效率低和处理后的水质差的问题。
目前现有MBBR工艺生活污水处理工艺中，存在增加成本，检修不利，回流不稳定，根据PLC程序控制回流时间污泥排泥量大等缺点。因此，专利技术一种地埋式一体化污水处理设备显得非常必要。
实用新型内容
本实用新型为了解决上述技术问题，提供一种MBR膜地埋式一体化污水处理工艺设备，以解决现有污水处理设备存在的工作效率低和处理后的水质差的技术问题。
本实用新型采用的技术方案：一种MBR膜地埋式一体化污水处理工艺设备，其中，包括依次连接的格栅池、具有调节平衡作用的预脱硝池、一级生物A池、二级生物A池、生物O池、沉淀池和消毒池;一级生物A池上部安装有MnSO4定量加料装置，二级生物A池内有厌氧菌，生物O池内设有填料，填料上设有好氧菌，底部设有曝气坛;沉淀池底部通过污泥提升泵通过污泥回流管污泥排放至生物O池底部，生物O池中的反应液通过回流管引流至预脱硝池中。
消毒装置通过管道连接消毒池。
在所述生物O池填充有高效生物填料。
本实用新型的有益效果：地埋式生活污水处理一体化装置是以A2/O生化工艺为主，集生物降解污水沉降、氧化消毒等工艺于一体的生活污水及类似生活污水的工业废水，设备结构紧凑、占地少，全部设置于地下，运行经济，抗冲击浓度能力强，处理效率高，管理维修方便。
在设备正常运行中，回转鼓风机提供气起压，气压与水压由压差，所需液体翻转至气体盒子，盒子连接管道有坡度，而是气体的液体回流至所需的工艺流程单元;沉淀池污泥回流至好氧池，好氧池回流至预脱硝池脱硝，可有效地对污水效率高，效果好，有利于使污水更好的达标，提高水处理能力，为用户带来巨大经济效益，通过操作屏的设置，操作简单，智能化程度高，有利于更好的实现设备的一体化工作，提高工作效率，降低生产成本，实现了一体化工作的特点。更好地降低成本，增加污泥利用率，减少污泥外排量不足之处。
