申请日2018.01.11
公开(公告)日2018.11.02
IPC分类号C02F11/00; C02F11/14
摘要
本实用新型涉及一种水力空化协同微碱处理生化污泥的减泥机及处理系统。本实用新型主要解决现有水力空化减泥设备存在的液体有效空化过流时间短、对污泥絮体破解作用不充分和能耗高的技术问题。本实用新型的技术方案是：水力空化协同微碱处理生化污泥的减泥机，包括潜水电机、进气管、机座、曝气筒、搅拌轴、空化阻流板、耐磨轴套、螺旋搅拌叶轮和投碱管，所述潜水电机设在机座的上面，所述曝气筒上端与机座底面连接，所述空化阻流板设在曝气筒内腔中的下部，所述搅拌轴的一端与潜水电机转轴连接，所述搅拌轴另一端与螺旋搅拌叶轮联接，所述耐磨轴套设在空化阻流板中心轴孔中，所述进气管与曝气筒上部的进气口连接，所述投碱管设在曝气筒的外壁上。
权利要求书

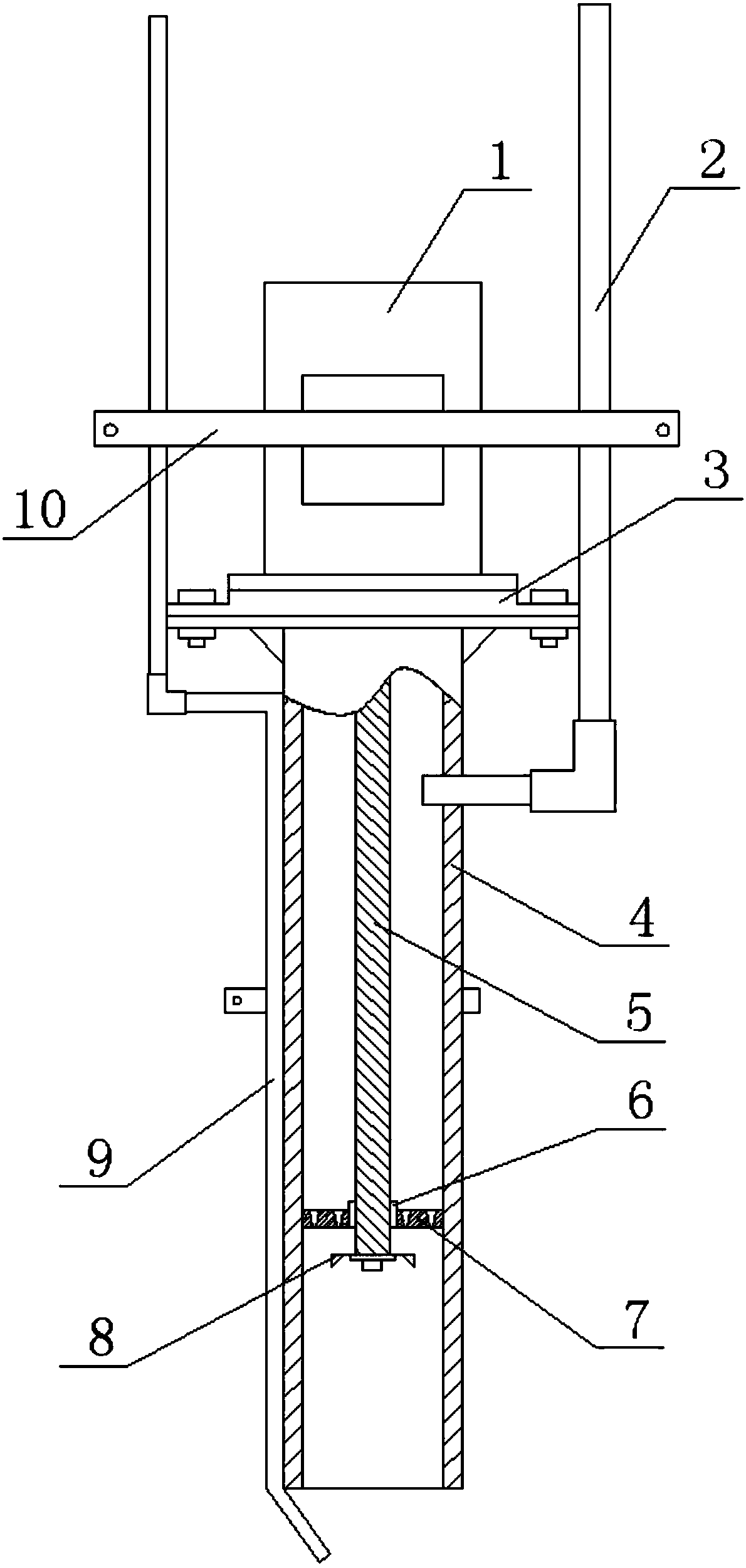

1.一种水力空化协同微碱处理生化污泥的减泥机，其特征在于：它包括潜水电机、进气管、机座、曝气筒、搅拌轴、空化阻流板、耐磨轴套、螺旋搅拌叶轮和投碱管，所述潜水电机设在机座的上面，所述曝气筒的上端与机座底面连接，所述空化阻流板设在曝气筒内腔中的下部，所述搅拌轴的一端与潜水电机转轴连接，所述搅拌轴的另一端穿过空化阻流板中心的轴孔与螺旋搅拌叶轮联接，所述耐磨轴套设在空化阻流板中心轴孔中并位于空化阻流板中心轴孔与搅拌轴之间，所述进气管的出口与曝气筒上部设置的进气口连接，所述投碱管设在曝气筒的外壁上且其投碱出口位于曝气筒下端出口处。
2.根据权利要求1所述的一种水力空化协同微碱处理生化污泥的减泥机，其特征在于：它还包括固定支架，所述固定支架与进气管和投碱管的上部连接。
3.一种使用权利要求1或2所述的水力空化协同微碱处理生化污泥的减泥机的处理系统，其特征在于：它由水力空化协同微碱处理生化污泥的减泥机、溶碱槽、计量泵和支架组成，所述水力空化协同微碱处理生化污泥的减泥机通过支架装在污泥池中，所述计量泵设在溶碱槽上且计量泵的出液口与投碱管的进口连接。
说明书
水力空化协同微碱处理生化污泥的减泥机及处理系统
技术领域
本实用新型涉及一种水力空化协同微碱处理生化污泥的减泥机及处理系统，它属于污水处理技术领域。
背景技术
污泥减量技术是指在保证污水处理效果的前提下，通过适当的措施减少生物处理外排生物污泥的质量。是解决污泥出路的较佳方法。目前应用的污泥减量技术主要有机械法、化学法和生物法等。化学法包括利用臭氧氧化、酸碱或加热水解。超声波和水力空化等技术手段破碎微生物细胞，可使胞内有机物释放溶出，并返回生化处理系统，达到剩余污泥资源化，减量化的目的。
中国专利ZL201310378632.7公开了一种采用超临界溶气空化设备及其强化污泥减量的方法，该方法通过水泵将污泥混合液高速通过空化喷嘴，通过管道收缩与扩散产生空化效应，最后经溶气空化处理后的污泥从污泥输出管排出。其使用中存在以下不足之处：污泥混合液通过无堵塞排污泵产生的压力一次性通过该设备，液体空化过流时间短;两次空化对较大的污泥絮体及其它有机物的破解作用不充分。
中国专利CN201510738373.3公开了一种水力空化减泥机及其污水处理方法，其中水力空化减泥机包括相互串接在一起的至少两级空化装置;第一级空化装置包括置于一级空化腔内的第一空化器以及正对第一空化器出口的粉碎挡板;第二级空化装置包括顺序连接的第二空化器、射流约束体和二级扩散管，所述射流约束体位于溶气腔内，所述溶气腔设置有溶气调节机构;含有污泥的待处理混合液进入所述第一空化器后形成高速射流撞击在所述粉碎挡板上，使混合液中的大颗粒污泥絮体破碎，然后进入所述第二空化器，混合液在所述第二空化器内产生溶气空化后经所述二级扩散管处理后排出。该水力空化减泥机通过设置粉碎挡板和增加空化级数，虽然提高了对污泥絮体的破解性能，但也相应提升了压力要求，增加了能耗。
发明内容
本实用新型的目的是解决现有水力空化减泥设备存在的液体有效空化过流时间短、对较大的污泥絮体及其它有机物的破解作用不充分和能耗高的技术问题，提供一种水力空化协同微碱处理生化污泥的减泥机及处理系统。
为解决上述技术问题，本实用新型采用的技术方案是：
一种水力空化协同微碱处理生化污泥的减泥机，它包括潜水电机、进气管、机座、曝气筒、搅拌轴、空化阻流板、耐磨轴套、螺旋搅拌叶轮和投碱管，所述潜水电机设在机座的上面，所述曝气筒的上端与机座底面连接，所述空化阻流板设在曝气筒内腔中的下部，所述搅拌轴的一端与潜水电机转轴连接，所述搅拌轴的另一端穿过空化阻流板中心的轴孔与螺旋搅拌叶轮联接，所述耐磨轴套设在空化阻流板中心轴孔中并位于空化阻流板中心轴孔与搅拌轴之间，所述进气管的出口与曝气筒上部设置的进气口连接，所述投碱管设在曝气筒的外壁上且其投碱出口位于曝气筒下端出口处。
进一步地，它还包括固定支架，所述固定支架与进气管和投碱管的上部连接。
一种使用上述水力空化协同微碱处理生化污泥的减泥机的处理系统，它由水力空化协同微碱处理生化污泥的减泥机、溶碱槽、计量泵和支架组成，所述水力空化协同微碱处理生化污泥的减泥机通过支架装在污泥池中，所述计量泵设在溶碱槽上且计量泵的出液口与投碱管的进口连接。
本实用新型的有益效果为：
(1)本实用新型减泥机直接放入污水厂现有污泥浓缩池或消化池中运用，不必对原有工艺和管线进行改动，适合在绝大多数污水处理厂特别是中小型污水处理厂改造使用;
(2)本实用新型水力空化气泡膨胀发生在设备的曝气筒体内，空泡溃灭过程在污泥池内实现，这样的设计缩短了水力空化效应发生的路径，使消耗能量主要作用于空化气泡膨胀，相应减少了设备投资，降低了混合液压力要求，节省了能耗;
(3)本实用新型将产生水力空化效应的剩余能量用作碱液与污泥混合液搅拌混合的动力，既节省了加碱搅拌设备的投资，同时又节约了搅拌设备的动力消耗，起到了一举多得的良好效果;
