申请日2018.01.11
公开(公告)日2018.11.09
IPC分类号B01D24/12; B01D24/00; C02F1/00
摘要
本实用新型公开了一种可更换过滤网的污水处理装置，包括处理箱，所述处理箱的内壁固定连接有活性炭过滤层，所述处理箱的顶部连通有进水管一，所述进水管一的表面螺纹连接有连接套，所述连接套的顶部活动连接有顶盖，所述顶盖的顶部连通有进水管二，所述顶盖的底部活动安装有过滤网，所述处理箱右侧的底部连通有出水管。该可更换过滤网的污水处理装置，通过将过滤网活动的安装在处理箱的内部，且通过连接套和顶盖将进水管一与进水管二连接在一起，能够让员工可以更换过滤网，从而让员工可以将过滤网更换下来清除杂质，使过滤网不会堵塞，从而提高处理污水的工作效率，降低工作时间，便于人们使用。
权利要求书

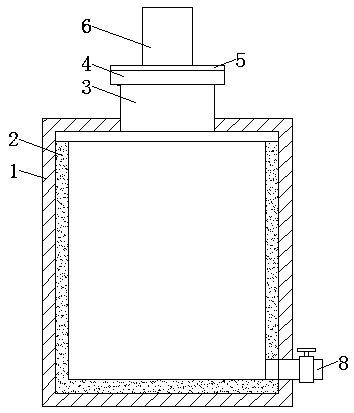

1.一种可更换过滤网的污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的内壁固定连接有活性炭过滤层(2)，所述处理箱(1)的顶部连通有进水管一(3)，所述进水管一(3)的表面螺纹连接有连接套(4)，所述连接套(4)的顶部活动连接有顶盖(5)，所述顶盖(5)的顶部连通有进水管二(6)，所述顶盖(5)的底部活动安装有过滤网(7)，所述处理箱(1)右侧的底部连通有出水管(8)。
2.根据权利要求1所述的一种可更换过滤网的污水处理装置，其特征在于：所述进水管二(6)的底部固定连接有导流管(9)，所述导流管(9)的底端延伸至进水管一(3)的内部，所述导流管(9)的表面套接有固定套(10)，所述过滤网(7)位于导流管(9)的底部，所述过滤网(7)与固定套(10)的内壁固定连接，所述顶盖(5)的底部固定连接有位于固定套(10)两侧的容纳块(11)，所述固定套(10)的两侧均固定连接有连接杆(12)，所述连接杆(12)远离固定套(10)的一端活动安装在容纳块(11)的内部。
3.根据权利要求2所述的一种可更换过滤网的污水处理装置，其特征在于：所述容纳块(11)的正面固定连接有容纳套(13)，所述容纳套(13)的内部活动安装有限位杆(14)，所述容纳块(11)的内壁开设有位于连接杆(12)背面的限位槽(15)，所述限位杆(14)的后端贯穿连接杆(12)并卡接在限位槽(15)内。
4.根据权利要求3所述的一种可更换过滤网的污水处理装置，其特征在于：所述容纳套(13)的内部固定连接有套接在限位杆(14)表面的压簧(16)，所述限位杆(14)的表面固定连接有位于压簧(16)背面的传动块(17)，所述压簧(16)的后端与传动块(17)的正面固定连接。
5.根据权利要求3所述的一种可更换过滤网的污水处理装置，其特征在于：所述限位杆(14)的前端延伸至容纳套(13)的外部并固定连接有拉块(18)，所述拉块(18)的正面固定连接有拉环(19)，所述拉环(19)的表面设置有防滑纹。
说明书
一种可更换过滤网的污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种可更换过滤网的污水处理装置。
背景技术
污水处理装置是一种能够对污水进行简单处理的设备，该装置通过将活性炭对污水进行过滤达到处理污水的效果，而在将污水输送进装有活性炭的壳体的内部时，需要使用过滤网对污水进行简单过滤，从而将污水中的大颗粒杂质过滤掉。
但是现有的污水处理装置的过滤网无法拆卸，当过滤网上的杂质过多时，需要员工将杂质取出，但是由于无法将过滤网更换下来清除杂质，过滤网上的杂质会无法清除干净，容易造成大量的杂质残留，从而造成过滤网堵塞，从而减小污水流量，降低处理污水的工作效率，延长工作时间，不便于人们使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可更换过滤网的污水处理装置，具备能够更换过滤网等优点，解决了现有的污水处理装置无法更换过滤网的问题。
(二)技术方案
为实现上述能够更换过滤网的目的，本实用新型提供如下技术方案：一种可更换过滤网的污水处理装置，包括处理箱，所述处理箱的内壁固定连接有活性炭过滤层，所述处理箱的顶部连通有进水管一，所述进水管一的表面螺纹连接有连接套，所述连接套的顶部活动连接有顶盖，所述顶盖的顶部连通有进水管二，所述顶盖的底部活动安装有过滤网，所述处理箱右侧的底部连通有出水管。
优选的，所述进水管二的底部固定连接有导流管，所述导流管的底端延伸至进水管一的内部，所述导流管的表面套接有固定套，所述过滤网位于导流管的底部，所述过滤网与固定套的内壁固定连接，所述顶盖的底部固定连接有位于固定套两侧的容纳块，所述固定套的两侧均固定连接有连接杆，所述连接杆远离固定套的一端活动安装在容纳块的内部。
优选的，所述容纳块的正面固定连接有容纳套，所述容纳套的内部活动安装有限位杆，所述容纳块的内壁开设有位于连接杆背面的限位槽，所述限位杆的后端贯穿连接杆并卡接在限位槽内。
优选的，所述容纳套的内部固定连接有套接在限位杆表面的压簧，所述限位杆的表面固定连接有位于压簧背面的传动块，所述压簧的后端与传动块的正面固定连接。
优选的，所述限位杆的前端延伸至容纳套的外部并固定连接有拉块，所述拉块的正面固定连接有拉环，所述拉环的表面设置有防滑纹。
(三)有益效果
与现有技术相比，本实用新型提供了一种可更换过滤网的污水处理装置，具备以下有益效果：
1、该可更换过滤网的污水处理装置，通过将过滤网活动的安装在处理箱的内部，且通过连接套和顶盖将进水管一与进水管二连接在一起，能够让员工可以更换过滤网，从而让员工可以将过滤网更换下来清除杂质，使过滤网不会堵塞，从而提高处理污水的工作效率，降低工作时间，便于人们使用。
2、该可更换过滤网的污水处理装置，通过设置导流管和固定套，能够将污水进行限流排放，从而让过滤网可以更加稳定的对杂质进行过滤，通过设置限位杆和限位槽能够将连接杆稳定的活动安装在容纳块的内部，不仅能够增加过滤网安装的稳定性，而且方便员工将过滤网拆下，通过设置压簧和传动块，能够为限位杆提供推力，从而让限位杆可以更加便捷的插进限位槽内，通过设置拉块和拉环，能够增加限位杆与使用者手部的接触面积，从而让使用者可以更加便捷的移动限位杆。
