申请日2017.12.08
公开(公告)日2018.08.17
IPC分类号C02F11/12; F28C3/06
摘要
本实用新型涉及到一种污泥干化蒸汽换热装置;包括尾气通风管，首端设置有尾气进风口、尾端设置有尾气出风口;位于尾气通风管的表面设置有若干金属散热片;尾气通风管的截面圆直径在首端至尾端的方向上逐渐增大，位于尾气进风口位置设置有分压管道，分压管道上设置有控制阀;冷水进液管，与尾气出风口连通，冷水进液管首端设置有进液口、尾端连通有储液池;两个加热管道，位于尾气通风管的表面且包裹金属散热片设置，两加热管道首端相互连通、尾端均与冷水进液管连通;本实用新型污泥干化蒸汽换热装置结构简单、紧凑，热量换热效率高且可控，运行成本低。
权利要求书

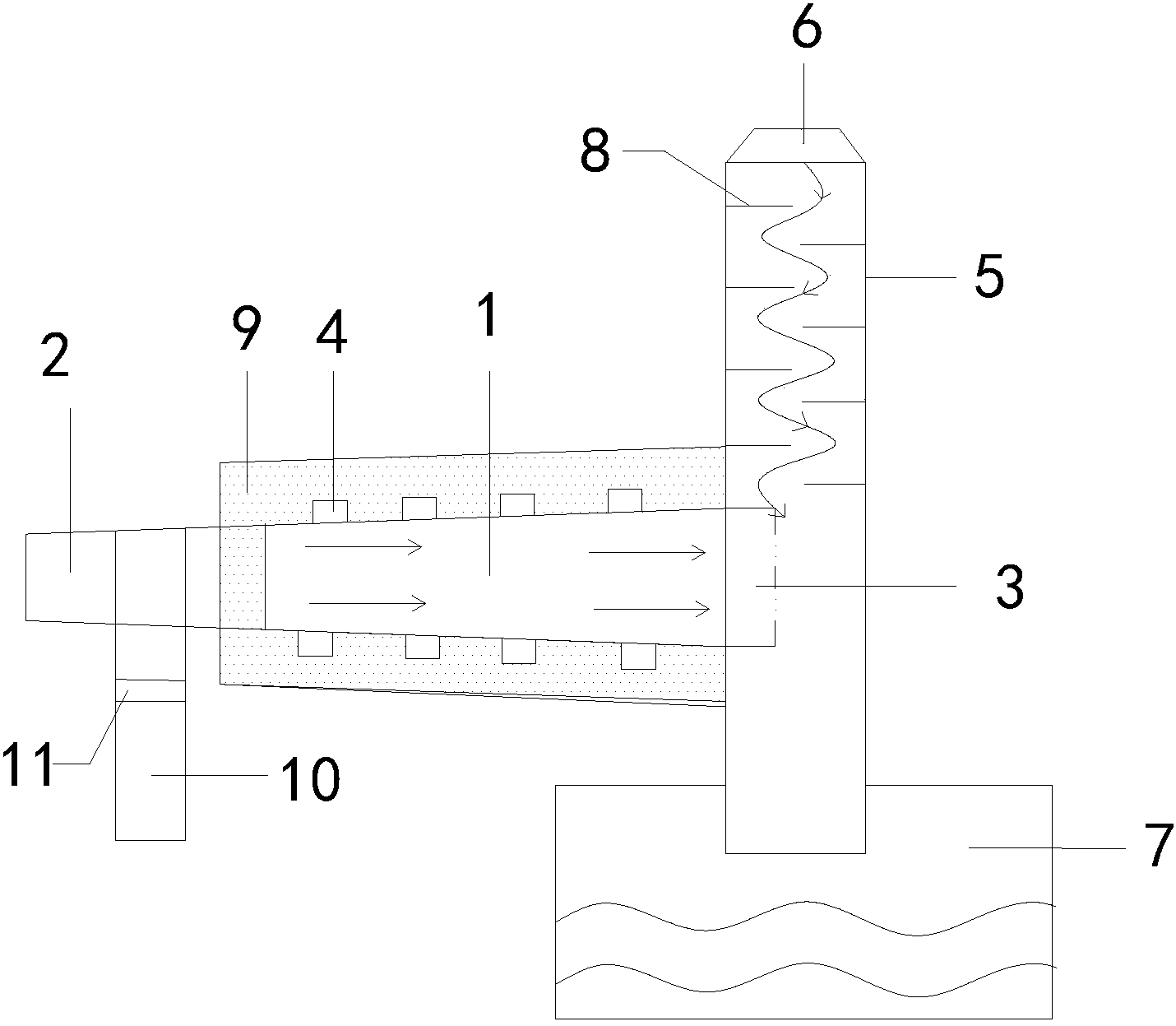

1.一种污泥干化蒸汽换热装置，其特征在于，所述装置包括：
尾气通风管，首端设置有尾气进风口、尾端设置有尾气出风口;位于所述尾气通风管的表面设置有若干金属散热片;所述尾气通风管的截面圆直径在首端至尾端的方向上逐渐增大，位于所述尾气进风口位置设置有分压管道，所述分压管道上设置有控制阀;
冷水进液管，与所述尾气出风口连通，所述冷水进液管首端设置有进液口、尾端连通有储液池;
两个加热管道，位于所述尾气通风管的表面且包裹所述金属散热片设置，两加热管道首端相互连通、尾端均与所述冷水进液管连通。
2.根据权利要求1所述的污泥干化蒸汽换热装置，其特征在于，所述尾气通风管和分压管道的材质均为金属。
3.根据权利要求1所述的污泥干化蒸汽换热装置，其特征在于，两所述加热管道对应的延尾气通风管的上下表面铺设。
说明书
一种污泥干化蒸汽换热装置
技术领域
本实用新型涉及污泥尾气处理技术领域，具体涉及到一种污泥干化蒸汽换热装置。
背景技术
目前，污泥尾气排放量日益增高，污泥干化尾气温度普遍在100℃以上，可供回收的热量非常大，如果可以有效地进行回收利用，可以节约大量的资源和能源费用。但在各类型尾气换热设备中，存在体积大，换热效率不高等缺点，因此，设计一种既简便换热效率又高的系统势在必行。
实用新型内容
鉴于上述问题，本实用新型提供了一种污泥干化蒸汽换热装置，本实用新型装置解决上述技术问题所采用的技术方案为：
一种污泥干化蒸汽换热装置，其中，所述装置包括：
尾气通风管，首端设置有尾气进风口、尾端设置有尾气出风口;位于所述尾气通风管的表面设置有若干金属散热片;所述尾气通风管的截面圆直径在首端至尾端的方向上逐渐增大，位于所述尾气进风口位置设置有分压管道，所述分压管道上设置有控制阀;
冷水进液管，与所述尾气出风口连通，所述冷水进液管首端设置有进液口、尾端连通有储液池;
两个加热管道，位于所述尾气通风管的表面且包裹所述金属散热片设置，两加热管道首端相互连通、尾端均与所述冷水进液管连通。
作为优选，上述的污泥干化蒸汽换热装置，其中，所述尾气通风管和分压管道的材质均为金属。
作为优选，上述的污泥干化蒸汽换热装置，其中，两所述加热管道对应的延尾气通风管的上下表面铺设。
上述技术方案具有如下优点或有益效果：
本实用新型污泥干化蒸汽换热装置结构简单、紧凑，热量换热效率高且可控，运行成本低。
