申请日2018.11.02
公开(公告)日2019.03.01
IPC分类号C02F11/13; C02F3/00
摘要
本发明提供了一种环保污泥干燥系统，包括设置在同一个干燥室内的风机、除湿加温装置、污泥干燥箱，用于净化污水的生化池，以及用于对干燥后的污泥进行无害化处理的污泥无害化处理装置;所述除湿加温装置用于对风机吹送的风进行除湿和加温，经过除湿和加温的风流向污泥干燥箱进行污泥的干燥;湿加温装置进行除湿时产生的污水流往生化池进行净化;该系统能够防止干燥过程产生的污水造成二次污染。
权利要求书
1.一种环保污泥干燥系统，其特征在于，包括设置在同一个干燥室内的风机、除湿加温装置、污泥干燥箱，用于净化污水的生化池，以及用于对干燥后的污泥进行无害化处理的污泥无害化处理装置;所述除湿加温装置用于对风机吹送的风进行除湿和加温，经过除湿和加温的风流向污泥干燥箱进行污泥的干燥;湿加温装置进行除湿时产生的污水流往生化池进行净化。
2.根据权利要求1所述的环保污泥干燥系统，其特征在于，所述除湿加温装置包括依次连接形成制冷循环的蒸发器、压缩机、风冷冷凝器、节流阀;风机吹送的风依次经过蒸发器和风冷冷凝器后流向污泥干燥箱。
3.根据权利要求2所述的环保污泥干燥系统，其特征在于，所述除湿加温装置还包括与风冷冷凝器并联的蒸发式冷凝器，蒸发器上产生的冷凝水流过蒸发式冷凝器后流入生化池。
4.根据权利要求3所述的环保污泥干燥系统，其特征在于，所述蒸发式冷凝器和风冷冷凝器均串联有一个电磁流量阀。
5.根据权利要求4所述的环保污泥干燥系统，其特征在于，所述风冷冷凝器的后侧设置有用于测量出风温度的第一温度传感器，所述蒸发式冷凝器的后侧设置有用于测量冷凝水温度的第二温度传感器。
6.根据权利要求2所述的环保污泥干燥系统，其特征在于，所述蒸发器和压缩机之间设置有气液分离器。
7.根据权利要求2所述的环保污泥干燥系统，其特征在于，所述蒸发器和压缩机之间设置有过滤器。
说明书
一种环保污泥干燥系统
技术领域
本发明涉及一种污泥干燥系统，特别涉及一种环保污泥干燥系统。
背景技术
现有热泵污泥干燥机，采用风冷蒸发器单一降温除湿原理，同时利用风冷冷凝器进行再热升温，蒸发器和冷凝器采用同一个除湿风量，常常以蒸发器风量为设计基准，对于冷凝器来说多余的热量只能排出，浪费能源。而且污泥在干燥过程中蒸发器会有大量的冷凝水，冷凝水含有污泥有害物质是一种污水，这种污水往往是直接排放的，会导致二次污染。
可见，现有技术有待改进和提高。
发明内容
为解决上述现有技术中的至少一个技术问题，本发明的目的在于提供一种环保污泥干燥系统，能够防止干燥过程产生的污水造成二次污染。
为了达到上述目的，本发明采取了以下技术方案：

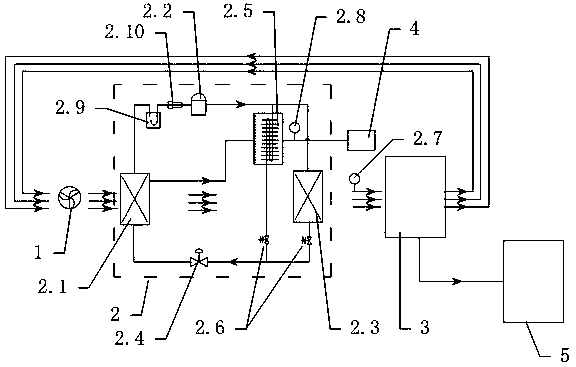

一种环保污泥干燥系统，包括设置在同一个干燥室内的风机、除湿加温装置、污泥干燥箱，用于净化污水的生化池，以及用于对干燥后的污泥进行无害化处理的污泥无害化处理装置;所述除湿加温装置用于对风机吹送的风进行除湿和加温，经过除湿和加温的风流向污泥干燥箱进行污泥的干燥;湿加温装置进行除湿时产生的污水流往生化池进行净化。
所述的环保污泥干燥系统中，所述除湿加温装置包括依次连接形成制冷循环的蒸发器、压缩机、风冷冷凝器、节流阀;风机吹送的风依次经过蒸发器和风冷冷凝器后流向污泥干燥箱。
所述的环保污泥干燥系统中，所述除湿加温装置还包括与风冷冷凝器并联的蒸发式冷凝器，蒸发器上产生的冷凝水流过蒸发式冷凝器后流入生化池。
所述的环保污泥干燥系统中，所述蒸发式冷凝器和风冷冷凝器均串联有一个电磁流量阀。
所述的环保污泥干燥系统中，所述风冷冷凝器的后侧设置有用于测量出风温度的第一温度传感器，所述蒸发式冷凝器的后侧设置有用于测量冷凝水温度的第二温度传感器。
所述的环保污泥干燥系统中，所述蒸发器和压缩机之间设置有气液分离器。
所述的环保污泥干燥系统中，所述蒸发器和压缩机之间设置有过滤器。
有益效果：
本发明提供了一种环保污泥干燥系统，在同一个干燥室内，风机向除湿加温装置送风，风会通过除湿加温装置进行除湿和加热后形成干燥热风和含有有害物质的冷凝水，干燥热风进入污泥干燥箱中对污泥进行干燥，冷凝水被送往生化池进行净化，污泥中的水分蒸发到干燥室的空气中又被风机送往除湿加温装置，如此循环，该过程中形成的污水不会直接排放，能够避免二次污染。
