申请日2018.09.29
公开(公告)日2019.01.25
IPC分类号G01N15/04
摘要
本发明公开了一种污泥指数自动监测系统，包括包括压力器外壳、电机、连接杆、固定块、圆形缸体、压力杆、安装块、监控调节箱、O型密封圈、进水管、摄像头、水泵固定外壳、水泵和导水管，所述底板顶部一侧通过螺丝固定有若干个固定块，所述固定块内部套接有照明灯，所述底板顶部另一侧通过螺丝固定有水泵固定外壳，所述水泵固定外壳内部通过螺丝固定有水泵，该污泥指数自动监测系统的自动化程度高，可以远程控制并观测水样变化情况，提高生产效率，降低人工成本，可以在任何时候任何天气情况下远程自动观察污泥沉降效果，并可以自动进行图像识别功能，可在同一时间段观察多点位置情况，更有利于污泥指数监控。
权利要求书

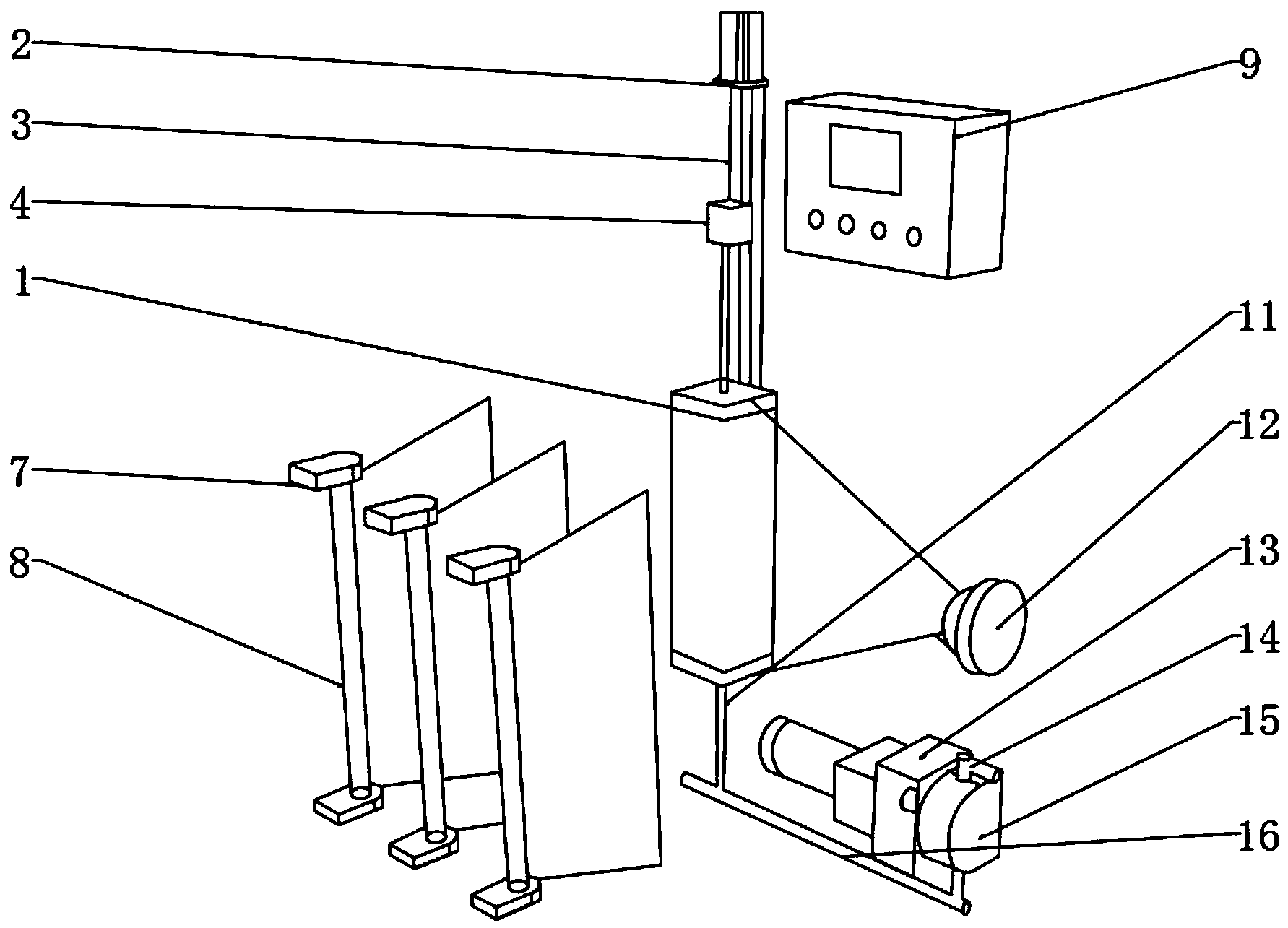

1.一种污泥指数自动监测系统，包括压力器外壳(1)、电机(2)、连接杆(3)、固定块(4)、圆形缸体(5)、压力杆(6)、安装块(7)、照明灯(8)、监控调节箱(9)、O型密封圈(10)、进水管(11)、摄像头(12)、水泵固定外壳(13)、排水口(14)、水泵(15)和导水管(16)，其特征在于：所述安装块(7)内部套接有照明灯(8)，所述水泵固定外壳(13)内部通过螺丝固定有水泵(15)，所述水泵(15)底部套接有导水管(16)，且导水管(16)位于水泵固定外壳(13)一侧，所述导水管(16)另一端套接有进水管(11)，所述进水管(11)顶部与压力器外壳(1)连接，所述压力器外壳(1)内部开设有圆形缸体(5)，且进水管(11)顶部与圆形缸体(5)底部连接，所述圆形缸体(5)内部套接有O型密封圈(10)，所述O型密封圈(10)顶部中心处通过螺丝固定有压力杆(6)，所述压力器外壳(1)顶部一侧通过螺丝固定有连接杆(3)，所述连接杆(3)顶部设置有电机(2)，且压力杆(6)穿过压力器外壳(1)与电机(2)底部连接，所述连接杆(3)一侧设置有监控调节箱(9)，所述监控调节箱(9)底部设置有摄像头(12)，且摄像头(12)位于压力器外壳(1)一侧。
2.根据权利要求1所述的一种污泥指数自动监测系统，其特征在于：所述连接杆(3)中心处套接有固定块(4)，且固定块(4)外侧套接有防滑套。
3.根据权利要求1所述的一种污泥指数自动监测系统，其特征在于：所述监控调节箱(9)与压力器外壳(1)一端通过螺丝固定在墙壁上，且监控调节箱(9)与压力器外壳(1)外侧均铺设有防尘薄膜。
4.根据权利要求1所述的一种污泥指数自动监测系统，其特征在于：所述连接杆(3)顶部通过螺丝固定有电机外壳，且电机外壳内部通过螺丝固定有电机(2)。
5.根据权利要求1所述的一种污泥指数自动监测系统，其特征在于：所述水泵(15)顶部套接有排水口(14)，且排水口(14)位于水泵固定外壳(13)一侧。
说明书
一种污泥指数自动监测系统
技术领域
本发明涉及自动监测系统技术领域，具体为一种污泥指数自动监测系统。
背景技术
污泥指数的观察作为自来水、污水中的加药混凝情况、生物污泥培养情况等工艺中需要定期观察其沉降比例、沉降性质。
目前观察的方法是使用人工取样监测，存在以下缺点：工作量大，需要大量的人员进行手工取样;取样误差大，由于工艺运行情况变化，可能造成取样代表性差;周期时间过长，当取样后再带回实验室分析周期性太长;受天气原因影响工作频率，当天气如暴雨、雷电等恶劣天气情况下将严重影响工作;无法在同一时间段观察多点位置情况，由于人工取样需要周期性，无法在同一时间分析多点沉降情况，有时间差，针对这些缺陷，设计一种污泥指数自动监测系统是很有必要的。
发明内容
本发明的目的在于提供一种污泥指数自动监测系统，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种污泥指数自动监测系统，包括压力器外壳、电机、连接杆、固定块、圆形缸体、压力杆、安装块、照明灯、监控调节箱、O型密封圈、进水管、摄像头、水泵固定外壳、排水口、水泵和导水管，所述安装块内部套接有照明灯，所述水泵固定外壳内部通过螺丝固定有水泵，所述水泵底部套接有导水管，且导水管位于水泵固定外壳一侧，所述导水管另一端套接有进水管，所述进水管顶部与压力器外壳连接，所述压力器外壳内部开设有圆形缸体，且进水管顶部与圆形缸体底部连接，所述圆形缸体内部套接有O型密封圈，所述O型密封圈顶部中心处通过螺丝固定有压力杆，所述压力器外壳顶部一侧通过螺丝固定有连接杆，所述连接杆顶部设置有电机，且压力杆穿过压力器外壳与电机底部连接，所述连接杆一侧设置有监控调节箱，所述监控调节箱底部设置有摄像头，且摄像头位于压力器外壳一侧。
进一步的，所述连接杆中心处套接有固定块，且固定块外侧套接有防滑套。
进一步的，所述监控调节箱与压力器外壳一端通过螺丝固定在墙壁上，且监控调节箱与压力器外壳外侧均铺设有防尘薄膜。
进一步的，所述连接杆顶部通过螺丝固定有电机外壳，且电机外壳内部通过螺丝固定有电机。
进一步的，所述水泵顶部套接有排水口，且排水口位于水泵固定外壳一侧。
与现有技术相比，本发明所达到的有益效果是：
1.该污泥指数自动监测系统使用时，压力器外壳用于吸引水样来观测变化，设备内部使用压力杆与O型密封圈来保证密闭，上端使用电机和压力杆来驱动O型密封圈，O型密封圈向上时可将水样吸引进压力器外壳，向下时可排出水样，清洗时通过O型密封圈与圆形缸体的摩擦来起到圆形缸体内壁的清洁;照明灯为本装置观测提供辅助光源设备，有利于观测压力器外壳，同时有利于污泥指数监控;
2.该污泥指数自动监测系统的自动化程度高，可以远程控制并观测水样变化情况，提高生产效率，降低人工成本，可以在任何时候任何天气情况下远程自动观察污泥沉降效果，并可以自动进行图像识别功能，可在同一时间段观察多点位置情况，更有利于污泥指数监控。
