申请日2017.12.07
公开(公告)日2018.06.15
IPC分类号B25H1/16; B25H1/04; B25H1/12; A22C25/06; A22C29/00
摘要
本实用新型公开了一种可收集废水的高度可调式水产加工用加工台，包括工作板、支架杆、底座板和升降装置，所述工作板的上端面安装有分隔板，且分隔板之间设置有传输装置，所述工作板的边侧设置有通水孔，所述工作板的下端面固定有调节杆，所述支架杆上安装有装置环，所述底座板和支架杆的底端相互连接，且底座板的下端面安装有万向轮，所述升降装置安装在底座板的上端面，且升降装置上安装有固定环，所述固定环和加固杆相互连接。该可收集废水的高度可调式水产加工用加工台，能对加工水产品所产生的污秽和废水等进行有效的收集，防止加工台上出现脏乱的情况，工人之间的物件传递更加方便，同时能对加工台的整体高度进行稳固的调整。
权利要求书

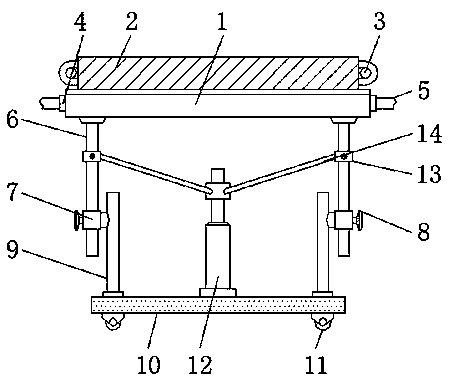

1.一种可收集废水的高度可调式水产加工用加工台，包括工作板(1)、支架杆(9)、底座板(10)和升降装置(12)，其特征在于：所述工作板(1)的上端面安装有分隔板(2)，且分隔板(2)之间设置有传输装置(3)，所述工作板(1)的边侧设置有通水孔(4)，且通水孔(4)上安装有通水管(5)，所述工作板(1)的下端面固定有调节杆(6)，且调节杆(6)的底部安装有装置环(7)，所述支架杆(9)上安装有装置环(7)，且固定件(8)穿过装置环(7)延伸至调节杆(6)上，所述底座板(10)和支架杆(9)的底端相互连接，且底座板(10)的下端面安装有万向轮(11)，所述升降装置(12)安装在底座板(10)的上端面，且升降装置(12)上安装有固定环(13)，所述固定环(13)和加固杆(14)相互连接。
2.根据权利要求1所述的一种可收集废水的高度可调式水产加工用加工台，其特征在于：所述工作板(1)包含有基座板(101)和上层板(102)，且基座板(101)位于上层板(102)的下方。
3.根据权利要求2所述的一种可收集废水的高度可调式水产加工用加工台，其特征在于：所述基座板(101)的上端面为倾斜设计，且上层板(102)为蜂窝状结构。
4.根据权利要求1所述的一种可收集废水的高度可调式水产加工用加工台，其特征在于：所述分隔板(2)和工作板(1)呈90°夹角分布，且分隔板(2)关于传输装置(3)的中心线对称设置有2个。
5.根据权利要求1所述的一种可收集废水的高度可调式水产加工用加工台，其特征在于：所述装置环(7)和固定件(8)为螺纹连接，且装置环(7)和调节杆(6)组成滑动机构。
6.根据权利要求1所述的一种可收集废水的高度可调式水产加工用加工台，其特征在于：所述升降装置(12)和调节杆(6)上均固定有固定环(13)，且固定环(13)和加固杆(14)为焊接。
说明书
一种可收集废水的高度可调式水产加工用加工台
技术领域
本实用新型涉及水产加工技术领域，具体为一种可收集废水的高度可调式水产加工用加工台。
背景技术
水产品是海洋和淡水渔业生产的动植物及其加工产品的统称，鲜活水产品分为鱼、虾、蟹、贝四大类，水产品捕捞后，如不立即采取有效保鲜措施，很容易腐败变质。
随着人们生活水平的提高和水产品市场的不断发展，人们的日常生活越来越离不开水产品，随之而来的水产品需求量也越来越大，对水产品进行加工时，工作人员需要使用到加工台对水产品进行较为详细的加工，但是现有的加工台在使用时存在着无法对加工时产生的污秽和污水进行便捷的处理;工人之间水产品的传递不方便;不能对加工台的整体高度进行便捷调整的缺点。针对上述问题，急需在原有水产加工台的基础上进行创新设计。
发明内容
本实用新型的目的在于提供一种可收集废水的高度可调式水产加工用加工台，以解决上述背景技术中提出无法对加工时产生的污秽和污水进行便捷的处理;工人之间水产品的传递不方便;不能对加工台的整体高度进行便捷调整的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可收集废水的高度可调式水产加工用加工台，包括工作板、支架杆、底座板和升降装置，所述工作板的上端面安装有分隔板，且分隔板之间设置有传输装置，所述工作板的边侧设置有通水孔，且通水孔上安装有通水管，所述工作板的下端面固定有调节杆，且调节杆的底部安装有装置环，所述支架杆上安装有装置环，且固定件穿过装置环延伸至调节杆上，所述底座板和支架杆的底端相互连接，且底座板的下端面安装有万向轮，所述升降装置安装在底座板的上端面，且升降装置上安装有固定环，所述固定环和加固杆相互连接。
优选的，所述工作板包含有基座板和上层板，且基座板位于上层板的下方。
优选的，所述基座板的上端面为倾斜设计，且上层板为蜂窝状结构。
优选的，所述分隔板和工作板呈90°夹角分布，且分隔板关于传输装置的中心线对称设置有2个。
优选的，所述装置环和固定件为螺纹连接，且装置环和调节杆组成滑动机构。
优选的，所述升降装置和调节杆上均固定有固定环，且固定环和加固杆为焊接。
与现有技术相比，本实用新型的有益效果是：该可收集废水的高度可调式水产加工用加工台，能对加工水产品所产生的污秽和废水等进行有效的收集，防止加工台上出现脏乱的情况，工人之间的物件传递更加方便，同时能对加工台的整体高度进行稳固的调整;
1.使用蜂窝状结构的上层板以及倾斜状的基座板，配合通水孔和通水管的使用，能对加工时产生的污秽和废水进行有效的收集整理;
2.使用分隔板能对工作板的工作空间进行合理的分割，配合传输装置的使用，能使工人之间物件的传输更加方便;
3.使用可在装置环中上下滑动的调节杆，配合升降装置的使用，能对该加工台的整体使用高度进行便捷的调整，整体结构更加稳固。
