申请日2018.01.10
公开(公告)日2018.09.14
IPC分类号E03D1/00; E03D5/00; E03B1/04
摘要
本实用新型公开了一种生活废水冲厕节水装置，属于水处理领域，包括：原冲水系统，由冲便槽和连接在冲便槽上的冲厕水箱组成;新冲水系统，由在水槽的流出口外且根据水流流向依次设置的贮水箱、第一防逆流装置、抽水筒、第二防逆流装置、压力水箱、冲厕开关、第三防逆流装置组成，在贮水箱上部设有溢水管，第三防逆流装置、溢水管的出口均接于冲厕水箱和冲便槽之间的排水管上，在贮水箱下部还设有排污管，在压力水箱于冲厕开关之间还设有变径管。本实用新型具有结构简单，冲水高效、稳定、安全、可靠的特点。
权利要求书

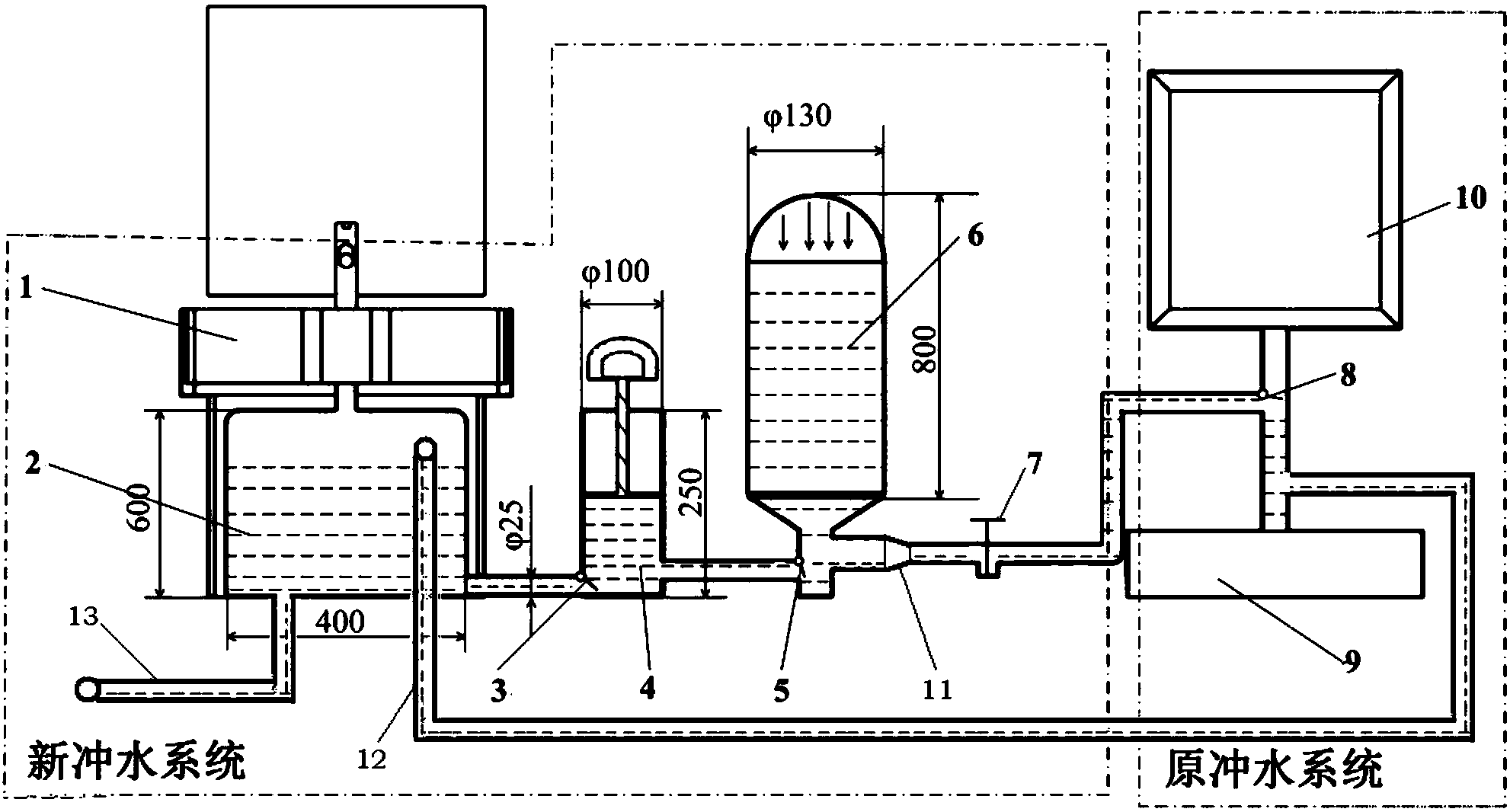

1.一种生活废水冲厕节水装置，包括原冲水系统，由冲便槽(9)和连接在冲便槽上的冲厕水箱(10)组成，其特征在于，还包括新冲水系统，由在水槽(1)的流出口外且根据水流流向依次设置的贮水箱(2)、第一防逆流装置(3)、抽水筒(4)、第二防逆流装置(5)、压力水箱(6)、冲厕开关(7)、第三防逆流装置(8)组成，在贮水箱上部设有溢水管(12)，第三防逆流装置、溢水管的出口均接于冲厕水箱和冲便槽之间的排水管上，在贮水箱下部还设有排污管(13)，在压力水箱与冲厕开关之间还设有变径管(11)。
2.根据权利要求1所述的生活废水冲厕节水装置，其特征在于，所述第一防逆流装置、第二防逆流装置、第三防逆流装置为单向阀、止逆阀、止回阀或鸭嘴阀中的一种。
3.根据权利要求1所述的生活废水冲厕节水装置，其特征在于，所述第一防逆流装置、第二防逆流装置或第三防逆流装置具有封闭的壳体(14)和浮力塞(15)，壳体为喇叭形，小口端设有一进口(16)，大口端设有一出口(17)，浮力塞为球形，置于壳体内且与喇叭形大口端相适配。
4.根据权利要求1所述的生活废水冲厕节水装置，其特征在于，所述贮水箱的内部且靠近水槽的流出口处设有可拆卸的过滤板，所述过滤板水平安装，其板面上有若干个不少于直径为2.5毫米针孔状的网孔。
5.根据权利要求1所述的生活废水冲厕节水装置，其特征在于，所述抽水筒为手拉式或脚踏式结构。
6.根据权利要求1所述的生活废水冲厕节水装置，其特征在于，在贮水箱侧部还设有与洗衣水出水管相接通的接水管。
说明书
生活废水冲厕节水装置
技术领域
本实用新型属于水处理技术领域，涉及一种生活废水冲厕节水装置。
背景技术
水资源是人类生产生活中最关键的资源之一，目前，生态环境遭到严重的破坏，水体污染严重，水资源紧缺。日常生活中洗衣、洗菜、洗手等废水大多数直接流入下水道，造成浪费，同时冲马桶的水又是干净的自来水而且用水又多，觉得真可惜。因此，想如何对生活废水进行收集并二次利用，就产生了一种利用洗衣、洗菜及洗手的生活废水来冲洗马桶的想法。为此，对家庭马桶用水进行了调研，调研内容包括：马桶水源、马桶水箱容量、马桶用水量、马桶冲洗原理。通过调研有以下发现：
1、马桶水源
所有家庭厕所马桶水源都是采用的自来水，即厕所水箱均与自来水相接，应用自来水，马桶没有其他补充水源。个别家庭偶尔有用洗衣、洗菜水冲厕所的习惯，但主要是水桶收集、自由倾倒冲洗，没有与便盆冲洗装置形成系统。
2、马桶水箱容量
通过对几个新旧不同的住宅小区调研，发现现在家庭用的马桶水箱有15升、13.5升、9升和6升等规格，老旧小区的马桶水箱容量较大，新小区水箱容量要小一些。5年以内的小区普遍采用6升水箱。有的水箱用水量分两档，通过两个按钮调控，如6升水箱，大便用6升水，小便用3升水。
3、马桶用水量
按照每人每天上5次厕所(1次大便、4次小便)计算，使用6升水箱，每人每天冲厕所要用18升水，三口之家每月要用1.62立方水。但调研发现，按钮使用不当、每次便后多次冲洗等影响，实际冲厕用水量高于这个值，冲洗马桶的用水量大概占到家庭总用水量的30%～40%，其中冲洗马桶用水量占比高的家庭，主要是由水箱容量大、水箱漏水、每次便后多次冲洗等原因引起。
4、马桶冲洗原理
通过调研发现，一般家庭用的马桶水箱都是重力式的，其冲水原理如下(图1)：自来水贮存在水箱，处于静止状态，冲水时开关打开，水在重力作用下自由下落，水的势能转换成动能，冲洗马桶。从原理上看，水箱挂得越高，水的势能越大，转换成的动能也就越大，冲洗马桶的效果越好。但只有老旧住宅的马桶水箱在1米以上，新住宅水箱挂的高度低于1米。
实用新型内容
有鉴于此，本实用新型的目的是提供一种生活废水冲厕节水装置，可灵活快速的完成对生活废水的二次利用，且采用加压水进行冲厕，具有结构简单，冲水高效、稳定、安全、可靠的特点。
为达到上述目的，本实用新型提供了如下技术方案：
本实用新型提供一种生活废水冲厕节水装置，包括原冲水系统，由冲便槽和连接在冲便槽上的冲厕水箱组成，还包括新冲水系统，由在水槽的流出口外且根据水流流向依次设置的贮水箱、第一防逆流装置、抽水筒、第二防逆流装置、压力水箱、冲厕开关、第三防逆流装置组成，在贮水箱上部设有溢水管，第三防逆流装置、溢水管的出口均接于冲厕水箱和冲便槽之间的排水管上，在贮水箱下部还设有排污管，在压力水箱与冲厕开关之间还设有变径管。
进一步，所述第一防逆流装置、第二防逆流装置、第三防逆流装置为单向阀、止逆阀、止回阀或鸭嘴阀中的一种。
进一步，所述第一防逆流装置、第二防逆流装置或第三防逆流装置具有封闭的壳体和浮力塞，壳体为喇叭形，小口端设有一进口，大口端设有一出口，浮力塞为球形，置于壳体内且与喇叭形大口端相适配。
进一步，所述贮水箱的内部且靠近水槽的流出口处设有可拆卸的过滤板，所述过滤板水平安装，其板面上有若干个不少于直径为2.5毫米针孔状的网孔。
进一步，所述抽水筒为手拉式或脚踏式结构。
进一步，在贮水箱侧部还设有与洗衣水出水管相接通的接水管。
本实用新型的有益效果是：
(1)本实用新型节水节能由于本节水装置利用生活废水，采用加压水进行冲洗，比传统节约用水30-40%;且本节水装置的废水收集和加压不需电源，节约能源。
(2)本实用新型结构简单，且生产成本低廉。
(3)本实用新型对原有马桶冲水系统改动较少，可以并联安装，安装方便，因此市场推广前景较好。
本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。
