申请日2018.07.12
公开(公告)日2018.11.23
IPC分类号C02F1/04
摘要
本发明公开了一种基于工业废水减排的蒸发处理装置，其结构包括蒸发主体、换热室、扑沫结构、浓缩液出口、进料口、蒸汽压缩机、循环泵、冷凝器、排水器，换热室设于蒸发主体内部，扑沫结构设于蒸发主体内上部，浓缩液出口设于蒸发主体下表面，进料口、蒸汽压缩机均设于蒸发主体上表面，冷凝器设于蒸发主体右侧，冷凝器与蒸发主体通过循环泵相连接，排水器设于冷凝器下表面。本发明通过设有的扑沫结构，使得污染气液在传统技术的基础上进一步净化，提高排放物的安全性以及在气液净化过程中同时对于黏附在除沫器上的污染物进行清除，避免设备遭到腐蚀，有效的提高了净化效果和节约扑沫器更换成本。
权利要求书

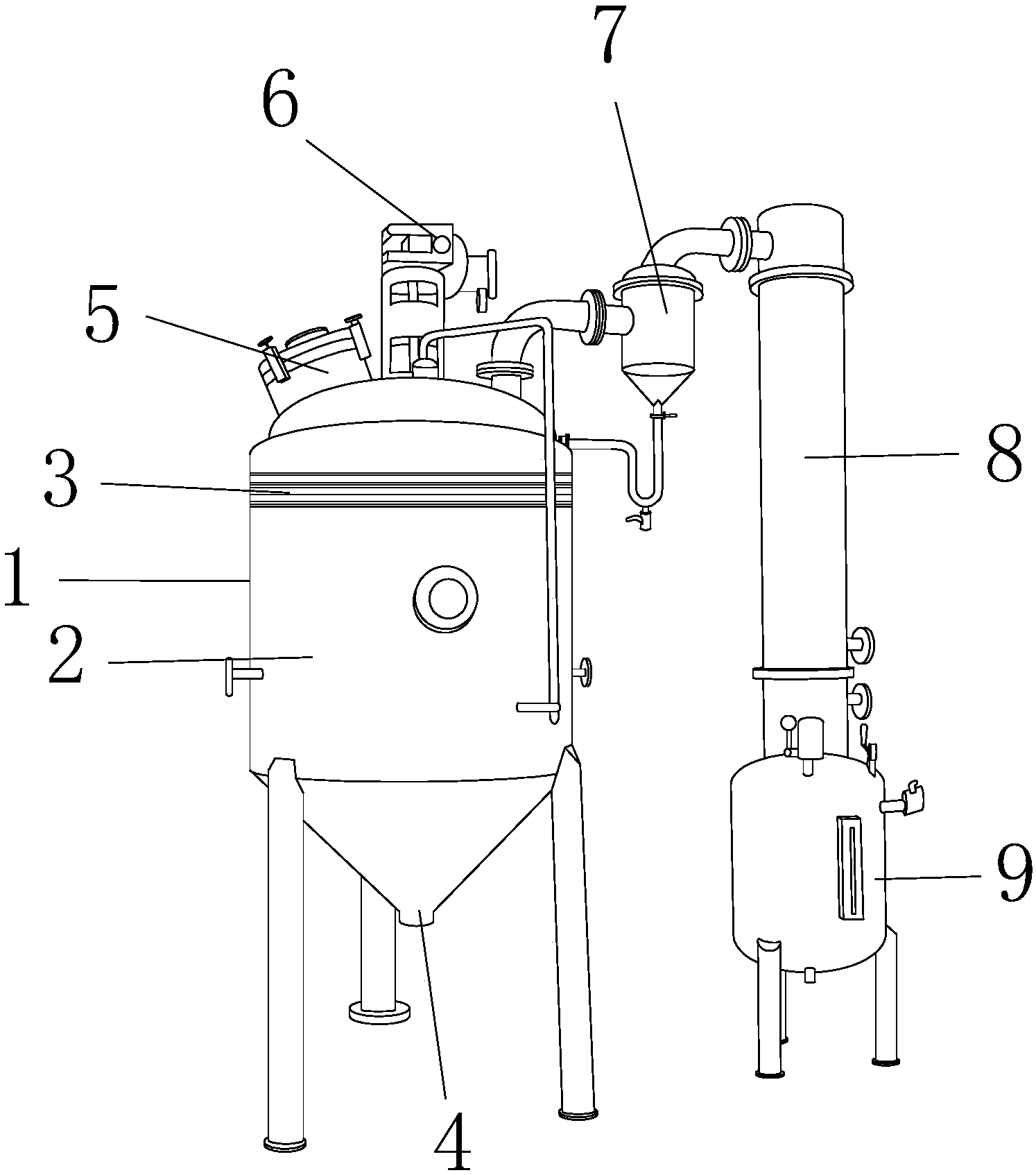

1.一种基于工业废水减排的蒸发处理装置，其结构包括蒸发主体(1)、换热室(2)、扑沫结构(3)、浓缩液出口(4)、进料口(5)、蒸汽压缩机(6)、循环泵(7)、冷凝器(8)、排水器(9)，其特征在于：
所述换热室(2)设于蒸发主体(1)内部，所述换热室(2)与蒸发主体(1)通过电焊相连接，所述扑沫结构(3)设于蒸发主体(1)内上部，所述扑沫结构(3)与蒸发主体(1)通过螺栓相连接，所述浓缩液出口(4)设于蒸发主体(1)下表面，所述浓缩液出口(4)与蒸发主体(1)通过电焊相连接，所述进料口(5)设于蒸发主体(1)上表面左侧，所述进料口(5)与蒸发主体(1)通过电焊相连接，所述蒸汽压缩机(6)设于蒸发主体(1)上表面中部且位于进料口(5)右侧，所述蒸汽压缩机(6)与蒸发主体(1)通过电焊相连接，所述冷凝器(8)设于蒸发主体(1)右侧，所述冷凝器(8)与蒸发主体(1)通过循环泵(7)相连接，所述排水器(9)设于冷凝器(8)下表面，所述排水器(9)与冷凝器(8)通过电焊相连接;
所述扑沫结构(3)由扑沫器框架(31)、推动机构(32)、闭合机构(33)、传动连接机构(34)、滑动机构(35)、触碰机构(36)、喷洒机构(37)组成，所述扑沫器框架(31)设于蒸发主体(1)内上部，所述扑沫器框架(31)与蒸发主体(1)通过电焊相连接，所述推动机构(32)垂直设于扑沫器框架(31)内中部，所述闭合机构(33)设于推动机构(32)上方，所述闭合机构(33)与推动机构(32)通过套合相连接，所述传动连接机构(34)设于推动机构(32)左右侧，所述滑动机构(35)与推动机构(32)通过传动连接机构(34)相连接，所述触碰机构(36)与滑动机构(35)通过传动连接，所述喷洒机构(37)设于扑沫器框架(31)内下部，所述喷洒机构(37)与扑沫器框架(31)通过螺栓相连接。
2.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述扑沫器框架(31)由丝网除沫板(310)、喷洒室(311)、排放室(312)组成，所述扑沫器框架(31)呈扁圆形结构且其直径与蒸发主体(1)内直径相同，所述丝网除沫板(310)设于扑沫器框架(31)内下部，所述丝网除沫板(310)与扑沫器框架(31)通过螺栓相连接，所述喷洒室(311)设于扑沫器框架(31)内中部且位于丝网除沫板(310)上方，所述喷洒室(311)与扑沫器框架(31)为一体化结构，所述排放室(312)设于扑沫器框架(31)内上部且位于喷洒室(311)上方，所述排放室(312)与扑沫器框架(31)通过电焊相连接。
3.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述推动机构(32)由空心杆筒(320)、净化板(321)、固定块(322)、浮动板(323)、第一复位弹簧(324)、推杆(325)、第一限位块(326)、横向套筒(327)、横向伸缩杆(328)、配动块(329)、第二限位块(3210)组成，所述空心杆筒(320)设于喷洒室(311)上中部，所述净化板(321)设于空心杆筒(320)内下表面，所述净化板(321)与空心杆筒(320)通过螺栓相连接，所述固定块(322)设有两块，所述固定块(322)设于空心杆筒(320)内下壁左右侧且位于净化板(321)上方，所述固定块(322)与空心杆筒(320)通过电焊相连接，所述浮动板(323)设于固定块(322)上方且通过第一复位弹簧(324)相连接，所述推杆(325)设于浮动板(323)上表面且通过电焊相连接，所述第一限位块(326)设有两块且设于推杆(325)中部左右侧，所述第一限位块(326)与推杆(325)通过电焊相连接，所述横向套筒(327)设于推杆(325)上表面，所述横向套筒(327)与推杆(325)通过电焊相连接，所述横向伸缩杆(328)与横向套筒(327)通过套合相连接，所述配动块(329)呈三角形状结构，所述配动块(329)设于横向套筒(327)上表面，所述配动块(329)与横向套筒(327)通过电焊相连接，所述第二限位块(3210)设有两块，所述第二限位块(3210)设于空心杆筒(320)内上壁左右侧且位于横向套筒(327)下方，所述第二限位块(3210)与空心杆筒(320)通过电焊相连接。
4.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述闭合机构(33)由横向空心板(330)、闭合板(331)、第一绳扣(332)、第二绳扣(333)、绳索(334)、第二复位弹簧(335)组成，所述横向空心板(330)设有两块且设于排放室(312)内壁左右侧，所述横向空心板(330)与排放室(312)通过电焊相连接，所述闭合板(331)设有两块且与横向空心板(330)通过套合相连接，所述第一绳扣(332)设有两个且设于闭合板(331)内部左侧，所述第一绳扣(332)与闭合板(331)通过电焊相连接，所述第二绳扣(333)设有两个且位于横向空心板(330)内部左侧，所述第二绳扣(333)与横向空心板(330)通过电焊相连接，所述绳索(334)设有两根，所述绳索(334)一端与第一绳扣(332)缠绕连接且另一端与第二绳扣(333)缠绕相连接，所述第二复位弹簧(335)设有两根，所述第二复位弹簧(335)一端与第二绳扣(333)电焊相连接且另一端与第一绳扣(332)电焊相连接。
5.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述传动连接机构(34)由轨道板(340)、活动板(341)、第三绳扣(342)、固定支座(343)、第一滑轮(344)、第一传动绳(345)组成，所述轨道板(340)设有两块且镶嵌与空心杆筒(320)左右侧，所述活动板(341)设有两块且与轨道板(340)套合相连接，所述活动板(341)一端与浮动板(323)左右侧电焊相连接，所述第三绳扣(342)设有两个且与活动板(341)电焊相连接，所述第一滑轮(344)设有两个且设于固定支座(343)上表面，所述第一滑轮(344)与固定支座(343)通过电焊相连接，所述第一传动绳(345)设有两根，所述第一传动绳(345)一端与第三绳扣(342)缠绕相连接且另一端绕过第一滑轮(344)与滑动机构(35)缠绕相连接。
6.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述滑动机构(35)由固定板(350)、滑动块(351)、第三复位弹簧(352)、支撑板(353)、第二滑轮(354)、第三滑轮(355)、第二传动绳(356)组成，所述固定板(350)设有两块，所述固定板(350)分别位于喷洒室(311)内上壁两端且通过电焊相连接，所述滑动块(351)设有两块且设于固定板(350)上表面，所述滑动块(351)与固定板(350)通过摩擦纹路相配合，所述第三复位弹簧(352)设有两根，所述第三复位弹簧(352)一端与喷洒室(311)内上壁电焊连接且另一端与滑动块(351)电焊连接，所述支撑板(353)设有两块且呈倾斜状设于固定板(350)下表面，所述支撑板(353)与固定板(350)通过电焊相连接，所述第二滑轮(354)设有两个且位于支撑板(353)下表面，所述第二滑轮(354)与支撑板(353)通过电焊相连接，所述第三滑轮(355)设有两个且设于固定板(350)下表面，所述第三滑轮(355)与固定板(350)通过电焊相连接，所述第二传动绳(356)一端与滑动块(351)缠绕相连接且另一端绕过第三滑轮(355)、第二滑轮(354)与触碰机构(36)缠绕连接。
7.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述触碰机构(36)由滑动板(360)、支撑块(361)、第四复位弹簧(362)、齿轮板(363)组成，所述滑动板(360)设有两块，所述支撑块(361)设有两块且设于滑动板(360)下表面左侧，所述支撑块(361)与滑动板(360)通过电焊相连接，所述第四复位弹簧(362)设有两根，所述齿轮板(363)设有两块且设于滑动板(360)左侧表面，所述齿轮板(363)与滑动板(360)通过第四复位弹簧(362)相连接。
8.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述喷洒机构(37)由水泵(370)、齿轮栓(371)、输水管(372)、喷洒头(373)组成，所述水泵(370)设有两个，所述齿轮栓(371)设有两个且位于水泵(370)上表面，所述齿轮栓(371)与水泵(370)通过螺纹旋转连接，所述喷洒头(373)设有5个且呈均匀等距，所述水泵(370)与喷洒头(373)通过输水管(372)相连接。
说明书
一种基于工业废水减排的蒸发处理装置
技术领域
本发明是一种基于工业废水减排的蒸发处理装置，属于废水处理领域。
背景技术
按受污染程度不同，工业废水可分为生产废水及生产污水两类。生产废水是指在使用过程中受到轻度污染或温度增高的水(如设备冷却水);生产污水是指在使用过程中受到严重污染的水，大多具有严重的危害性。2、按工业废水中所含主要污染物的化学性质分类，可分为含无机污染物为主的无机废水、含有机污染物为主的有机废水、兼含有机物和无机物的混合废水、重金属废水、含放射性物质的废水和仅受热污染的冷却水。例如电镀废水和矿物加工过程的废水是无机废水，食品或石油加工过程的废水是有机废水。
但现有技术存在除沫过程中无法彻底将污染物清除干净使得后期废水蒸发效果不佳且污染物隔绝在除沫器上没有清除进而导致设备腐蚀。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业废水减排的蒸发处理装置，以解决现有技术存在除沫过程中无法彻底将污染物清除干净使得后期废水蒸发效果不佳且污染物隔绝在除沫器上没有清除进而导致设备腐蚀的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业废水减排的蒸发处理装置，其结构包括蒸发主体、换热室、扑沫结构、浓缩液出口、进料口、蒸汽压缩机、循环泵、冷凝器、排水器，所述换热室设于蒸发主体内部，所述换热室与蒸发主体通过电焊相连接，所述扑沫结构设于蒸发主体内上部，所述扑沫结构与蒸发主体通过螺栓相连接，所述浓缩液出口设于蒸发主体下表面，所述浓缩液出口与蒸发主体通过电焊相连接，所述进料口设于蒸发主体上表面左侧，所述进料口与蒸发主体通过电焊相连接，所述蒸汽压缩机设于蒸发主体上表面中部且位于进料口右侧，所述蒸汽压缩机与蒸发主体通过电焊相连接，所述冷凝器设于蒸发主体右侧，所述冷凝器与蒸发主体通过循环泵相连接，所述排水器设于冷凝器下表面，所述排水器与冷凝器通过电焊相连接，所述扑沫结构由扑沫器框架、推动机构、闭合机构、传动连接机构、滑动机构、触碰机构、喷洒机构组成，所述扑沫器框架设于蒸发主体内上部，所述扑沫器框架与蒸发主体通过电焊相连接，所述推动机构垂直设于扑沫器框架内中部，所述闭合机构设于推动机构上方，所述闭合机构与推动机构通过套合相连接，所述传动连接机构设于推动机构左右侧，所述滑动机构与推动机构通过传动连接机构相连接，所述触碰机构与滑动机构通过传动连接，所述喷洒机构设于扑沫器框架内下部，所述喷洒机构与扑沫器框架通过螺栓相连接。
进一步地，所述扑沫器框架由丝网除沫板、喷洒室、排放室组成，所述扑沫器框架呈扁圆形结构且其直径与蒸发主体内直径相同，所述丝网除沫板设于扑沫器框架内下部，所述丝网除沫板与扑沫器框架通过螺栓相连接，所述喷洒室设于扑沫器框架内中部且位于丝网除沫板上方，所述喷洒室与扑沫器框架为一体化结构，所述排放室设于扑沫器框架内上部且位于喷洒室上方，所述排放室与扑沫器框架通过电焊相连接。
进一步地，所述推动机构由空心杆筒、净化板、固定块、浮动板、第一复位弹簧、推杆、第一限位块、横向套筒、横向伸缩杆、配动块、第二限位块组成，所述空心杆筒设于喷洒室上中部，所述净化板设于空心杆筒内下表面，所述净化板与空心杆筒通过螺栓相连接，所述固定块设有两块，所述固定块设于空心杆筒内下壁左右侧且位于净化板上方，所述固定块与空心杆筒通过电焊相连接，所述浮动板设于固定块上方且通过第一复位弹簧相连接，所述推杆设于浮动板上表面且通过电焊相连接，所述第一限位块设有两块且设于推杆中部左右侧，所述第一限位块与推杆通过电焊相连接，所述横向套筒设于推杆上表面，所述横向套筒与推杆通过电焊相连接，所述横向伸缩杆与横向套筒通过套合相连接，所述配动块呈三角形状结构，所述配动块设于横向套筒上表面，所述配动块与横向套筒通过电焊相连接，所述第二限位块设有两块，所述第二限位块设于空心杆筒内上壁左右侧且位于横向套筒下方，所述第二限位块与空心杆筒通过电焊相连接。
进一步地，所述闭合机构由横向空心板、闭合板、第一绳扣、第二绳扣、绳索、第二复位弹簧组成，所述横向空心板设有两块且设于排放室内壁左右侧，所述横向空心板与排放室通过电焊相连接，所述闭合板设有两块且与横向空心板通过套合相连接，所述第一绳扣设有两个且设于闭合板内部左侧，所述第一绳扣与闭合板通过电焊相连接，所述第二绳扣设有两个且位于横向空心板内部左侧，所述第二绳扣与横向空心板通过电焊相连接，所述绳索设有两根，所述绳索一端与第一绳扣缠绕连接且另一端与第二绳扣缠绕相连接，所述第二复位弹簧设有两根，所述第二复位弹簧一端与第二绳扣电焊相连接且另一端与第一绳扣电焊相连接。
进一步地，所述传动连接机构由轨道板、活动板、第三绳扣、固定支座、第一滑轮、第一传动绳组成，所述轨道板设有两块且镶嵌与空心杆筒左右侧，所述活动板设有两块且与轨道板套合相连接，所述活动板一端与浮动板左右侧电焊相连接，所述第三绳扣设有两个且与活动板电焊相连接，所述第一滑轮设有两个且设于固定支座上表面，所述第一滑轮与固定支座通过电焊相连接，所述第一传动绳设有两根，所述第一传动绳一端与第三绳扣缠绕相连接且另一端绕过第一滑轮与滑动机构缠绕相连接。
进一步地，所述滑动机构由固定板、滑动块、第三复位弹簧、支撑板、第二滑轮、第三滑轮、第二传动绳组成，所述固定板设有两块，所述固定板分别位于喷洒室内上壁两端且通过电焊相连接，所述滑动块设有两块且设于固定板上表面，所述滑动块与固定板通过摩擦纹路相配合，所述第三复位弹簧设有两根，所述第三复位弹簧一端与喷洒室内上壁电焊连接且另一端与滑动块电焊连接，所述支撑板设有两块且呈倾斜状设于固定板下表面，所述支撑板与固定板通过电焊相连接，所述第二滑轮设有两个且位于支撑板下表面，所述第二滑轮与支撑板通过电焊相连接，所述第三滑轮设有两个且设于固定板下表面，所述第三滑轮与固定板通过电焊相连接，所述第二传动绳一端与滑动块缠绕相连接且另一端绕过第三滑轮、第二滑轮与触碰机构缠绕连接。
进一步地，所述触碰机构由滑动板、支撑块、第四复位弹簧、齿轮板组成，所述滑动板设有两块，所述支撑块设有两块且设于滑动板下表面左侧，所述支撑块与滑动板通过电焊相连接，所述第四复位弹簧设有两根，所述齿轮板设有两块且设于滑动板左侧表面，所述齿轮板与滑动板通过第四复位弹簧相连接。
进一步地，所述喷洒机构由水泵、齿轮栓、输水管、喷洒头组成，所述水泵设有两个，所述齿轮栓设有两个且位于水泵上表面，所述齿轮栓与水泵通过螺纹旋转连接，所述喷洒头设有5个且呈均匀等距，所述水泵与喷洒头通过输水管相连接。
有益效果
本发明一种基于工业废水减排的蒸发处理装置，当废水在蒸发主体内运作处理时，带有的雾沫的气体以一定速度上升通过丝网除沫板进行初步除沫，被处理过后的雾沫其气体则再次通过净化板进行第二净化，浮动板受到气体的力向上浮动，带动着推杆、配动块向上移动，当移动到设定的位置时通过第一限位块、第二限位块相互作用将其固定，闭合板在横向伸缩杆的作用下向横向空心板内部收缩，气体流向排放室，通过蒸汽压缩机、循环泵进行再次处理，活动板随着推杆向上移动，带动一端通过第一传动绳连接的滑动块向右移动，滑动块另一端连接的齿轮板随着第二传动绳的拉力作用向上移动，齿轮板与齿轮栓通过齿轮啮合相配合，齿轮栓通过旋转打开水泵,喷洒头则将水喷洒在丝网除沫板上，将丝网除沫板上面黏有的杂物清除;反之当设备不再运作时，浮动板受到第一复位弹簧的向下作用，带动推杆、横向伸缩杆向下移动，闭合板不再受到横向伸缩杆的撑力，在第二复位弹簧的作用下恢复原始状态，滑动块则在活动板向下移动和第三复位弹簧的作用下而向左移动，齿轮板受到第二传动绳、支撑块的相互向下作用而向下，齿轮栓在齿轮板向下作用下反向旋转，关闭水泵。
本发明一种基于工业废水减排的蒸发处理装置的，通过设有的扑沫结构，使得污染气液在传统技术的基础上进一步净化，提高排放物的安全性以及在气液净化过程中同时对于黏附在除沫器上的污染物进行清除，避免设备遭到腐蚀，有效的提高了净化效果和节约扑沫器更换成本。
