申请日2018.07.12
公开(公告)日2018.11.23
IPC分类号B01D29/03; B01D29/64
摘要
本发明公开了一种便于清理滤渣的污水处理装置，包括底板，所述底板顶部的两侧固定连接有固定板，并且两个固定板的背面转动连接有箱体，所述箱体内壁的两侧之间固定连接有横板，并且横板的底部固定连接有第一滑轨，所述第一滑轨外表面的一侧滑动连接有第一滑块，并且第一滑块的底部固定连接有清理刷，并且第一滑块的正面固定连接有推杆，所述推杆的一端贯穿箱体并延伸至箱体的正面，本发明涉及污水处理技术领域。该便于清理滤渣的污水处理装置，可以实现对于污水处理过程中的滤渣进行快速充分的清理，这样不仅减轻了工作人员的负担，而且节约了时间，提高了工作效率，而且充分的清理便于之后的过滤工作更好的进行。
权利要求书

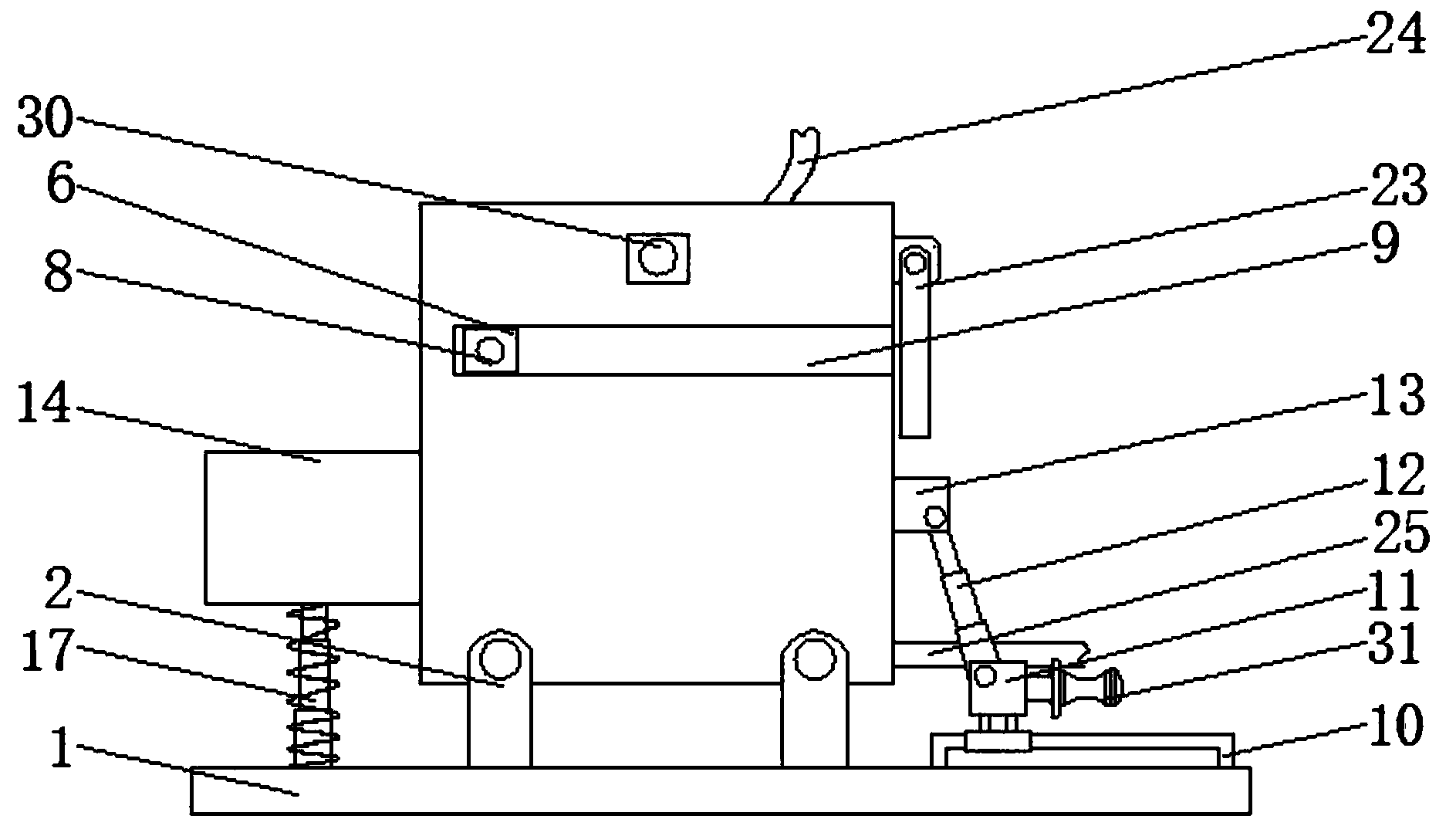

1.一种便于清理滤渣的污水处理装置，包括底板(1)，其特征在于：所述底板(1)顶部的两侧固定连接有固定板(2)，并且两个固定板(2)的背面转动连接有箱体(3)，所述箱体(3)内壁的两侧之间固定连接有横板(4)，并且横板(4)的底部固定连接有第一滑轨(5)，所述第一滑轨(5)外表面的一侧滑动连接有第一滑块(6)，并且第一滑块(6)的底部固定连接有清理刷(7)，并且第一滑块(6)的正面固定连接有推杆(8)，所述推杆(8)的一端贯穿箱体(3)并延伸至箱体(3)的正面;
所述箱体(3)的正面开设有与推杆(8)相适配的矩形孔(9)，所述底板(1)的顶部且位于箱体(3)的一侧固定连接有第二滑轨(10)，并且第二滑轨(10)外表面的一侧滑动连接有第二滑块(11)，所述第二滑块(11)的一侧固定连接有把手(31)，所述第二滑块(11)顶部的一侧转动连接有第一电动伸缩杆(12)，并且第一电动伸缩杆(12)远离第二滑块(11)的一端转动连接有固定块(13)，所述固定块(13)的一侧与箱体(3)的一侧固定连接。
2.根据权利要求1所述的一种便于清理滤渣的污水处理装置，其特征在于：所述箱体(3)的一侧固定连接有固定箱(14)，并且固定箱(14)内壁的两侧均固定连接有卡块(15)，所述卡块(15)的内部开设有卡槽(16)。
3.根据权利要求1所述的一种便于清理滤渣的污水处理装置，其特征在于：所述底板(1)顶部的一侧且位于箱体(3)的另一侧固定连接有第二电动伸缩杆(17)，所述第二电动伸缩杆(17)的顶端贯穿固定箱(14)并延伸至固定箱(14)的内部，所述第二电动伸缩杆(17)延伸至固定箱(14)内部的一端固定连接有稳定箱(18)，并且稳定箱(18)的两侧均滑动连接有与卡槽(16)相适配的卡头(19)，两个所述卡头(19)相对的一侧之间且位于稳定箱(18)的内部固定连接有卡紧弹簧(20)。
4.根据权利要求1所述的一种便于清理滤渣的污水处理装置，其特征在于：所述箱体(3)内壁的两侧之间固定连接有过滤板(21)，并且过滤板(21)的顶部与清理刷(7)的底部相接触。
5.根据权利要求1所述的一种便于清理滤渣的污水处理装置，其特征在于：所述箱体(3)的一侧开设有矩形口(22)，并且箱体(3)一侧的顶部通过连接块转动连接有挡板(23),所述箱体(3)的顶部固定连接有进水管(24)，并且箱体(3)一侧的底部固定连接有出水管(25)。
6.根据权利要求1所述的一种便于清理滤渣的污水处理装置，其特征在于：所述箱体(3)内壁底部的一侧固定连接有水箱(26)，所述水箱(26)顶部的一侧固定连接有喷头(27)，并且水箱(26)内壁的底部固定连接有抽水机(28)，所述抽水机(28)的出水口连通有皮管(29)，所述皮管(29)远离抽水机(28)的一端与喷头(27)的底部连通，所述箱体(3)的正面固定安装有控制开关(30)。
说明书
一种便于清理滤渣的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种便于清理滤渣的污水处理装置。
背景技术
污水处理是指使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物、以及纯溶液，按水污的质性来分，水的污染有两类，一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有未经处理而排放的工业废水，未经处理而排放的生活污水，大量使用化肥、农药、除草剂的农田污水，堆放在河边的工业废弃物和生活垃圾、水土流失、以及矿山污水，处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
目前我们在对污水进行处理时，过滤是我们在处理过程中经常用到的一道工序，但是污水在进行过滤后会在过滤网上留下过滤的残留物，这些残留物清理起来往往十分费时费力，这样不仅增加了工作人员的负担，而且浪费了时间，降低了工作效率，而且清理不充分会对之后的过滤工作造成不好的影响。
发明内容
针对现有技术的不足，本发明提供了一种便于清理滤渣的污水处理装置，解决了污水处理过程中无法快速充分的对过滤后的滤渣进行处理，滤渣处理费时费力的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种便于清理滤渣的污水处理装置，包括底板，所述底板顶部的两侧固定连接有固定板，并且两个固定板的背面转动连接有箱体，所述箱体内壁的两侧之间固定连接有横板，并且横板的底部固定连接有第一滑轨，所述第一滑轨外表面的一侧滑动连接有第一滑块，并且第一滑块的底部固定连接有清理刷，并且第一滑块的正面固定连接有推杆，所述推杆的一端贯穿箱体并延伸至箱体的正面，所述箱体的正面开设有与推杆相适配的矩形孔，所述底板的顶部且位于箱体的一侧固定连接有第二滑轨，并且第二滑轨外表面的一侧滑动连接有第二滑块，所述第二滑块的一侧固定连接有把手，所述第二滑块顶部的一侧转动连接有第一电动伸缩杆，并且第一电动伸缩杆远离第二滑块的一端转动连接有固定块，所述固定块的一侧与箱体的一侧固定连接。
优选的，所述箱体的一侧固定连接有固定箱，并且固定箱内壁的两侧均固定连接有卡块，所述卡块的内部开设有卡槽。
优选的，所述底板顶部的一侧且位于箱体的另一侧固定连接有第二电动伸缩杆，所述第二电动伸缩杆的顶端贯穿固定箱并延伸至固定箱的内部，所述第二电动伸缩杆延伸至固定箱内部的一端固定连接有稳定箱，并且稳定箱的两侧均滑动连接有与卡槽相适配的卡头，两个所述卡头相对的一侧之间且位于稳定箱的内部固定连接有卡紧弹簧。
优选的，所述箱体内壁的两侧之间固定连接有过滤板，并且过滤板的顶部与清理刷的底部相接触。
优选的，所述箱体的一侧开设有矩形口，并且箱体一侧的顶部通过连接块转动连接有挡板,所述箱体的顶部固定连接有进水管，并且箱体一侧的底部固定连接有出水管。
优选的，所述箱体内壁底部的一侧固定连接有水箱，所述水箱顶部的一侧固定连接有喷头，并且水箱内壁的底部固定连接有抽水机，所述抽水机的出水口连通有皮管，所述皮管远离抽水机的一端与喷头的底部连通，所述箱体的正面固定安装有控制开关。
本发明提供了一种便于清理滤渣的污水处理装置。具备以下有益效果：
(1)、该便于清理滤渣的污水处理装置，通过底板顶部的两侧固定连接有固定板，并且两个固定板的背面转动连接有箱体，箱体内壁的两侧之间固定连接有横板，并且横板的底部固定连接有第一滑轨，第一滑轨外表面的一侧滑动连接有第一滑块，并且第一滑块的底部固定连接有清理刷，并且第一滑块的正面固定连接有推杆，推杆的一端贯穿箱体并延伸至箱体的正面，箱体的正面开设有与推杆相适配的矩形孔，底板的顶部且位于箱体的一侧固定连接有第二滑轨，并且第二滑轨外表面的一侧滑动连接有第二滑块，第二滑块顶部的一侧转动连接有第一电动伸缩杆，并且第一电动伸缩杆远离第二滑块的一端转动连接有固定块，固定块的一侧与箱体的一侧固定连接，可以实现对于污水处理过程中的滤渣进行快速充分的清理，这样不仅减轻了工作人员的负担，而且节约了时间，提高了工作效率，而且充分的清理便于之后的过滤工作更好的进行。
(2)、该便于清理滤渣的污水处理装置，通过箱体的一侧固定连接有固定箱，并且固定箱内壁的两侧均固定连接有卡块，卡块的内部开设有卡槽，底板顶部的一侧且位于箱体的另一侧固定连接有第二电动伸缩杆，第二电动伸缩杆的顶端贯穿固定箱并延伸至固定箱的内部，第二电动伸缩杆延伸至固定箱内部的一端固定连接有稳定箱，并且稳定箱的两侧均滑动连接有与卡槽相适配的卡头，两个卡头相对的一侧之间且位于稳定箱的内部固定连接有卡紧弹簧，可以实现对于固定箱的卡紧，这样可以对箱体起到很好的支撑，防止在过滤的过程中箱体发生移动，保证了过滤更好的进行。
(3)、该便于清理滤渣的污水处理装置，通过箱体内壁底部的一侧固定连接有水箱，水箱顶部的一侧固定连接有喷头，并且水箱内壁的底部固定连接有抽水机，抽水机的出水口连通有皮管，皮管远离抽水机的一端与喷头的底部连通，可以实现对于箱体内部的清洗工作，这样可以使滤渣的清理更加充分。
