申请日2018.07.12
公开(公告)日2018.11.23
IPC分类号C02F3/34; C02F103/20
摘要
本发明公开了一种畜牧业废水和粪尿的微生物处理装置，涉及技术畜牧业粪尿处理设备领域。包括底板，底板的顶部固定连接有过滤箱，底板的顶部且位于过滤箱的一侧固定连接有第一电机，并且底板的顶部且位于第一电机的一侧固定连接有净化箱，净化箱内壁的底部通过轴承转动连接有搅拌轴。本发明通过蜗杆的旋转，可以很好的通过蜗轮带动搅拌轴进行旋转，从而可以很好的将污水与微生物添加剂进行混合，净化，大大提高了污水的净化效果，再通过双向螺纹杆的旋转时，间接的带动吸气嘴进行来回运动，从而可以对净化箱内部大面积吸气，大大的提高了臭气的吸收，并且为工作人员提供了一个良好的工作环境。
权利要求书

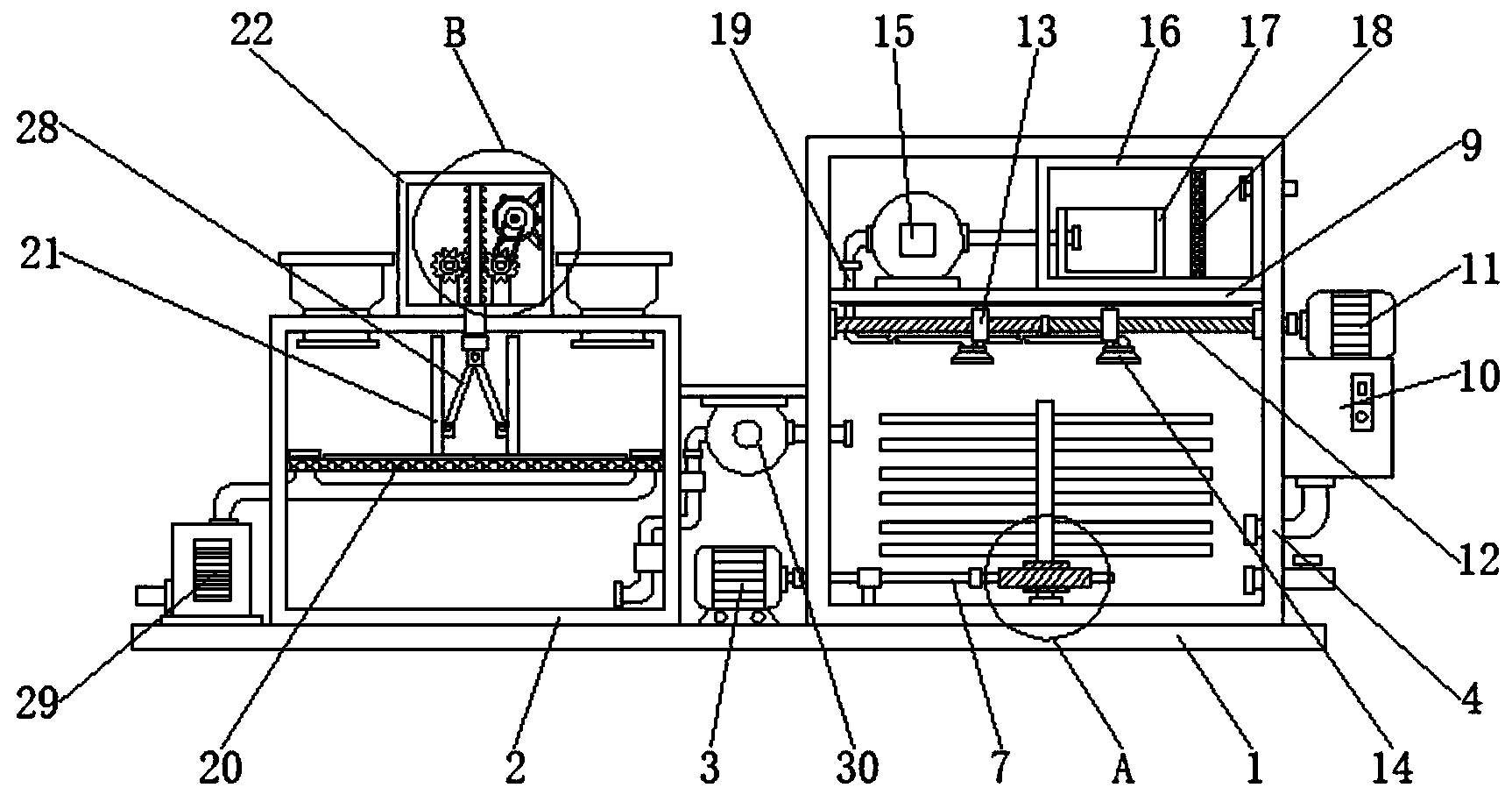

1.一种畜牧业废水和粪尿的微生物处理装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有过滤箱(2)，所述底板(1)的顶部且位于过滤箱(2)的一侧固定连接有第一电机(3)，并且底板(1)的顶部且位于第一电机(3)的一侧固定连接有净化箱(4)，所述净化箱(4)内壁的底部通过轴承转动连接有搅拌轴(5)，所述搅拌轴(5)的外表面套设有蜗轮(6)，并且第一电机(3)的输出轴通过联轴器固定连接有转动轴(7)，所述转动轴(7)的另一端贯穿净化箱(4)并延伸至净化箱(4)的内部，所述转动轴(7)延伸至净化箱(4)内部的一端通过联轴器固定连接有与蜗轮(6)相啮合蜗杆(8)，所述净化箱(4)内壁的两侧之间固定连接有固定板(9)，所述净化箱(4)的一侧固定连接有微生物添加箱(10)，并且微生物添加箱(10)底部通过管道与净化箱(4)的内部连通，所述微生物添加箱(10)的顶部固定连接有第二电机(11)，并且第二电机(11)的输出轴通过联轴器固定连接有双向螺纹杆(12)，所述双向螺纹杆(12)的另一端贯穿净化箱(4)并延伸至净化箱(4)的内部，所述双向螺纹杆(12)延伸至净化箱(4)内部的一端通过轴承与净化箱(4)内壁的一侧转动连接，并且双向螺纹杆(12)两端的外表面均螺纹连接有移动块(13)，所述移动块(13)的底部通过顶杆固定连接有吸气嘴(14)。
2.根据权利要求1所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述固定板(9)顶部的一侧固定连接有吸气泵(15)，所述固定板(9)顶部的另一侧固定连接有处理箱(16)，并且处理箱(16)内壁的底部固定连接有消毒槽(17)，所述处理箱(16)的顶部和底部之间且位于消毒槽(17)的一侧固定连接有过滤网(18)。
3.根据权利要求2所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述吸气泵(15)的吸气口连通有吸气管(19)，所述吸气管(19)的另一端贯穿固定板(9)并延伸至固定板(9)的底部，所述吸气管(19)延伸至固定板(9)底部的一端与吸气嘴(19)的顶部连通，所述吸气泵(15)的出气口通过出气管与消毒槽(17)的内部连通。
4.根据权利要求1所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述过滤箱(2)内壁的两侧之间固定连接有过滤板(20)，所述过滤板(20)顶部的两侧均滑动连接有推板(21)，并且过滤箱(2)的顶部固定连接有活动箱(22)，所述活动箱(22)内壁一侧固定连接有伸缩电机(23)。
5.根据权利要求4所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述伸缩电机(23)输出轴的外表面套设有第一皮带轮(24)，所述活动箱(22)内壁的底部通过支撑杆转动连接有齿轮(25)，所述齿轮(25)的正面固定连接有第二皮带轮(26)，所述第二皮带轮(26)的外表面与第一皮带轮(24)的外表面通过皮带传动连接，并且齿轮(25)的外表面啮合有直齿板(27)。
6.根据权利要求5所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述直齿板(27)的底部依次贯穿活动箱(22)和过滤箱(2)并延伸至过滤箱(2)的内部，所述直齿板(27)延伸至过滤箱(2)内部的一端通过销钉活动连接有连接杆(28)，所述连接杆(28)的另一端通过销钉与推板(21)的一侧活动连接。
7.根据权利要求1所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述底板(1)的顶部且位于过滤箱(2)的另一侧固定连接有抽泵(29)，并且抽泵(29)的抽口通过排污管与过滤板(20)顶部的两侧连通。
8.根据权利要求1所述的一种畜牧业废水和粪尿的微生物处理装置，其特征在于，所述过滤箱(2)的一侧和净化箱(4)另一侧的之间通过支撑板固定连接有水泵(30)，所述水泵(30)的抽水口通过抽水管与过滤箱(2)内部的连通，并且水泵(30)的出水口通过出水管与净化箱(4)的内部连通。
说明书
一种畜牧业废水和粪尿的微生物处理装置
技术领域
本发明属于畜牧业粪尿处理设备技术领域，特别是涉及一种畜牧业废水和粪尿的微生物处理装置。
背景技术
畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节。
在现实生活中，畜牧业在经济发展的早期阶段，常常表现为农作物生产的副业，即所谓，改良牛“后院畜牧业”。随着经济的发展，逐渐的在某些部门发展成为相对独立的产业，但是随着畜牧业的发展，牲畜残留下排泄物存在了很大的问题，现有的牲畜排泄物处理装置存在了大量的缺点，比如，现有粪便和废水处理装置不能很好的对粪便进行处理，处理效率低下，导致严重的污染了牲畜的生殖环境，并且微生物不能很好的与排泄物进行混合，导致净化消毒效果非常差，大大的降低了废水和粪尿的微生物处理装置的实用性。
发明内容
本发明的目的在于提供一种畜牧业废水和粪尿的微生物处理装置，通过过滤箱、第一电机、净化箱、搅拌轴、蜗轮、转动轴、蜗杆、固定板和微生物添加箱的配合设置，转动轴旋转时，就会带动的蜗杆进行旋转，并且蜗杆旋转时，就会通过啮合带动蜗轮进行旋转，间接的带动搅拌轴进行旋转，从而可以很好的将污水与微生物添加剂进行混合，净化，大大提高了污水的净化效果，再通过第二电机、双向螺纹杆、移动块和吸气嘴的配合设置，双向螺纹杆旋转时，就会带动移动块进行来回运动，间接的带动吸气嘴进行来回运动，从而可以对净化箱内部大面积吸气，大大的提高了臭气的吸收，并且为工作人员提供了一个良好的工作环境，解决了现有的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种畜牧业废水和粪尿的微生物处理装置，包括底板，所述底板的顶部固定连接有过滤箱，所述底板的顶部且位于过滤箱的一侧固定连接有第一电机，并且底板的顶部且位于第一电机的一侧固定连接有净化箱，所述净化箱内壁的底部通过轴承转动连接有搅拌轴，所述搅拌轴的外表面套设有蜗轮，并且第一电机的输出轴通过联轴器固定连接有转动轴，所述转动轴的另一端贯穿净化箱并延伸至净化箱的内部，所述转动轴延伸至净化箱内部的一端通过联轴器固定连接有与蜗轮相啮合蜗杆，所述净化箱内壁的两侧之间固定连接有固定板，所述净化箱的一侧固定连接有微生物添加箱，并且微生物添加箱底部通过管道与净化箱的内部连通，所述微生物添加箱的顶部固定连接有第二电机，并且第二电机的输出轴通过联轴器固定连接有双向螺纹杆，所述双向螺纹杆的另一端贯穿净化箱并延伸至净化箱的内部，所述双向螺纹杆延伸至净化箱内部的一端通过轴承与净化箱内壁的一侧转动连接，并且双向螺纹杆两端的外表面均螺纹连接有移动块，所述移动块的底部通过顶杆固定连接有吸气嘴。
进一步地，所述固定板顶部的一侧固定连接有吸气泵，所述固定板顶部的另一侧固定连接有处理箱，并且处理箱内壁的底部固定连接有消毒槽，所述处理箱的顶部和底部之间且位于消毒槽的一侧固定连接有过滤网。
进一步地，所述吸气泵的吸气口连通有吸气管，所述吸气管的另一端贯穿固定板并延伸至固定板的底部，所述吸气管延伸至固定板底部的一端与吸气嘴的顶部连通，所述吸气泵的出气口通过出气管与消毒槽的内部连通。
进一步地，所述过滤箱内壁的两侧之间固定连接有过滤板，所述过滤板顶部的两侧均滑动连接有推板，并且过滤箱的顶部固定连接有活动箱，所述活动箱内壁一侧固定连接有伸缩电机。
进一步地，所述伸缩电机输出轴的外表面套设有第一皮带轮，所述活动箱内壁的底部通过支撑杆转动连接有齿轮，所述齿轮的正面固定连接有第二皮带轮，所述第二皮带轮的外表面与第一皮带轮的外表面通过皮带传动连接，并且齿轮的外表面啮合有直齿板。
进一步地，所述直齿板的底部依次贯穿活动箱和过滤箱并延伸至过滤箱的内部，所述直齿板延伸至过滤箱内部的一端通过销钉活动连接有连接杆，所述连接杆的另一端通过销钉与推板的一侧活动连接。
进一步地，所述底板的顶部且位于过滤箱的另一侧固定连接有抽泵，并且抽泵的抽口通过排污管与过滤板顶部的两侧连通。
进一步地，所述过滤箱的一侧和净化箱另一侧的之间通过支撑板固定连接有水泵，所述水泵的抽水口通过抽水管与过滤箱内部的连通，并且水泵的出水口通过出水管与净化箱的内部连通。
本发明具有以下有益效果：
1、本发明通过过滤箱、第一电机、净化箱、搅拌轴、蜗轮、转动轴、蜗杆、固定板和微生物添加箱的配合设置，转动轴旋转时，就会带动的蜗杆进行旋转，并且蜗杆旋转时，就会通过啮合带动蜗轮进行旋转，间接的带动搅拌轴进行旋转，从而可以很好的将污水与微生物添加剂进行混合，净化，大大提高了污水的净化效果，再通过第二电机、双向螺纹杆、移动块和吸气嘴的配合设置，双向螺纹杆旋转时，就会带动移动块进行来回运动，间接的带动吸气嘴进行来回运动，从而可以对净化箱内部大面积吸气，大大的提高了臭气的吸收，并且为工作人员提供了一个良好的工作环境。
2、本发明通过固定板顶部的一侧固定连接有吸气泵，固定板顶部的另一侧固定连接有处理箱，并且处理箱内壁的底部固定连接有消毒槽，处理箱的顶部和底部之间且位于消毒槽的一侧固定连接有过滤网，通过吸气泵可以很好的臭气进行吸收，再排至消毒槽的内部通过消毒液进行消毒和净化，再通过过滤板进行过滤，大大的提高了环境的保护。
3、本发明通过过滤板、推板、活动箱、伸缩电机、第一皮带轮、齿轮、第二皮带轮、直齿板和连接杆的配合设置，连接杆的另一端通过销钉与推板的一侧活动连接，通过齿轮的旋转，可以很好的带动直齿板进行运动，从而带动连接杆进行运动，并且连接杆运动，就会带动推板进行运动，从而通过推板可以将未过滤的粪便推至过滤板的两侧，以便于更好的清理。
4、本发明通过底板的顶部且位于过滤箱的另一侧固定连接有抽泵，并且抽泵的抽口通过排污管与过滤板顶部的两侧连通，通过抽泵可以很好的将过滤板两侧的粪便抽出过滤箱，避免了粪便对过滤板的堵塞。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
