申请日2018.07.12
公开(公告)日2018.11.23
IPC分类号C02F9/08
摘要
本发明公开了一种新型污水处理装置，包括污水净化器，所述污水净化器的一端安装有水质检测仪，且污水净化器的另一端安装有控制开关，所述污水净化器的上端安装有电机，且污水净化器底端设置有支撑脚，所述电机的一侧设置有进水口，且电机的另一侧设置有药剂进口，所述控制开关的下方设置有把手，所述把手的下方设置有出水口，所述电机的下端连接有搅拌叶。本发明通过设置了抽屉式的过滤层，避免了长时间过滤造成过滤层堵塞而不方便进行更换的问题，通过紫外线灯对雾化后的水汽进行高效消毒杀菌，解决了污水处理过程中消毒杀菌性能差的问题，通过设置了水质检测仪，能对净化后的水体进行快速检验作业。
权利要求书

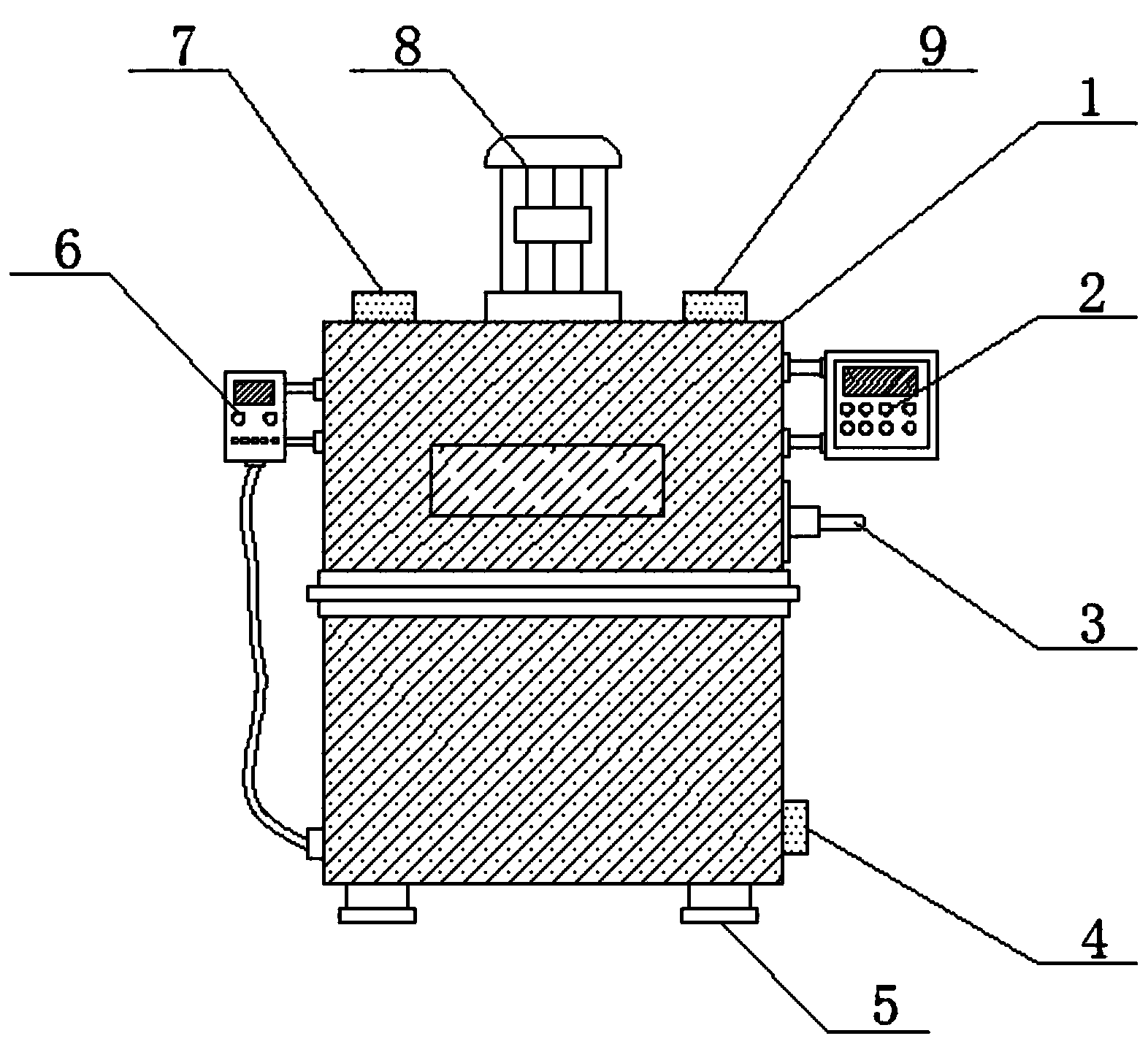

1.一种新型污水处理装置，包括污水净化器(1)，其特征在于：所述污水净化器(1)的一端安装有水质检测仪(6)，且污水净化器(1)的另一端安装有控制开关(2)，所述污水净化器(1)的上端安装有电机(8)，且污水净化器(1)底端设置有支撑脚(5)，所述电机(8)的一侧设置有进水口(7)，且电机(8)的另一侧设置有药剂进口(9);
所述控制开关(2)的下方设置有把手(3)，所述把手(3)的下方设置有出水口(4)，所述电机(8)的下端连接有搅拌叶(19)，所述搅拌叶(19)的下方设置有固定座(16)，所述固定座(16)的上端设置有电动阀门(10)，且固定座(16)的中部设置有滑板(17);
所述固定座(16)的下方安装有水泵(11)，所述水泵(11)的下端连接有雾化喷头(12)，所述雾化喷头(12)的上方设置有隔板(15)，且雾化喷头(12)的下方安装有紫外线灯(14)，所述紫外线灯(14)的外表面设置有玻璃保护罩(13)，所述滑板(17)的中部设置有过滤层(18)。
2.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述水质检测仪(6)、电机(8)、电动阀门(10)、水泵(11)和紫外线灯(14)的输入端与控制开关(2)的输出端电性连接。
3.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述滑板(17)与固定座(16)滑动连接，且滑板(17)与过滤层(18)通过焊接固定连接。
4.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述搅拌叶(19)与电机(8)通过焊接固定连接。
5.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述水泵(11)与雾化喷头(12)通过焊接固定连接。
6.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述紫外线灯(14)与污水净化器(1)的内壁通过螺钉固定连接。
说明书
一种新型污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种新型污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是目前市场上的污水处理装置，没有设置抽屉式过滤层，不能快速便捷的更换过滤层，没有将水体雾化并由紫外线灯进行消毒杀菌，不能快速高效的进行消毒杀菌，没有设置水质检测仪，不能对净化后的水体进行二次检验工作。
发明内容
本发明提供一种新型污水处理装置，可以有效解决上述背景技术中提出的没有设置抽屉式过滤层，不能快速便捷的更换过滤层，没有将水体雾化并由紫外线灯进行消毒杀菌，不能快速高效的进行消毒杀菌，没有设置水质检测仪，不能对净化后的水体进行二次检验工作的问题。
为实现上述目的，本发明提供如下技术方案：一种新型污水处理装置，包括污水净化器，所述污水净化器的一端安装有水质检测仪，且污水净化器的另一端安装有控制开关，所述污水净化器的上端安装有电机，且污水净化器底端设置有支撑脚，所述电机的一侧设置有进水口，且电机的另一侧设置有药剂进口，所述控制开关的下方设置有把手，所述把手的下方设置有出水口，所述电机的下端连接有搅拌叶，所述搅拌叶的下方设置有固定座，所述固定座的上端设置有电动阀门，且固定座的中部设置有滑板，所述固定座的下方安装有水泵，所述水泵的下端连接有雾化喷头，所述雾化喷头的上方设置有隔板，且雾化喷头的下方安装有紫外线灯，所述紫外线灯的外表面设置有玻璃保护罩，所述滑板的中部设置有过滤层
作为本发明的一种新型污水处理装置优选技术方案，所述水质检测仪、电机、电动阀门、水泵和紫外线灯的输入端与控制开关的输出端电性连接。
作为本发明的一种新型污水处理装置优选技术方案，所述滑板与固定座滑动连接，且滑板与过滤层通过焊接固定连接。
作为本发明的一种新型污水处理装置优选技术方案，所述搅拌叶与电机通过焊接固定连接。
作为本发明的一种新型污水处理装置优选技术方案，所述水泵与雾化喷头通过焊接固定连接。
作为本发明的一种新型污水处理装置优选技术方案，所述紫外线灯与污水净化器的内壁通过螺钉固定连接。
与现有技术相比，本发明提供了一种新型污水处理装置，具备以下有益效果：
1、本发明通过设置了抽屉式的过滤层，能快速便捷的更换过滤层，避免了长时间过滤造成过滤层堵塞而不方便进行更换的问题。
2、本发明通过紫外线灯对雾化后的水汽进行高效消毒杀菌，解决了污水处理过程中消毒杀菌性能差的问题。
3、本发明通过设置了水质检测仪，能对净化后的水体进行快速检验作业，大大提高了污水净化的标准性，避免了污水净化不彻底而排放到外界环境中。
