申请日2017.12.07
公开(公告)日2018.10.16
IPC分类号C02F7/00
摘要
本实用新型公开了一种基于定向扩散处理的污水处理设备，包括转板，所述转板的两侧设有对称分布的两组气囊，所述气囊的外侧中间位置设有等距分布的三组以上环形固定肋，其中中间一组环形固定肋靠近转板的一侧通过转动轴与转板连接，所述转板靠近伺服电机的一侧设有等距对称分布的四组以上支撑杆，所述支撑杆远离转板的一端连接有支撑板，所述转板靠近支撑杆的一侧设有PLC控制器，通过无线收发器和PLC控制器配合使用可以进行智能化远程控制，电动伸缩杆伸缩推动连接的转板转动可以实现定向扩散曝气，伺服电机的输出轴转动带动搅拌肋转动对污水进行搅拌可以极大的提高污水的曝气效率，使用方便。
权利要求书

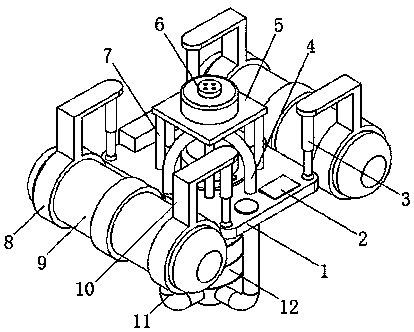

1.一种基于定向扩散处理的污水处理设备，包括转板(1)，其特征在于：所述转板(1)的两侧设有对称分布的两组气囊(9)，所述气囊(9)的外侧中间位置设有等距分布的三组以上环形固定肋(8)，其中中间一组环形固定肋(8)靠近转板(1)的一侧通过转动轴与转板(1)连接，所述转板(1)的上侧中间位置设有伺服电机(13)，所述转板(1)靠近伺服电机(13)的一侧设有等距对称分布的四组以上支撑杆(7)，所述支撑杆(7)远离转板(1)的一端连接有支撑板(5)，所述转板(1)靠近支撑杆(7)的一侧设有PLC控制器(2)，所述转板(1)靠近支撑杆(7)的另一侧设有电池(16)，所述PLC控制器(2)的输入端电连接电池(16)的输出端，所述PLC控制器(2)的输出端电连接伺服电机(13)的输入端。
2.根据权利要求1所述的一种基于定向扩散处理的污水处理设备，其特征在于：所述环形固定肋(8)的上侧设有等距对称分布的四组以上L型连接板(10)，所述L型连接板(10)远离环形固定肋(8)的一侧通过万向接头连接电动伸缩杆(3)的一端，所述电动伸缩杆(3)的另一端通过万向接头与转板(1)连接。
3.根据权利要求1所述的一种基于定向扩散处理的污水处理设备，其特征在于：所述伺服电机(13)的输出轴通过联轴器连接转动轴的一端，所述转动轴的另一端贯穿转板(1)并连接有主轴(18)，所述主轴(18)的中间位置设有搅拌肋(12)。
4.根据权利要求1所述的一种基于定向扩散处理的污水 处理设备，其特征在于：所述支撑板(5)的上侧设有真空气泵(6)，所述真空气泵(6)的出气口连接有四组以上导气管(4)，所述导气管(4)的一端贯穿转板(1)并连接输气管(11)的一端，所述输气管(11)的另一端均连接有曝气筒(15)，所述PLC控制器(2)的输出端电连接真空气泵(6)的输入端。
5.根据权利要求1所述的一种基于定向扩散处理的污水处理设备，其特征在于：所述转板(1)靠近PLC控制器(2)的一侧设有无线收发器(14)，所述转板(1)远离无线收发器(14)的一侧设有水质检测仪(17)，所述水质检测仪(17)的输出端电连接PLC控制器(2)的输入端，所述PLC控制器(2)双向电连接无线收发器(14)。
说明书
一种基于定向扩散处理的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种基于定向扩散处理的污水处理设备。
背景技术
污水处理过程中，为使得污水与空气充分接触，以使得其内部微生物得以充分反应，常常会采用曝气设备在污水处理工艺中对污水进行充氧处理。现有的曝气设备基本采用固定构造，而在针对污水处理对象中污物聚集区域，或膜设备等特定处理区域进行曝气处理过程中，对应区域内的处理对象难以得到针对性的曝气处理，故现有的曝气设备难以在以上情形形成良好的曝气处理效果，如申请公布号201720868895.X的专利公开了一种基于定向扩散处理的污水处理设备，曝气扩散板通过气流管道连接至空气压缩机之上，所述气流管道的上端部设置有采用球形结构的进气端体，所述曝气扩散板的底端部设置有进气套管，进气套管采用贴合于进气端体端面的弧形结构，所述进气端体延伸至进气套管内部;所述曝气扩散板的两侧分别设置有多个调节液压缸，其均连接至曝气扩散板的底端部之上，但是以上专利在使用过程中，无法进行智能化远程控制，无法实现定向扩散曝气，曝气效率不高，使用不便。
为此我们提供了一种基于定向扩散处理的污水处理设备。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种基于定向扩散处理的污水处理设备，可以进行智能化远程控制，可以实现定向扩散曝气，可以极大的提高污水的曝气效率，使用方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于定向扩散处理的污水处理设备，包括转板，所述转板的两侧设有对称分布的两组气囊，所述气囊的外侧中间位置设有等距分布的三组以上环形固定肋，其中中间一组环形固定肋靠近转板的一侧通过转动轴与转板连接，所述转板的上侧中间位置设有伺服电机，所述转板靠近伺服电机的一侧设有等距对称分布的四组以上支撑杆，所述支撑杆远离转板的一端连接有支撑板，所述转板靠近支撑杆的一侧设有PLC控制器，所述转板靠近支撑杆的另一侧设有电池，所述PLC控制器的输入端电连接电池的输出端，所述PLC控制器的输出端电连接伺服电机的输入端。
作为本实用新型的一种优选技术方案，所述环形固定肋的上侧设有等距对称分布的四组以上L型连接板，所述L型连接板远离环形固定肋的一侧通过万向接头连接电动伸缩杆的一端，所述电动伸缩杆的另一端通过万向接头与转板连接。
作为本实用新型的一种优选技术方案，所述伺服电机的输出轴通过联轴器连接转动轴的一端，所述转动轴的另一端贯穿转板并连接有主轴，所述主轴的中间位置设有搅拌肋。
作为本实用新型的一种优选技术方案，所述支撑板的上侧设有真空气泵，所述真空气泵的出气口连接有四组以上导气管，所述导气管的一端贯穿转板并连接输气管的一端，所述输气管的另一端均连接有曝气筒，所述PLC控制器的输出端电连接真空气泵的输入端。
作为本实用新型的一种优选技术方案，所述转板靠近PLC控制器的一侧设有无线收发器，所述转板远离无线收发器的一侧设有水质检测仪，所述水质检测仪的输出端电连接PLC控制器的输入端，所述PLC控制器双向电连接无线收发器。
与现有技术相比，本实用新型的有益效果是：通过无线收发器和PLC控制器配合使用可以进行智能化远程控制，电动伸缩杆伸缩推动连接的转板转动可以实现定向扩散曝气，伺服电机的输出轴转动带动搅拌肋转动对污水进行搅拌可以极大的提高污水的曝气效率，使用方便。
