申请日2018.01.09
公开(公告)日2018.05.08
IPC分类号C02F1/00; B01F11/00; B01F15/00
摘要
本发明公开了一种化工污水处理池，包括池体、转轴及驱动电机，所述转轴上设有振动搅拌装置，所述振动搅拌装置包括套设于所述转轴上并可于所述转轴转动时上下动作的搅拌轴和设于所述搅拌轴上搅拌组件，所述搅拌轴与转轴止转配合;所述池体内壁上设有紊流部件。本发明有效实现处理池内物料处于紊流状态，进而污水与药剂之间的混合非常充分，污水处理效果好，且效率高;另外通过在池体内壁上设置紊流部件，使得物料在流动时更加紊乱，进而提升了搅拌效果。
权利要求书

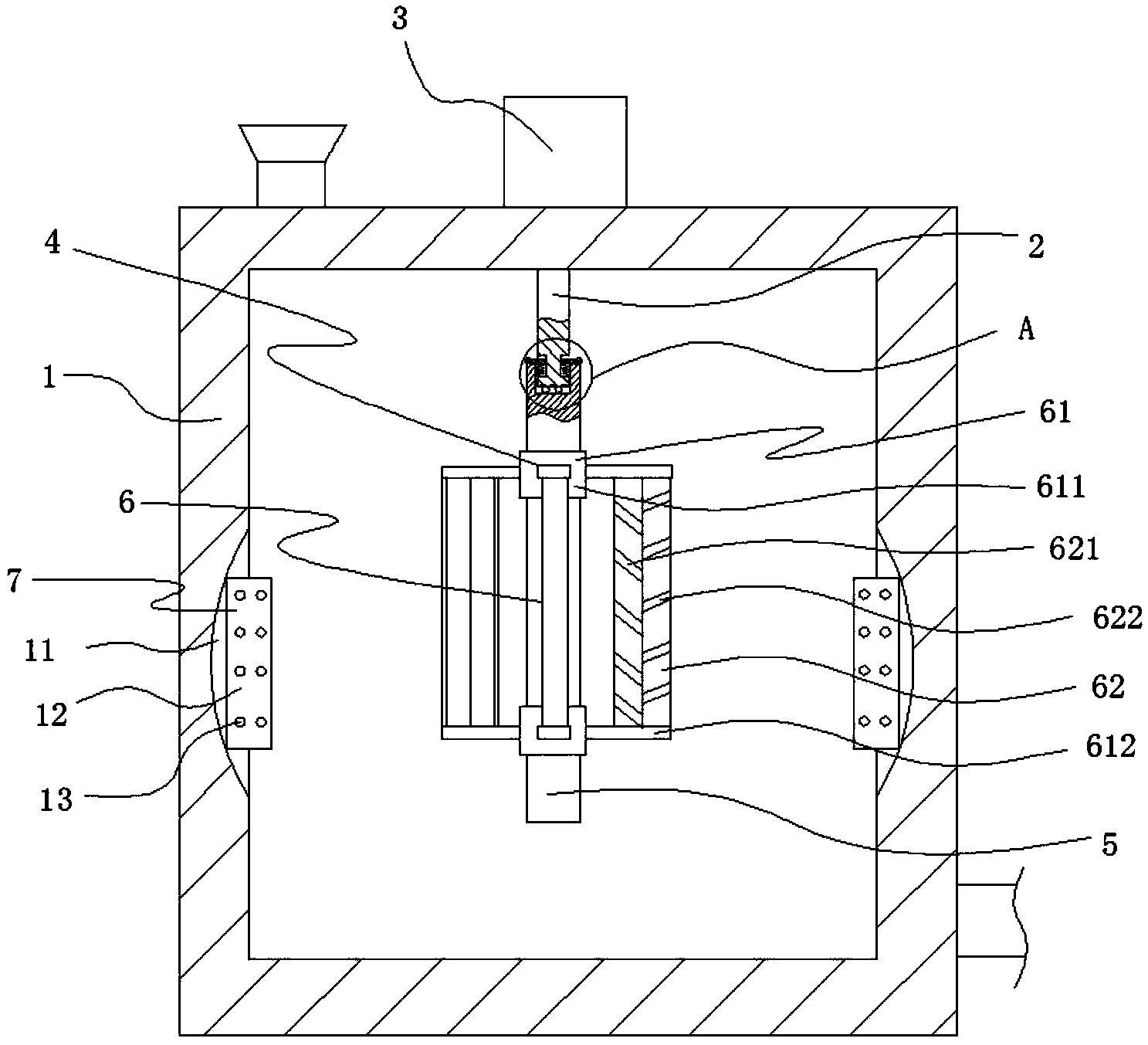

1.一种化工污水处理池，包括池体(1)、转轴(2)及驱动电机(3)，其特征在于：所述转轴(2)上设有振动搅拌装置(4)，所述振动搅拌装置(4)包括套设于所述转轴(2)上并可于所述转轴转动时上下动作的搅拌轴(5)和设于所述搅拌轴上搅拌组件(6)，所述搅拌轴(5)与转轴(2)止转配合;所述池体(1)内壁上设有紊流部件(7)。
2.根据权利要求1所述的化工污水处理池，其特征在于：所述紊流部件(7)包括设于所述池体内壁上的多个紊流槽(11)、设于所述紊流槽内壁上的挡板(12)及设于所述挡板上的多个通孔(13)。
3.根据权利要求1所述的化工污水处理池，其特征在于：所述搅拌轴(5)上设有与所述转轴(2)相配合的插接槽(51)，所述转轴(2)与插接槽(51)底壁之间设有多个滚珠(8)，所述转轴(2)上设有多个与所述滚珠(8)相配合的第一凹槽(21)，所述插接槽(51)底壁上设有多个与所述滚珠相配合的第二凹槽(511)。
4.根据权利要求1所述的化工污水处理池，其特征在于：所述插接槽(51)内壁上通过一连接结构可拆卸连接有多个止转块(52)，所述转轴(2)上设有与所述止转块(52)相配合的止转槽(22)，所述止转块(52)与止转槽(22)内壁之间设有复位件(53)。
5.根据权利要求4所述的化工污水处理池，其特征在于：所述连接结构包括设于所述插接槽(51)内壁上与所述止转块(52)相配合的安置槽(512)、设于所述安置槽内壁上的第一螺纹孔、设于所述止转块(52)上的第二螺纹孔及可分别与所述第一螺纹孔和第二螺纹孔螺接的螺杆。
6.根据权利要求1所述的化工污水处理池，其特征在于：所述搅拌组件(6)包括套设连接于所述转轴(5)上且呈上下设置的两连接件(61)和连接于所述两连接件(61)之间的多块竖直设置的V型板(62)。
7.根据权利要求1所述的化工污水处理池，其特征在于：所述连接件(61)包括套接于所述搅拌轴(5)上的轴套(611)和多根连接于所述轴套上的连接杆(612)，所述V型板(62)两端分别与所述连接杆(612)连接。
8.根据权利要求7所述的化工污水处理池，其特征在于：所述V型板(62)上设有第一导流槽(621)和第二导流槽(622)。
说明书
一种化工污水处理池
技术领域
本发明属于化工生产技术领域，尤其是涉及一种化工污水处理池。
背景技术
在化工污水由于存在多种化学离子，从而经常需要投加药剂来对化学离子进行中和，使得污水达到排放标准。但传统的污水处理池，其对于污水与药剂的混合效果较差，导致污水处理效果差，且效率低下。
发明内容
本发明为了克服现有技术的不足，提供一种污水处理效率高的化工污水处理池。
为了实现上述目的，本发明采用以下技术方案：一种化工污水处理池，包括池体、转轴及驱动电机，所述转轴上设有振动搅拌装置，所述振动搅拌装置包括套设于所述转轴上并可于所述转轴转动时上下动作的搅拌轴和设于所述搅拌轴上搅拌组件，所述搅拌轴与转轴止转配合;所述池体内壁上设有紊流部件。本发明通过在转轴上设置振动搅拌装置，当转轴转动时，套设在转轴上的搅拌轴在随转轴旋转的同时还能上下动作，进而增强了搅拌轴和搅拌组件在旋转时的振幅，有效实现处理池内物料处于紊流状态，进而污水与药剂之间的混合非常充分，污水处理效果好，且效率高;另外通过在池体内壁上设置紊流部件，使得物料在流动时更加紊乱，进而提升了搅拌效果。
进一步的，所述紊流部件包括设于所述池体内壁上的多个紊流槽、设于所述紊流槽内壁上的挡板及设于所述挡板上的多个通孔;紊流槽的设置增加了池体内壁的不平整性，由于从紊流槽中流出的物料与紊流槽外部物料的流动速度不同，进而两者会发生碰撞，实现了对物料的紊流作用，另外通过设置挡板并在挡板上设置供物料通过的通孔，进一步增强了对物料的紊流作用。
进一步的，所述搅拌轴上设有与所述转轴相配合的插接槽，所述转轴与插接槽底壁之间设有多个滚珠，所述转轴上设有多个与所述滚珠相配合的第一凹槽，所述插接槽底壁上设有多个与所述滚珠相配合的第二凹槽;当搅拌轴随着转轴转动时，滚珠在与转轴底端面的摩擦力作用下会发生滚动，当滚珠滚入或滚出第一凹槽和第二凹槽时，即实现了搅拌轴相对于转轴的上下动作，进而使得搅拌轴能发生一定程度的振动，使得废水与药剂之间的混合更为均匀。
进一步的，所述插接槽内壁上通过一连接结构可拆卸连接有多个止转块，所述转轴上设有与所述止转块相配合的止转槽，所述止转块与止转槽内壁之间设有复位件;通过止转块与止转槽的配合实现了搅拌轴和转轴的止转配合，进而使得搅拌轴能随转一起转动，止转块与插接槽内壁可拆卸连接。进而便于在装配过程中将止转块插入到止转槽内，通过在止转块的下表面与止转槽的底壁之间设置复位件，保证滚珠在第一、二凹槽滚动时能带动搅拌轴相对于转轴上下移动。
进一步的，所述连接结构包括设于所述插接槽内壁上与所述止转块相配合的安置槽、设于所述安置槽内壁上的第一螺纹孔、设于所述止转块上的第二螺纹孔及可分别与所述第一螺纹孔和第二螺纹孔螺接的螺杆。
进一步的，所述搅拌组件包括套设连接于所述转轴上且呈上下设置的两连接件和连接于所述两连接件之间的多块竖直设置的V型板;当主轴转动时，V型板能随之一起转动，且由于V型结构的设置，使得池体内的物料在V型板的挤压力作用下沿V型板的两面扩散开，进而与周围的物料发生碰撞，达到一较好的搅拌效果。
进一步的;所述连接件包括套接于所述搅拌轴上的轴套和多根连接于所述轴套上的连接杆，所述V型板两端分别与所述连接杆连接;保证了整个搅拌组件的连接强度。
进一步的;所述V型板上设有第一导流槽和第二导流槽;从不同导流槽流出的物料不仅速度不同且方向也不同，进而进一步增强了物料间的撞击程度，进一步提升了搅拌效果。
综上所述，本发明有效实现处理池内物料处于紊流状态，进而污水与药剂之间的混合非常充分，污水处理效果好，且效率高;另外通过在池体内壁上设置紊流部件，使得物料在流动时更加紊乱，进而提升了搅拌效果。
