申请日2018.01.10
公开(公告)日2018.11.20
IPC分类号F16L3/205
摘要
本实用新型公开了一种水处理管道用固定装置，涉及水处理技术领域。该水处理管道用固定装置，包括底座，所述底座的顶部通过转轴活动连接有两个受力板，所述底座的顶部固定连接有受力块，所述受力块的两侧均通过转轴活动连接有底板，所述受力板上贯穿设置有滚珠丝杠，所述滚珠丝杠的一侧固定连接有缓冲装置，所述底板靠近受力板内壁的一侧通过减压弹簧与受力板的内壁固定连接。该水处理管道用固定装置，通过缓冲装置的改良，以及受力板、受力块、底板、滚珠丝杠和减压弹簧等部件的配合使用，避免了由于管道内液体流动速率极差值过大而导致的管道震动严重所引发的固定装置脱落。
权利要求书

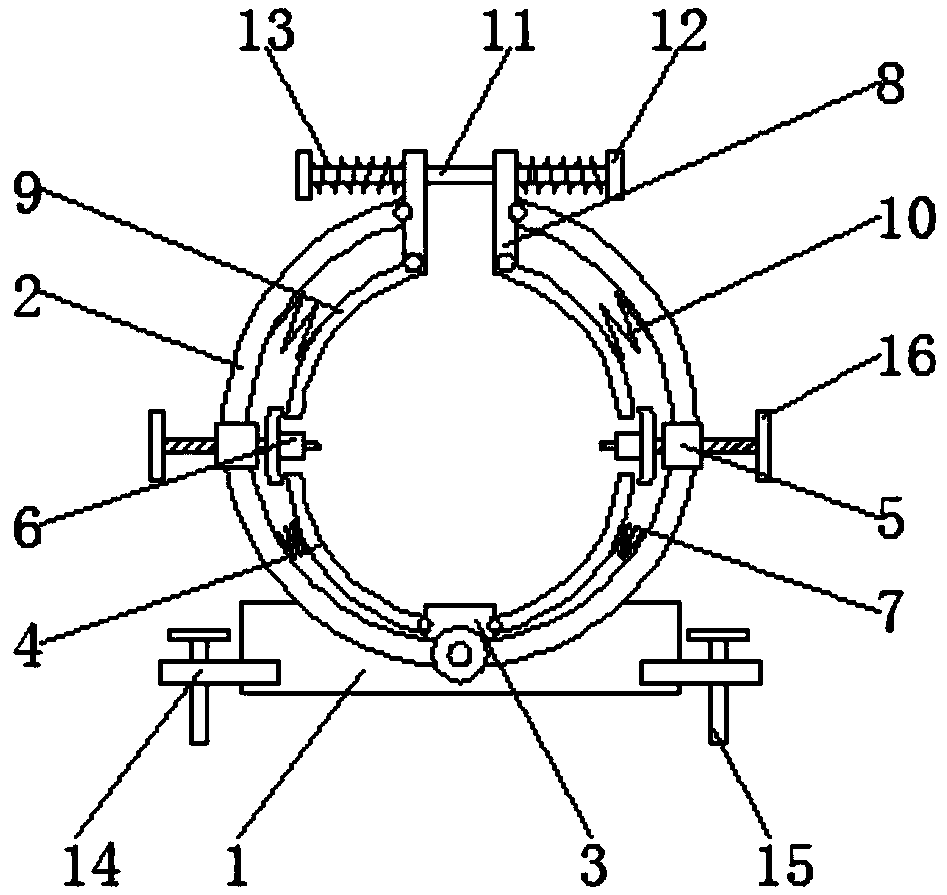

1.一种水处理管道用固定装置，包括底座(1)，其特征在于：所述底座(1)的顶部通过转轴活动连接有两个受力板(2)，所述底座(1)的顶部固定连接有受力块(3)，所述受力块(3)的两侧均通过转轴活动连接有底板(4)，所述受力板(2)上贯穿设置有滚珠丝杠(5)，所述滚珠丝杠(5)的一侧固定连接有缓冲装置(6)，所述底板(4)靠近受力板(2)内壁的一侧通过减压弹簧(7)与受力板(2)的内壁固定连接，所述受力板(2)的顶部通过转轴活动连接有连接板(8)，所述连接板(8)的底部通过转轴活动连接有顶板(9)，所述顶板(9)靠近受力板(2)内壁的一侧通过受力弹簧(10)与受力板(2)的内壁固定连接，且两个连接板(8)之间贯穿设置有导向杆(11)，所述导向杆(11)的两端均固定连接有导向块(12)，所述导向块(12)通过导向弹簧(13)与连接板(8)的表面固定连接，且导向弹簧(13)环绕设置于导向杆(11)的表面;
所述缓冲装置(6)包括橡胶板(63)，所述橡胶板(63)的一侧通过转轴与滚珠丝杠(5)活动连接，所述橡胶板(63)远离滚珠丝杠(5)的一侧固定连接有缓冲外壳(64)，所述缓冲外壳(64)远离橡胶板(63)的一侧贯穿设置有磁铁块(67)，所述磁铁块(67)位于缓冲外壳(64)外部的一侧镶嵌有金属球(66)，所述磁铁块(67)位于缓冲外壳(64)内腔的一侧固定连接有位移块(62)，所述位移块(62)的顶部和底部均贯穿设置有位移杆(65)，所述位移杆(65)的两端均与缓冲外壳(64)的内壁固定连接，所述位移块(62)的一侧通过位移弹簧(61)与缓冲外壳(64)的内壁固定连接，且位移弹簧(61)环绕设置于位移杆(65)的表面。
2.根据权利要求1所述的一种水处理管道用固定装置，其特征在于：所述底座(1)的两侧均镶嵌有安装板(14)，且安装板(14)上贯穿设置有安装螺栓(15)。
3.根据权利要求1所述的一种水处理管道用固定装置，其特征在于：所述滚珠丝杠(5)远离缓冲装置(6)的一侧固定连接有转动板(16)。
4.根据权利要求1所述的一种水处理管道用固定装置，其特征在于：所述位移块(62)的顶部和底部均通过转轴活动连接有位移轮(68)，且位移轮(68)与缓冲外壳(64)的内壁接触。
说明书
一种水处理管道用固定装置
技术领域
本实用新型涉及水处理技术领域，具体为一种水处理管道用固定装置。
背景技术
中国是一个干旱缺水严重的国家，占全球水资源的百分之六，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有两千两百立方米，仅为世界平均水平的四分之一、美国的五分之一，在世界上名列一百二十一位，是全球十三个人均水资源最贫乏的国家之一，为了减少水资源的污染，对废水的处理尤为重要，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，水处理管道在使用时，需要使用固定装置对其进行固定操作。
传统的固定装置，容易出现由于管道内液体流动速率极差值过大而导致的管道震动严重所引发的固定装置脱落，增加了固定装置的检修频率，增加成本的同时降低了工作效率，给使用者的使用带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种水处理管道用固定装置，解决了容易出现由于管道内液体流动速率极差值过大而导致管道震动严重所引发的固定装置脱落的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种水处理管道用固定装置，包括底座，所述底座的顶部通过转轴活动连接有两个受力板，所述底座的顶部固定连接有受力块，所述受力块的两侧均通过转轴活动连接有底板，所述受力板上贯穿设置有滚珠丝杠，所述滚珠丝杠的一侧固定连接有缓冲装置，所述底板靠近受力板内壁的一侧通过减压弹簧与受力板的内壁固定连接，所述受力板的顶部通过转轴活动连接有连接板，所述连接板的底部通过转轴活动连接有顶板，所述顶板靠近受力板内壁的一侧通过受力弹簧与受力板的内壁固定连接，且两个连接板之间贯穿设置有导向杆，所述导向杆的两端均固定连接有导向块，所述导向块通过导向弹簧与连接板的表面固定连接，且导向弹簧环绕设置于导向杆的表面。
所述缓冲装置包括橡胶板，所述橡胶板的一侧通过转轴与滚珠丝杠活动连接，所述橡胶板远离滚珠丝杠的一侧固定连接有缓冲外壳，所述缓冲外壳远离橡胶板的一侧贯穿设置有磁铁块，所述磁铁块位于缓冲外壳外部的一侧镶嵌有金属球，所述磁铁块位于缓冲外壳内腔的一侧固定连接有位移块，所述位移块的顶部和底部均贯穿设置有位移杆，所述位移杆的两端均与缓冲外壳的内壁固定连接，所述位移块的一侧通过位移弹簧与缓冲外壳的内壁固定连接，且位移弹簧环绕设置于位移杆的表面。
优选的，所述底座的两侧均镶嵌有安装板，且安装板上贯穿设置有安装螺栓。
优选的，所述滚珠丝杠远离缓冲装置的一侧固定连接有转动板。
优选的，所述位移块的顶部和底部均通过转轴活动连接有位移轮，且位移轮与缓冲外壳的内壁接触。
(三)有益效果
本实用新型提供了一种水处理管道用固定装置。具备以下有益效果：该水处理管道用固定装置，通过缓冲装置的改良，以及受力板、受力块、底板、滚珠丝杠和减压弹簧等部件的配合使用，避免了由于管道内液体流动速率极差值过大而导致的管道震动严重所引发的固定装置脱落，减少了固定装置的检修频率，降低成本的同时提高了工作效率，方便了使用者的使用。
