申请日2018.01.10
公开(公告)日2018.10.19
IPC分类号B01D21/04
摘要
本实用新型公开了一种污水处理淤泥清理装置，包括沉淀池，所述沉淀池的底部一侧设有蓄水槽，蓄水槽的内部安装有排污泵，排污泵的输出端连接有排污管，且排污管延伸至沉淀池的外部，所述沉淀池的内壁两侧下部均固定有安装板，螺纹杆上螺纹套接有滑动块，而限位杆贯穿滑动块，所述滑动块的顶部安装有安装块，安装块的顶部安装有旋转喷头，旋转喷头的输入端连接有管道，管道远离旋转喷头的一端连接在水箱上，所述滑动块远离蓄水槽的一侧固定有挡泥板，且挡泥板与沉淀池的内底壁相互垂直设置，所述挡泥板的底部固定有毛刷，毛刷的下端与沉淀池的内底壁相接触。本实用新型结构新颖，设计巧妙，结构合理，适合推广。
权利要求书

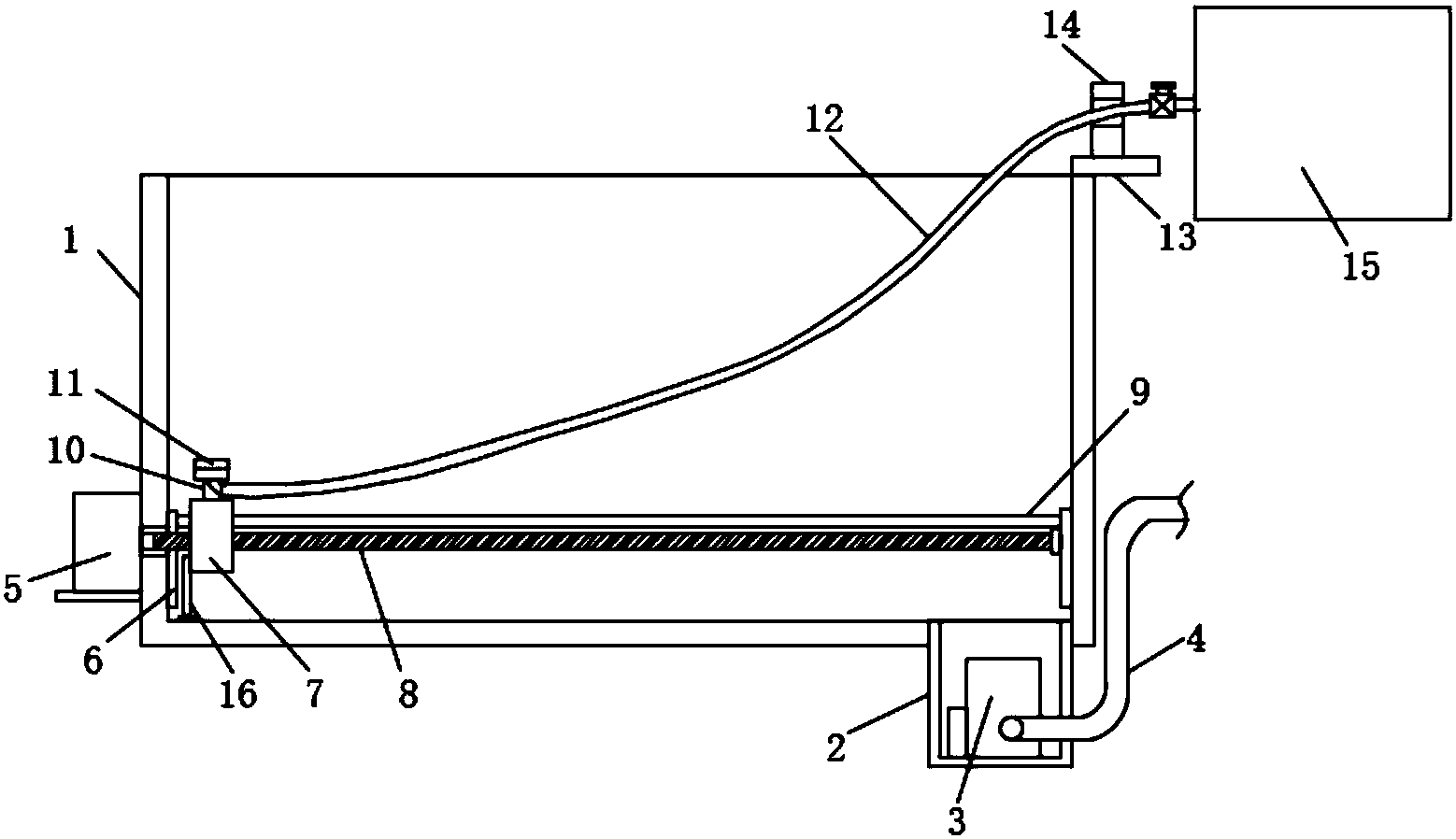

1.一种污水处理淤泥清理装置，包括沉淀池(1)，其特征在于，所述沉淀池(1)的底部一侧设有蓄水槽(2)，蓄水槽(2)的内部安装有排污泵(3)，排污泵(3)的输出端连接有排污管(4)，且排污管(4)延伸至沉淀池(1)的外部，所述沉淀池(1)的内壁两侧下部均固定有安装板(6)，两个安装板(6)之间的上部固定有限位杆(9)，沉淀池(1)的侧面下部固定有电机座，电机座上安装有驱动电机(5)，驱动电机(5)的输出轴通过联轴器固定有螺纹杆(8)，螺纹杆(8)上螺纹套接有滑动块(7)，而限位杆(9)贯穿滑动块(7)，所述滑动块(7)的顶部安装有安装块(10)，安装块(10)的顶部安装有旋转喷头(11)，旋转喷头(11)的输入端连接有管道(12)，管道(12)远离旋转喷头(11)的一端连接在水箱(15)上，所述滑动块(7)远离蓄水槽(2)的一侧固定有挡泥板(16)，且挡泥板(16)与沉淀池(1)的内底壁相互垂直设置，所述挡泥板(16)的底部固定有毛刷(19)，毛刷(19)的下端与沉淀池(1)的内底壁相接触。
2.根据权利要求1所述的一种污水处理淤泥清理装置，其特征在于，所述滑动块(7)的侧面中部设有螺纹孔(18)，而螺纹杆(8)螺纹连接在螺纹孔(18)中。
3.根据权利要求1所述的一种污水处理淤泥清理装置，其特征在于，所述滑动块(7)的侧面上部设有安装孔，安装孔安装有滑动轴承(17)，而限位杆(9)贯穿滑动轴承(17)的内圈。
4.根据权利要求1所述的一种污水处理淤泥清理装置，其特征在于，所述水箱(15)的内底部安装有水泵，水泵的输出端与管道(12)连接。
5.根据权利要求1所述的一种污水处理淤泥清理装置，其特征在于，所述沉淀池(1)的顶部固定有横板(13)，横板(13)的顶部安装有限位套(14)，管道(12)贯穿限位套(14)设置。
6.根据权利要求1所述的一种污水处理淤泥清理装置，其特征在于，所述挡泥板(16)通过螺栓固定在滑动块(7)的侧面。
说明书
一种污水处理淤泥清理装置
技术领域
本实用新型涉及淤泥清理技术领域，尤其涉及一种污水处理淤泥清理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
污水处理时，需要将污水放入沉淀池中沉淀，目的让杂质沉淀下来，方便后续的处理，为此，本实用新型提出一种污水处理淤泥清理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理淤泥清理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理淤泥清理装置，包括沉淀池，所述沉淀池的底部一侧设有蓄水槽，蓄水槽的内部安装有排污泵，排污泵的输出端连接有排污管，且排污管延伸至沉淀池的外部，所述沉淀池的内壁两侧下部均固定有安装板，两个安装板之间的上部固定有限位杆，沉淀池的侧面下部固定有电机座，电机座上安装有驱动电机，驱动电机的输出轴通过联轴器固定有螺纹杆，螺纹杆上螺纹套接有滑动块，而限位杆贯穿滑动块，所述滑动块的顶部安装有安装块，安装块的顶部安装有旋转喷头，旋转喷头的输入端连接有管道，管道远离旋转喷头的一端连接在水箱上，所述滑动块远离蓄水槽的一侧固定有挡泥板，且挡泥板与沉淀池的内底壁相互垂直设置，所述挡泥板的底部固定有毛刷，毛刷的下端与沉淀池的内底壁相接触。
优选的，所述滑动块的侧面中部设有螺纹孔，而螺纹杆螺纹连接在螺纹孔中。
优选的，所述滑动块的侧面上部设有安装孔，安装孔安装有滑动轴承，而限位杆贯穿滑动轴承的内圈。
优选的，所述水箱的内底部安装有水泵，水泵的输出端与管道连接。
优选的，所述沉淀池的顶部固定有横板，横板的顶部安装有限位套，管道贯穿限位套设置。
优选的，所述挡泥板通过螺栓固定在滑动块的侧面。
与现有技术相比，本实用新型的有益效果是：通过管道远离旋转喷头的一端连接在水箱上，滑动块远离蓄水槽的一侧固定有挡泥板，且挡泥板与沉淀池的内底壁相互垂直设置，挡泥板的底部固定有毛刷，毛刷的下端与沉淀池的内底壁相接触，在使用时，驱动电机带动螺纹杆转动，从而实现滑动块的左右移动，进而实现挡泥板的左右移动，这样就可以将沉淀池内的淤泥推到蓄水槽中，方便排污泵将淤泥排走，通过安装块的顶部安装有旋转喷头，旋转喷头的输入端连接有管道，管道远离旋转喷头的一端连接在水箱上，旋转喷头通水时，会发生旋转，从而对沉淀池的内壁进行冲刷，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
