申请日2018.01.10
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本发明属于水处理设备技术领域，公开了一种去除污水杂质的装置，包括机架，机架上设有净水桶，净水桶的下部设有收水口，净水桶的顶部设有储水仓，储水仓内设有隔板，储水仓上设有通孔;储水仓上设有进水环，进水环设有进水口和出水口;净水桶的上部设有筛网;还包括转动轴，转动轴顶端转动叶片，转动轴底端搅拌叶片;转动轴的底部呈波纹状，且转动轴的底部滑动连接有推杆;净水桶的底部设有进气筒，进气筒内滑动连接有滑板，净水桶上设有进气口和吸气口;推杆的底端固定在滑板上。本发明解决了现有技术处理污水时，污水与氢氧化铝胶体相对静置，导致只有底部的污水中的杂质被吸附，使得净水桶上部的污水中的杂质处理效果不佳的问题。
权利要求书

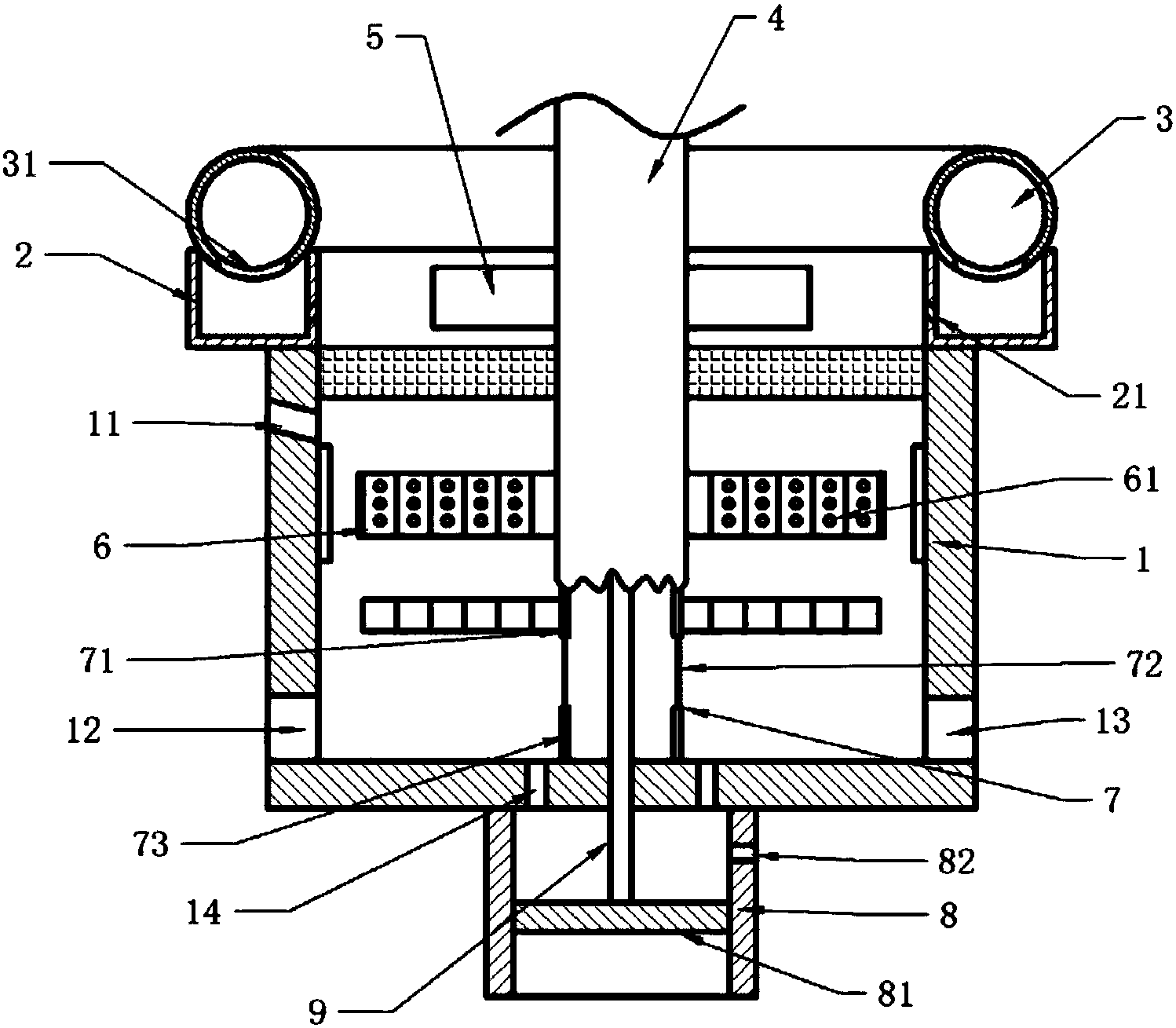

1.一种去除污水杂质的装置，包括机架，机架上设有净水桶，净水桶的下部设有收水口，收水口上设有出水单向阀，其特征在于：净水桶的顶部设有环形的储水仓，储水仓内均匀设置有若干隔板，隔板将储水仓分隔为多个储水腔，储水仓的内壁设有多个倾斜的通孔;储水仓上设有环形的进水环，进水环的顶部设有进水口，进水环的底部设有若干与储水腔连通的出水口;净水桶的上部设有筛网，净水桶侧壁上位于筛网的下方设有进料口;还包括贯穿筛网的转动轴，转动轴位于筛网上方的一端设有若干转动叶片，转动轴位于净水桶内的一端设有若干搅拌叶片;转动轴的底部呈波纹状;净水桶的底部设有进气筒，进气筒内滑动连接有滑板，净水桶的底部设有与进气筒连通的进气口，进气口内设有进气单向阀，进气筒的侧壁设有吸气口，吸气口内设有吸气单向阀;滑板上连接有贯穿净水桶底部的推杆，且推杆位于净水桶内的一端滑动连接在转动轴底端。
2.根据权利要求1所述的去除污水杂质的装置，其特征在于：所述搅拌叶片呈波纹状，且搅拌叶片远离转动轴的一侧上设有第一磁铁，净水桶的侧壁上设有若干块与第一磁铁相吸引的第二磁铁。
3.根据权利要求2所述的去除污水杂质的装置，其特征在于：所述搅拌叶片上设有若干限位孔。
4.根据权利要求3所述的去除污水杂质的装置，其特征在于：还包括移动杆，移动杆包括从上自下依次设置的第一移动段、弹簧段和第二移动段，第一移动段的顶端滑动连接在转动轴的底端，第二移动段的底端固定在净水桶的底部，且第一移动段上也设有搅拌叶片。
5.根据权利要求4所述的去除污水杂质的装置，其特征在于：所述净水桶上还设有清洁口。
说明书
一种去除污水杂质的装置
技术领域
本发明属于水处理设备领域，具体涉及一种去除污水杂质的装置。
背景技术
在日常生活中，会产生许多的污水，比如生活污水、工业污水、建筑污水等，污水随意排放会导致环境污染，因此在排放前需要对污水进行处理。污水处理，是指为使污水达到排水或再次使用的水质要求，而对其进行净化的过程，污水处理广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
现目前污水处理领域，通常使用明矾对污水进行初步处理，通过明矾与水反应形成氢氧化铝胶体，再通过氢氧化铝吸附污水中的杂质实现对污水的初步处理。
现有的利用明矾处理污水的装置，包括净水桶和设置在净水桶内的过滤网，净水桶上设有进水口和出水口。使用时，将过滤网置于净水桶底部，通过进水口向净水桶内加入污水和明矾，明矾在净水桶内与污水反应，形成氢氧化铝胶体吸附杂质;污水与明矾静置一段时间后，将明矾取出，滑动过滤网，使得吸附有杂质的氢氧化铝胶体位于过滤网内，并随着过滤网移动，实现将氢氧化铝胶体与处理后形成的净水分离，再通过出水口将净水排出。
但是现有技术方案还存在以下技术问题：现有的污水的处理装置，污水与氢氧化铝胶体相对静止，使得氢氧化铝胶体只能吸附净水桶底部的污水中的杂质，导致净水桶上部的污水中的杂质不易被清理，会导致净水桶上部的污水中杂质的清理效果不佳。
发明内容
本发明意在提供一种去除污水杂质的装置，以解决现有技术处理污水时，污水与氢氧化铝胶体相对静置，导致只有底部的污水中的杂质被吸附，使得净水桶上部的污水中的杂质处理效果不佳的问题。
本发明提供如下技术方案，一种去除污水杂质的装置，包括机架，机架上设有净水桶，净水桶的下部设有收水口，收水口上设有出水单向阀，净水桶的顶部设有环形的储水仓，储水仓内均匀设置有若干隔板，隔板将储水仓分隔为多个储水腔，储水仓的内壁设有多个倾斜的通孔;储水仓上设有环形的进水环，进水环的顶部设有进水口，进水环的底部设有若干与储水腔连通的出水口;净水桶的上部设有筛网，净水桶侧壁上位于筛网的下方设有进料口;还包括贯穿筛网的转动轴，转动轴位于筛网上方的一端设有若干转动叶片，转动轴位于净水桶内的一端设有若干搅拌叶片;转动轴的底部呈波纹状;净水桶的底部设有进气筒，进气筒内滑动连接有滑板，净水桶的底部设有与进气筒连通的进气口，进气口内设有进气单向阀，进气筒的侧壁设有吸气口，吸气口内设有吸气单向阀;滑板上连接有贯穿净水桶底部的推杆，且推杆位于净水桶内的一端滑动连接在转动轴底端。
本方案技术特征的技术效果：
进水环用于实现污水的进水，污水从进水口进入进水环内，并在进水环内流动，再通过出水口分别进入每一个储水腔内，实现进水。储水腔上的倾斜的通孔，用于实现污水从储水腔内流出，并且污水以倾斜的角度流出，会撞击在转动叶片上，多个储水腔内流出的污水一起撞击转动叶片，使得转动叶片发生转动，转动叶片转动带动转动轴转动。
筛网用于对污水进行初筛，使得污水中的大颗粒杂质被筛出。净水桶上进料口用于向净水桶内加入明矾，明矾与污水反应后形成氢氧化铝胶体，氢氧化铝胶体吸附污水中的杂质。转动轴转动带动搅拌叶片转动，将污水和氢氧化铝胶体搅拌均匀，使得氢氧化铝能与更多的污水接触，实现吸附整个净水桶内的污水的杂质。
由于推杆的顶端与转动轴底端滑动连接，并且转动轴的底部呈波纹状，因此转动轴转动时，推板会上下移动，使得滑板的上下移动。滑板下移时，将外部的气体抽入进气筒内，滑板上移推动，滑板挤压进气筒内的气体，实现将气体挤入净水桶内，实现对污水的曝气。曝气，是指将空气中的氧气强制向液体中转移的过程，其目的是获得足够的溶解氧。曝气还有加强净水桶内有机物与微生物和溶解氧接触的作用，从而保证净化桶内的微生物在有充足溶解氧的条件下，对污水中有机物进行氧化分解，从而提高污水处理的效果。
本方案的技术原理是：
污水进入净水桶时，撞击转动叶片，使得转动叶片带动转动轴转动，实现搅拌叶片对污水进行搅拌，使得明矾与污水反应形成的氢氧化铝胶体与污水混合，从而使得氢氧化铝胶体对整个净水桶内的污水中的杂质进行吸附。并且转动轴转动时，带动滑板上下移动，实现向净水桶内充入气体，对污水进行曝气。
本方案能产生的技术效果是：
1、本技术方案通过将储水仓上的出水口倾斜设置，使得污水从出水口流出时，倾斜的撞击在转动叶片上，实现带动转动轴转动，与另外设置驱动装置相比，能简化装置的结构;
2、转动轴转动能实现搅拌叶片的转动，从而使得氢氧化铝胶体与污水充分的混合，提高对净水桶内的污水的清理效果;
3、转动轴的底部呈波纹状，能实现推杆的上下移动，从而实现滑板的上下移动，使得进气筒吸气，并将吸入的气体排入净水桶内，实现对污水的曝气，增强污水处理效果。
以下是基于上述方案的优选方案：
优选方案一：基于基础方案，所述搅拌叶片呈波纹状，且搅拌叶片远离转动轴的一侧上设有第一磁铁，净水桶的侧壁上设有若干块与第一磁铁相吸引的第二磁铁。搅拌叶片转动轴至与第二磁铁接触时，第二磁铁吸引第一磁铁，使得搅拌叶片打开，增大搅拌面积;当搅拌叶片远离第二磁铁时，搅拌叶片收缩，实现搅拌叶片间歇的张开和收缩，能够使得搅拌叶片周围的污水发生晃动，使得污水与氢氧化铝胶体的接触效果更好，因此能增加污水处理的效果。
优选方案二：基于优选方案一，所述搅拌叶片上设有若干限位孔。氢氧化铝胶体能卡在限位孔内，使得氢氧化铝胶体随搅拌叶片转动，能与更多的污水接触，增加污水处理效果。
优选方案三：基于优选方案二，还包括移动杆，移动杆包括从上自下依次设置的第一移动段、弹簧段和第二移动段，第一移动段的顶端滑动连接在转动轴的底端，第二移动段的底端固定在净水桶的底部，且第一移动段上也设有搅拌叶片。
有益效果：由于转动轴的底部呈波纹状，因此当转动轴转动时，会使得第一移动段上下移动，并拉伸弹簧段，第一移动段上下移动时，能滴啊东第一移动段上的搅拌叶片上下移动，从而能实现搅动污水，实现污水与氢氧化铝胶体的充分接触，进一步提高污水处理的效果。
优选方案四：基于优选方案三，所述净水桶上还设有清洁口。污水处理完成后，能够将净水桶内的杂质和氢氧化铝胶体取出，实现对净水桶的清洗。
