申请日2017.12.06
公开(公告)日2018.03.27
IPC分类号B01D21/02; B01D21/00; B01D21/24
摘要
本发明公开了一种具有污泥排出设备的污水沉淀池，包括沉淀池本体和污泥排出设备;沉淀腔的底面上成型有若干左右方向均匀设置的矩形漏斗槽状的安置槽;污泥排出设备包括若干与安置槽配合的矩形漏斗状的污泥斗和污泥小车;沉淀池本体的上端面上成型有若干左右均匀分布的升降延伸组;升降延伸组包括一对前后对称的升降延伸板并且一对升降延伸板分别位于沉淀池本体的前后侧壁的上端面上;污泥斗升降设置在沉淀腔的前后侧壁和升降延伸组上;污泥小车横跨在沉淀池本体上;污泥小车左右滑行设置在沉淀池本体的上端面上。本发明不用人工跑到污水沉淀池底部进行清理，避免了此过程中的危险性，污泥清理方便且彻底，并且污泥后续运输方便。
权利要求书

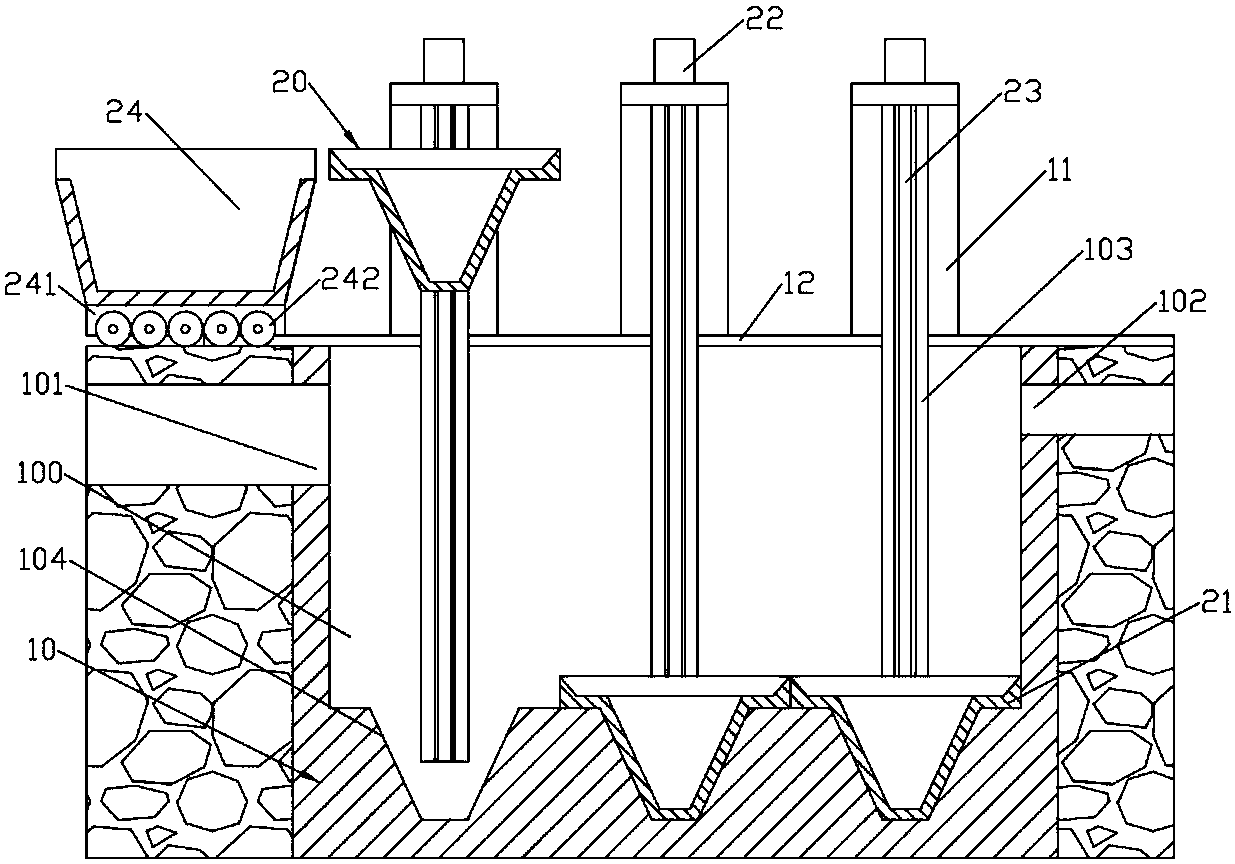

1.一种具有污泥排出设备的污水沉淀池，其特征在于：包括沉淀池本体(10)和污泥排出设备(20);沉淀池本体(10)为上端面成型有矩形的沉淀腔(100)的长方体并且镶嵌在地面上;沉淀腔(100)的左侧壁上部成型有进料口(101)、左侧壁上部成型有溢水口(102);沉淀腔(100)的底面上成型有若干左右方向均匀设置的矩形漏斗槽状的安置槽(104);污泥排出设备(20)包括若干与安置槽(104)配合的矩形漏斗状的污泥斗(21)和污泥小车(24);沉淀池本体(10)的上端面上成型有若干左右均匀分布的升降延伸组;升降延伸组包括一对前后对称的升降延伸板(11)并且一对升降延伸板(11)分别位于沉淀池本体(10)的前后侧壁的上端面上;污泥斗(21)升降设置在沉淀腔(100)的前后侧壁和升降延伸组上;污泥小车(24)前后方向设置并且横跨在沉淀池本体(10)上;污泥小车(24)左右滑行设置在沉淀池本体(10)的上端面上;污泥斗(21)可翻转设置。
2.根据权利要求1所述的一种具有污泥排出设备的污水沉淀池，其特征在于：污泥斗(21)的上端成型为矩形的水平板;当污泥斗(21)处于最下端时，污泥斗(21)的水平板左右相互抵触;所有污泥斗(21)的水平板组合的矩形板的尺寸与沉淀腔(100)的底面的尺寸相等;污泥斗(21)的水平板的上端面成型有横截面呈下窄上宽的等腰梯形状的凹槽并且此凹槽的上端开口的矩形边线与水 平板的边线重合。
3.根据权利要求1所述的一种具有污泥排出设备的污水沉淀池，其特征在于：沉淀腔(100)的前后侧壁分别成型有若干矩形槽状的升降槽(103);升降槽(103)竖直向上延伸到升降延伸板(11)上;污泥斗(21)的前后两侧分别设置有长方体状的升降支撑板(212);一对升降支撑板(212)相对的端面上分别固定有翻转电机(211);一对翻转电机(211)的输出轴相对的一端分别垂直固定在污泥斗(21)的前后端面;一对翻转电机(211)的输出轴的旋转中心轴同轴;升降支撑板(212)升降设置在升降槽(103)内;升降槽(103)的上下侧壁之间枢接有升降驱动螺纹杆(23);升降支撑板(212)螺接在升降驱动螺纹杆(23)上;升降延伸板(11)的上端面上固定有升降驱动电机(22);升降驱动电机(22)的输出轴与升降驱动螺纹杆(23)的上端固定连接。
4.根据权利要求1所述的一种具有污泥排出设备的污水沉淀池，其特征在于：污泥小车(24)的下端面的前后两侧成型有支撑板(241);一对支撑板(241)上枢接有若干左右均匀设置的滚轮(242);沉淀池本体(10)的前后侧壁的上端面上分别成型有左右方向设置的矩形的导轨板(12);一对导轨板(12)位于一对升降延伸板(11)的内侧;滚轮(242)的表面上成型有与导轨板(12)配合的圆环槽状的导槽。
5.根据权利要求4所述的一种具有污泥排出设备的污水沉淀池，其特征在于：污泥小车(24)呈矩形漏斗状并且前后侧壁高于左右侧壁。
说明书
一种具有污泥排出设备的污水沉淀池
技术领域
本发明涉及污水处理领域，具体涉及一种具有污泥排出设备的污水沉淀池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
工厂生产中往往产生大量的污水，如果直接排放到河流中，容易造成较大的污染，所以在污水排放前需要对污水进行处理，污水处理过程中往往需要用到污水沉淀池，现有的污水沉淀池在去除底部污泥时较为复杂，需要人为下到沉淀池底部进行清洗，由于底部充斥着各种有害物质，所有此过程具有潜在的危险性;而且后续污泥的收集和运输也很不方便。
发明内容
本发明的目的是针对现有技术不足，提供一种具有污泥排出设备的污水沉淀池，包括沉淀池本体和污泥排出设备;沉淀池本体为上端面成型有矩形的沉淀腔的长方体并且镶嵌在地面上;沉淀腔的左侧壁上部成型有进料口、左侧壁上部成型有溢水口;沉淀腔的底面上成型有若干左右方向均匀设置的矩形漏斗槽状的安置槽;污泥排出设备包括若干与安置槽配合的矩形漏斗状的污泥斗和污泥小车;沉淀池本体的上端面上成型有若干左右均匀分布的升降延伸组;升降延伸组包括一对前后对称的升降延伸板并且一对升降延伸板分别位于沉淀池本体的前后侧壁的上端面上;污泥斗升降设置在沉淀腔的前后侧壁和升降延伸组上;污泥小车前后方向设置并且横跨在沉淀池本体上;污泥小车左右滑行设置在沉淀池本体的上端面上;污泥斗可翻转设置。
作为上述技术方案的优选，污泥斗的上端成型为矩形的水平板;当污泥斗处于最下端时，污泥斗的水平板左右相互抵触;所有污泥斗的水平板组合的矩形板的尺寸与沉淀腔的底面的尺寸相等;污泥斗的水平板的上端面成型有横截面呈下窄上宽的等腰梯形状的凹槽并且此凹槽的上端开口的矩形边线与水平板的边线重合。
作为上述技术方案的优选，沉淀腔的前后侧壁分别成型有若干矩形槽状的升降槽;升降槽竖直向上延伸到升降延伸板上;污泥斗的前后两侧分别设置有长方体状的升降支撑板;一对升降支撑板相对的端面上分别固定有翻转电机;一对翻转电机的输出轴相对的一端分别垂直固定在污泥斗的前后端面;一对翻转电机的输出轴的旋转中心轴同轴;升降支撑板升降设置在升降槽内;升降槽的上下侧壁之间枢接有升降驱动螺纹杆;升降支撑板螺接在升降驱动螺纹杆上;升降延伸板的上端面上固定有升降驱动电机;升降驱动电机的输出轴与升降驱动螺纹杆的上端固定连接。
作为上述技术方案的优选，污泥小车的下端面的前后两侧成型有支撑板;一对支撑板上枢接有若干左右均匀设置的滚轮;沉淀池本体的前后侧壁的上端面上分别成型有左右方向设置的矩形的导轨板;一对导轨板位于一对升降延伸板的内侧;滚轮的表面上成型有与导轨板配合的圆环槽状的导槽。
作为上述技术方案的优选，污泥小车呈矩形漏斗状并且前后侧壁高于左右侧壁。
本发明的有益效果在于：其不用人工跑到污水沉淀池底部进行清理，避免了此过程中的危险性，污泥清理方便且彻底，并且污泥后续运输方便。
