申请日2018.01.09
公开(公告)日2018.05.15
IPC分类号G01N1/14
摘要
本实用新型公开了一种环境监测用污水取样装置，包括污水取样管、圆筒、定位螺杆、长杆、把手、污水入口、排污口、固定架、紧固螺母、排水口、过滤网、橡胶塞、气囊、支架、密封板和定位板，所述污水取样管上侧设置有圆筒，所述圆筒前侧设置有定位螺杆，所述圆筒上设置有长杆，所述长杆上设置有把手，且圆筒通过长杆固定有把手，所述污水取样管顶部设置有污水入口。该环境监测用污水取样装置设计新颖，整体结构更加简单，方便使用，进行污水取样时可通过拉杆的上下运动，对气囊进行充气和放气过程，通过气囊的收缩改变气囊与污水取样管之间的间距，从而改变污水的流通量，进而可以控制对污水的取样多少，更加实用。
权利要求书

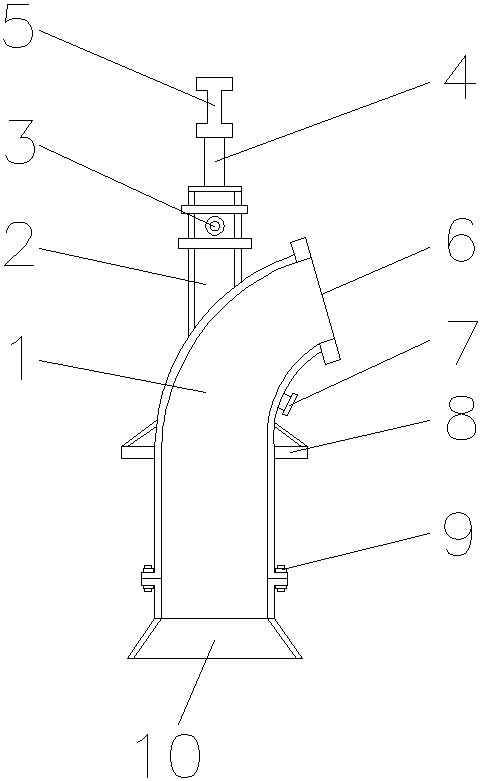

1.一种环境监测用污水取样装置，包括污水取样管(1)、圆筒(2)、定位螺杆(3)、长杆(4)、把手(5)、污水入口(6)、排污口(7)、固定架(8)、紧固螺母(9)、排水口(10)、过滤网(11)、橡胶塞(12)、气囊(13)、支架(14)、密封板(15)和定位板(16)，其特征在于：所述污水取样管(1)上侧设置有圆筒(2)，所述圆筒(2)前侧设置有定位螺杆(3)，所述圆筒(2)上设置有长杆(4)，所述长杆(4)上设置有把手(5)，且圆筒(2)通过长杆(4)固定有把手(5)，所述污水取样管(1)顶部设置有污水入口(6)，所述污水取样管(1)右侧设置有排污口(7)，所述污水取样管(1)上固定有固定架(8)，所述固定架(8)下侧设置有紧固螺母(9)，所述污水取样管(1)底部设置有排水口(10)，所述污水取样管(1)内部设置有过滤网(11)，所述长杆(4)底部设置有橡胶塞(12)，所述橡胶塞(12)上设置有气囊(13)，所述橡胶塞(12)通过支架(14)固定在污水取样管(1)内，所述橡胶塞(12)内设置有密封板(15)，所述橡胶塞(12)底部设置有定位板(16)。
2.根据权利要求1所述的一种环境监测用污水取样装置，其特征在于：所述污水取样管(1)由弯管和立管通过固定架(8)连接构成。
3.根据权利要求1所述的一种环境监测用污水取样装置，其特征在于：所述把手(5)采用工字形结构。
4.根据权利要求1所述的一种环境监测用污水取样装置，其特征在于：所述排污口(7)设置在过滤网(11)正下方。
5.根据权利要求1所述的一种环境监测用污水取样装置，其特征在于：所述橡胶塞(12)为空心结构，且内部与气囊(13)相通。
说明书
一种环境监测用污水取样装置
技术领域
本实用新型涉及环境监测技术领域，具体为一种环境监测用污水取样装置。
背景技术
环境监测,是指环境监测机构对环境质量状况进行监视和测定的活动，环境监测是通过对反映环境质量的指标进行监视和测定，以确定环境污染状况和环境质量的高低，环境监测的内容主要包括物理指标的监测、化学指标的监测和生态系统的监测，在环境监测工作中，需要用到污水取样装置，以方便对污水的检测，目前传统的污水取样方式，大多通过人工取样的方式进行污水样品取给，这样费时费力，导致污水取样效率低下。
发明内容
本实用新型的目的在于提供一种环境监测用污水取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种环境监测用污水取样装置，包括污水取样管、圆筒、定位螺杆、长杆、把手、污水入口、排污口、固定架、紧固螺母、排水口、过滤网、橡胶塞、气囊、支架、密封板和定位板，所述污水取样管上侧设置有圆筒，所述圆筒前侧设置有定位螺杆，所述圆筒上设置有长杆，所述长杆上设置有把手，且圆筒通过长杆固定有把手，所述污水取样管顶部设置有污水入口，所述污水取样管右侧设置有排污口，所述污水取样管上固定有固定架，所述固定架下侧设置有紧固螺母，所述污水取样管底部设置有排水口，所述污水取样管内部设置有过滤网，所述长杆底部设置有橡胶塞，所述橡胶塞上设置有气囊，所述橡胶塞通过支架固定在污水取样管内，所述橡胶塞内设置有密封板，所述橡胶塞底部设置有定位板。
优选的，所述污水取样管由弯管和立管通过固定架连接构成。
优选的，所述把手采用工字形结构。
优选的，所述排污口设置在过滤网正下方。
优选的，所述橡胶塞为空心结构，且内部与气囊相通。
与现有技术相比，本实用新型的有益效果是：该环境监测用污水取样装置设计新颖，整体结构更加简单，方便使用，进行污水取样时可通过拉杆的上下运动，对气囊进行充气和放气过程，通过气囊的收缩改变气囊与污水取样管之间的间距，从而改变污水的流通量，进而可以控制对污水的取样多少，更加实用。
