申请日2017.12.06
公开(公告)日2018.05.04
IPC分类号E03B1/04; E03C1/12; E03D1/33; E03D1/34
摘要
本发明是一种洗衣机污水收集处理储存冲厕再利用装置，主要涉及家用洗衣机排出的污水，经过滤处理后可用于冲洗厕所，主要组成部分包括：主水箱，冲厕水箱。所述主水箱内设置过滤器;所述主水箱内底侧设置水泵;所述主水箱口侧设置溢流口;所述主水箱底侧设置浮球阀和排水阀;所述冲厕水箱外底侧设置控制器，电源和水泵电源线接入;所述冲厕水箱一侧设置上下电子浮球液位开关;所述冲厕水箱底中设置冲水阀，本发明通过上述组件的构成，达到自动收集，过滤处理，储存，冲厕为一体功能的污水二次利用节能节水装置，本发明装置有效达到节约水资源的目的。
权利要求书
1.本发明是一种洗衣机污水收集处理储存冲厕再利用装置，将家用洗衣机排出的污水自动收集，过滤处理，储存，冲厕水箱用于冲洗厕所，主要组成部分包括：主水箱，冲厕水箱，其特征在于，
所述主水箱内设置过滤器;
所述主水箱内底侧设置水泵;
所述主水箱口侧设置溢流口;
所述主水箱底侧设置浮球阀和排水阀;
所述供水箱外底侧设置控制器，电源和水泵电源线接入;
所述供水箱一侧设置上下电子浮球液位开关;
所述冲厕水箱底中设置冲水阀。
2.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述主水箱内设置过滤器，所述过滤器包括过滤袋，活性炭，除菌剂，所述主水箱设置水箱盖，洗衣机设置在主水箱盖上，洗衣机排水管插入过滤器设置的孔内，洗衣机污水经过滤处理后储存主水箱内。
3.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述主水箱内底侧设置水泵，所述水泵进水口设置过滤罩，所述水泵出水管与冲厕水箱连接，所述水泵电源线与控制器连接，所述水泵由控制器控制将水抽送到冲厕水箱。
4.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述主水箱口侧设置溢流口，洗衣机污水存满主水箱后,多余的水由溢流口接入下水管道。
5.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述主水箱底侧设置浮球阀和排水阀，所述浮球阀设置与自来水管连接，主水箱内确保在浮球阀设定的高度线下长期有水，所述排水阀设置底侧最低位置便于放水清洗。
6.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述冲厕水箱内底部设置控制器电源和水泵电源线接入，所述控制器连接上下电子浮球液位开关，上下浮球同时落下控制器启动水泵工作，上下浮球同时浮起时控制器停止水泵工作，所述电源和水泵电源与控制器连接。
7.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述冲厕水箱一侧设置上下电子浮球液位开关，上下浮球同时落下冲厕水箱水不足，控制器启动水泵工作，上下浮球同时浮起冲厕水箱水已满，控制器停止水泵工作。
8.如权利要求1所述的一种洗衣机污水收集处理储存冲厕再利用装置，其特征在于，所述冲厕水箱设置冲水阀，所述冲厕水箱盖设置冲水阀按钮，轻按按钮冲水阀开启冲洗厕所，水泵出水管与冲厕水箱内水位管连接。
说明书
一种洗衣机污水收集处理储存冲厕再利用装置
技术领域
本发明装置涉及生活污水处理再利用，属于中水处理技术领域。
背景技术
中国淡水资源严重短缺，污水二次利用迫在眉睫，市场上未见类似产品出现。
发明内容
本发明是一种洗衣机污水收集处理储存冲厕再利用装置，将家用洗衣机排出的污水自动收集，过滤处理，储存，冲厕水箱用于冲洗厕所。
为了解决上述技术问题所采用的技术方案是：主要组成部分包括：主水箱，冲厕水箱，
所述主水箱内设置过滤器;
所述主水箱内底侧设置水泵;
所述主水箱口侧设置溢流口;
所述主水箱底侧设置浮球阀和排水阀;
所述供水箱外底侧设置控制器，电源和水泵电源线接入;
所述供水箱一侧设置上下电子浮球液位开关;
所述冲厕水箱底中设置冲水阀，
所述主水箱内设置过滤器，所述过滤器包括过滤袋，活性炭，除菌剂，所述主水箱设置水箱盖，洗衣机设置在主水箱盖上，洗衣机排水管插入过滤器设置的孔内，洗衣机污水经过滤处理后储存主水箱内。
所述主水箱内底侧设置水泵，所述水泵进水口设置过滤罩，所述水泵出水管与冲厕水箱连接，所述水泵电源线与控制器连接，所述水泵由控制器控制将水抽送到冲厕水箱。
所述主水箱口侧设置溢流口，洗衣机污水存满主水箱后,多余的水由溢流口接入下水管道。
所述主水箱底侧设置浮球阀和排水阀，所述浮球阀设置与自来水管连接，主水箱内确保在浮球阀设定的高度线下长期有水，所述排水阀设置底侧最低位置便于放水清洗。
所述冲厕水箱内底部设置控制器电源和水泵电源线接入，所述控制器连接上下电子浮球液位开关，上下浮球同时落下控制器启动水泵工作，上下浮球同时浮起时控制器停止水泵工作，所述电源和水泵电源与控制器连接。
所述冲厕水箱一侧设置上下电子浮球液位开关，上下浮球同时落下冲厕水箱水不足，控制器启动水泵工作，上下浮球同时浮起冲厕水箱水已满，控制器停止水泵工作。
所述冲厕水箱设置冲水阀，所述冲厕水箱盖设置冲水阀按钮，轻按按钮冲水阀开启冲洗厕所，水泵出水管与冲厕水箱内水位管连接。

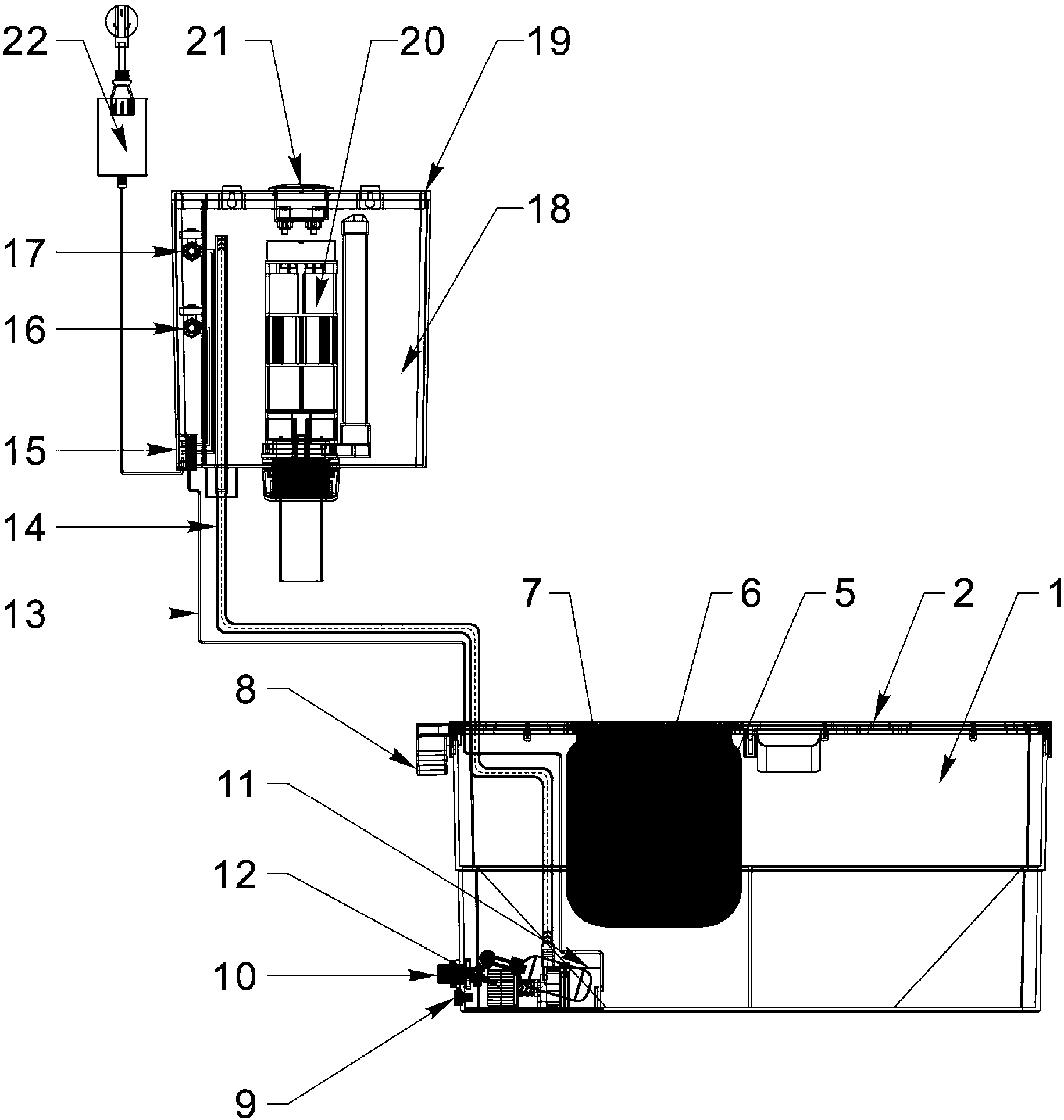

实施本发明实施例，通过主水箱，冲厕水箱组件的组成，控制器连接电源和电子浮球液位开关及水泵，并按预设的程序运行，将洗衣机排出的污水经过滤处理后储存在主水箱内，再将水抽到冲厕水箱用于冲洗厕所，从而实现了污水二次利用，达到节约水资源的目的。
