申请日2018.07.12
公开(公告)日2018.11.27
IPC分类号E02D31/02
摘要
本发明公开了基础底板表面的渗水处理结构，其结构包括快速排筒机构、把手、松置板、旋转螺栓、出料压板、保护壳套、出料压杆、筒壳套、出料口，快速排筒机构设于把手底部，把手和快速排筒机构采用间隙配合，快速排筒机构由阀门装置、开阀装置、储料槽、动力装置、伸缩弹簧、开关推动装置、施力装置、压力装置、辅助装置、启动装置组成，阀门装置右侧设有开阀装置，开阀装置和阀门装置采用间隙配合，开阀装置右侧设有动力装置，动力装置和开阀装置采用间隙配合，使用人员只需要推动启动推板便可以轻松更换装置，能够为使用人员节省大量时间，为使用人员提高工作效率，并且使用人员无需浪费多余的精力。
权利要求书

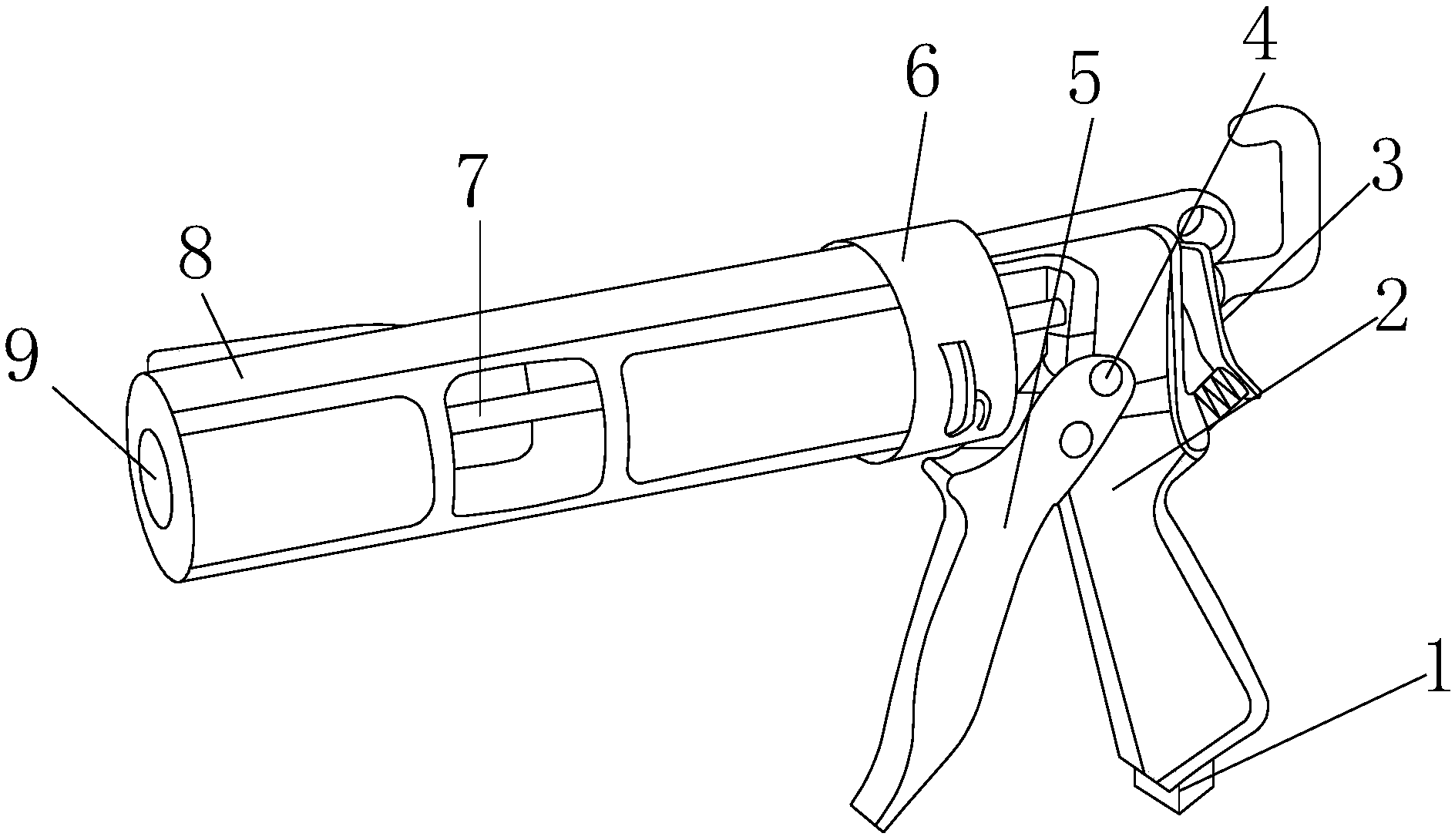

1.基础底板表面的渗水处理结构，其结构包括快速排筒机构(1)、把手(2)、松置板(3)、旋转螺栓(4)、出料压板(5)、保护壳套(6)、出料压杆(7)、筒壳套(8)、出料口(9)，所述的把手(2)设于保护壳套(6)底部，所述的保护壳套(6)和把手(2)为一体化结构，所述的保护壳套(6)右侧设有松置板(3)，所述的松置板(3)和保护壳套(6)采用间隙配合;其特征在于：
所述的保护壳套(6)左侧底部设有出料压板(5)，所述的出料压板(5)和保护壳套(6)采用间隙配合，所述的出料压板(5)顶端右侧前端面设有旋转螺栓(4)，所述的旋转螺栓(4)和出料压板(5)采用间隙配合，所述的保护壳套(6)左侧内壁上设有筒壳套(8)，所述的筒壳套(8)和保护壳套(6)为一体化结构，所述的筒壳套(8)内部设有出料压杆(7)，所述的出料压杆(7)和筒壳套(8)采用间隙配合，所述的筒壳套(8)左侧设有出料口(9)，所述的出料口(9)和筒壳套(8)为一体化结构;
所述的快速排筒机构(1)设于把手(2)底部，所述的把手(2)和快速排筒机构(1)采用间隙配合，所述的快速排筒机构(1)由阀门装置(11)、开阀装置(12)、储料槽(13)、动力装置(14)、伸缩弹簧(15)、开关推动装置(16)、施力装置(17)、压力装置(18)、辅助装置(19)、启动装置(110)组成，所述的阀门装置(11)右侧设有开阀装置(12)，所述的开阀装置(12)和阀门装置(11)采用间隙配合，所述的开阀装置(12)右侧设有动力装置(14)，所述的动力装置(14)和开阀装置(12)采用间隙配合，所述的动力装置(14)右侧设有开关推动装置(16)，所述的开关推动装置(16)和动力装置(14)采用间隙配合，所述的开关推动装置(16)底部安装有伸缩弹簧(15)，所述的伸缩弹簧(15)左侧设有储料槽(13)，所述的储料槽(13)和伸缩弹簧(15)采用间隙配合，所述的开关推动装置(16)右侧设有施力装置(17)，所述的施力装置(17)和开关推动装置(16)采用间隙配合，所述的施力装置(17)右侧设有压力装置(18)，所述的压力装置(18)和施力装置(17)为一体化结构，所述的压力装置(18)右侧底部设有辅助装置(19)，所述的辅助装置(19)和压力装置(18)采用间隙配合，所述的辅助装置(19)底部设有启动装置(110)，所述的启动装置(110)和辅助装置(19)采用间隙配合。
2.根据权利要求1所述的基础底板表面的渗水处理结构，其特征在于：所述的阀门装置(11)由阀门(111)、阀门轴(112)、阀门拉绳(113)组成，所述的阀门(111)顶端设有阀门轴(112)，所述的阀门轴(112)和阀门(111)为一体化结构，所述的阀门轴(112)上设有阀门拉绳(113)，所述的阀门拉绳(113)和阀门轴(112)采用间隙配合，所述的阀门轴(112)通过阀门拉绳(113)和开阀装置(12)连接。
3.根据权利要求1或2所述的基础底板表面的渗水处理结构，其特征在于：所述的开阀装置(12)由开阀转盘(121)、开阀轴(122)、转盘轴(123)、开阀拉绳(124)组成，所述的开阀转盘(121)上设有转盘轴(123)，所述的转盘轴(123)和开阀转盘(121)采用间隙配合，所述的开阀转盘(121)上设有开阀轴(122)，所述的开阀轴(122)和开阀转盘(121)为一体化结构，所述的开阀轴(122)上设有开阀拉绳(124)，所述的开阀拉绳(124)和开阀轴(122)采用间隙配合，所述的阀门轴(112)和开阀轴(122)采用间隙配合。
4.根据权利要求1所述的基础底板表面的渗水处理结构，其特征在于：所述的动力装置(14)由动力拉绳(141)、扇形齿轮(142)、锥形齿轮(143)、马达电机(144)、电机开关(145)组成，所述的动力拉绳(141)设于扇形齿轮(142)上，所述的扇形齿轮(142)和动力拉绳(141)采用间隙配合，所述的扇形齿轮(142)右侧设有锥形齿轮(143)，所述的锥形齿轮(143)和扇形齿轮(142)相互啮合，所述的锥形齿轮(143)右侧设有马达电机(144)，所述的马达电机(144)和锥形齿轮(143)为一体化结构，所述的马达电机(144)右侧设有电机开关(145)，所述的电机开关(145)和马达电机(144)采用间隙配合，所述的电机开关(145)右侧和开关推杆(161)为一体化结构。
5.根据权利要求1或4所述的基础底板表面的渗水处理结构，其特征在于：所述的开关推动装置(16)由开关推杆(161)、开关推板(162)、下推杆(163)、平衡杆(164)、阻挡杆(165)组成，所述的开关推杆(161)右侧设有开关推板(162)，所述的开关推板(162)和开关推杆(161)为一体化结构，所述的开关推板(162)底部设有下推杆(163)，所述的下推杆(163)和开关推板(162)为一体化结构，所述的下推杆(163)底部设有平衡杆(164)，所述的平衡杆(164)和下推杆(163)采用间隙配合，所述的平衡杆(164)右侧底部设有阻挡杆(165)，所述的阻挡杆(165)和平衡杆(164)采用间隙配合，所述的开关推杆(161)和电机开关(145)为一体化结构。
6.根据权利要求1所述的基础底板表面的渗水处理结构，其特征在于：所述的施力装置(17)由固定杆(171)、第一施力杆(172)、第二施力杆(173)、连接杆(174)组成，所述的固定杆(171)左侧设有第一施力杆(172)，所述的第一施力杆(172)和固定杆(171)采用间隙配合，所述的第一施力杆(172)底部安装有第二施力杆(173)，所述的第二施力杆(173)右侧设有连接杆(174)，所述的连接杆(174)和第二施力杆(173)采用间隙配合，所述的连接杆(174)和压力装置(18)采用间隙配合。
7.根据权利要求1或6所述的基础底板表面的渗水处理结构，其特征在于：所述的压力装置(18)由施压杆(181)、连接板(182)、连杆(183)、压力板(184)组成，所述的施压杆(181)右侧设有连接板(182)，所述的连接板(182)和施压杆(181)为一体化结构，所述的连接板(182)右侧设有连杆(183)，所述的连杆(183)和连接板(182)为一体化结构，所述的连杆(183)右侧设有压力板(184)，所述的压力板(184)通过连杆(183)和连接板(182)连接，所述的施压杆(181)和连接杆(174)采用间隙配合。
8.根据权利要求1所述的基础底板表面的渗水处理结构，其特征在于：所述的辅助装置(19)由第一推轴(191)、推轴绳(192)、第二推轴(193)、辅助绳(194)、辅助轴(195)、辅助转盘(196)、辅助拉轴(197)组成，所述的第一推轴(191)上设有推轴绳(192)，所述的推轴绳(192)和第一推轴(191)采用间隙配合，所述的推轴绳(192)底部设有第二推轴(193)，所述的第二推轴(193)通过推轴绳(192)和第一推轴(191)连接，所述的第二推轴(193)底部设有辅助绳(194)，所述的辅助绳(194)和第二推轴(193)采用间隙配合，所述的辅助绳(194)底部设有辅助拉轴(197)，所述的辅助拉轴(197)和辅助绳(194)采用间隙配合，所述的辅助拉轴(197)设于辅助转盘(196)上，所述的辅助转盘(196)和辅助拉轴(197)为一体化结构，所述的辅助转盘(196)中部设有辅助轴(195)，所述的辅助轴(195)和辅助转盘(196)采用间隙配合，所述的辅助转盘(196)和启动装置(110)采用间隙配合。
9.根据权利要求1或8所述的基础底板表面的渗水处理结构，其特征在于：所述的启动装置(110)由受力齿轮(1101)、启动连杆(1102)、启动推板(1103)、传动齿条(1104)、滑杆(1105)、传动齿轮(1106)、启动盘(1107)组成，所述的受力齿轮(1101)底部设有传动齿轮(1106)，所述的传动齿轮(1106)和受力齿轮(1101)相互啮合，所述的传动齿轮(1106)底部设有传动齿条(1104)，所述的传动齿条(1104)和传动齿轮(1106)相互啮合，所述的传动齿条(1104)底部设有启动连杆(1102)，所述的启动连杆(1102)和传动齿条(1104)为一体化结构，所述的启动连杆(1102)底部设有启动推板(1103)，所述的启动推板(1103)通过启动连杆(1102)和传动齿条(1104)连接，所述的启动连杆(1102)上设有滑杆(1105)，所述的滑杆(1105)和启动连杆(1102)采用间隙配合，所述的受力齿轮(1101)右侧设有启动盘(1107)，所述的启动盘(1107)和受力齿轮(1101)采用间隙配合，所述的启动盘(1107)和辅助转盘(196)采用间隙配合。
说明书
基础底板表面的渗水处理结构
技术领域
本发明涉及基础垫层领域，尤其是涉及到一种基础底板表面的渗水处理结构。
背景技术
垫层是钢筋混凝土基础与地基土的中间层，作用是使其表面平整便于在上面绑扎钢筋，也起到保护基础的作用，都是素混凝土的，无需加钢筋，如有钢筋则不能称其为垫层，应视为基础底板，扩展基础系指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础，在无筋扩展基础中不必使用垫层，无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料组成的墙下条形基础或柱下独立基础，方便施工放线、支基础模板给基础钢筋做保护层，垫层指的是设于基层以下的结构层，其主要作用是隔水、排水、防冻以改善基层和土基的工作条件，其材料可以是砂、陶粒、砂浆、混凝土等，本质上来说:褥垫层是传力层，且能够利用胶枪对垫层进行材料涂抹，利用材料对底板表面渗水进行处理，使用人员拆卸不方便，需要使用人员浪费大量力气和精力进行拆卸，降低了使用人员的工作效率。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：基础底板表面的渗水处理结构，其结构包括快速排筒机构、把手、松置板、旋转螺栓、出料压板、保护壳套、出料压杆、筒壳套、出料口，所述的把手设于保护壳套底部，所述的保护壳套和把手为一体化结构，所述的保护壳套右侧设有松置板，所述的松置板和保护壳套采用间隙配合;
所述的保护壳套左侧底部设有出料压板，所述的出料压板和保护壳套采用间隙配合，所述的出料压板顶端右侧前端面设有旋转螺栓，所述的旋转螺栓和出料压板采用间隙配合，所述的保护壳套左侧内壁上设有筒壳套，所述的筒壳套和保护壳套为一体化结构，所述的筒壳套内部设有出料压杆，所述的出料压杆和筒壳套采用间隙配合，所述的筒壳套左侧设有出料口，所述的出料口和筒壳套为一体化结构;
所述的快速排筒机构设于把手底部，所述的把手和快速排筒机构采用间隙配合，所述的快速排筒机构由阀门装置、开阀装置、储料槽、动力装置、伸缩弹簧、开关推动装置、施力装置、压力装置、辅助装置、启动装置组成，所述的阀门装置右侧设有开阀装置，所述的开阀装置和阀门装置采用间隙配合，所述的开阀装置右侧设有动力装置，所述的动力装置和开阀装置采用间隙配合，所述的动力装置右侧设有开关推动装置，所述的开关推动装置和动力装置采用间隙配合，所述的开关推动装置底部安装有伸缩弹簧，所述的伸缩弹簧左侧设有储料槽，所述的储料槽和伸缩弹簧采用间隙配合，所述的开关推动装置右侧设有施力装置，所述的施力装置和开关推动装置采用间隙配合，所述的施力装置右侧设有压力装置，所述的压力装置和施力装置为一体化结构，所述的压力装置右侧底部设有辅助装置，所述的辅助装置和压力装置采用间隙配合，所述的辅助装置底部设有启动装置，所述的启动装置和辅助装置采用间隙配合。
作为本技术方案的进一步优化，所述的阀门装置由阀门、阀门轴、阀门拉绳组成，所述的阀门顶端设有阀门轴，所述的阀门轴和阀门为一体化结构，所述的阀门轴上设有阀门拉绳，所述的阀门拉绳和阀门轴采用间隙配合，所述的阀门轴通过阀门拉绳和开阀装置连接。
作为本技术方案的进一步优化，所述的开阀装置由开阀转盘、开阀轴、转盘轴、开阀拉绳组成，所述的开阀转盘上设有转盘轴，所述的转盘轴和开阀转盘采用间隙配合，所述的开阀转盘上设有开阀轴，所述的开阀轴和开阀转盘为一体化结构，所述的开阀轴上设有开阀拉绳，所述的开阀拉绳和开阀轴采用间隙配合，所述的阀门轴和开阀轴采用间隙配合。
作为本技术方案的进一步优化，所述的动力装置由动力拉绳、扇形齿轮、锥形齿轮、马达电机、电机开关组成，所述的动力拉绳设于扇形齿轮上，所述的扇形齿轮和动力拉绳采用间隙配合，所述的扇形齿轮右侧设有锥形齿轮，所述的锥形齿轮和扇形齿轮相互啮合，所述的锥形齿轮右侧设有马达电机，所述的马达电机和锥形齿轮为一体化结构，所述的马达电机右侧设有电机开关，所述的电机开关和马达电机采用间隙配合，所述的电机开关右侧和开关推杆为一体化结构。
作为本技术方案的进一步优化，所述的开关推动装置由开关推杆、开关推板、下推杆、平衡杆、阻挡杆组成，所述的开关推杆右侧设有开关推板，所述的开关推板和开关推杆为一体化结构，所述的开关推板底部设有下推杆，所述的下推杆和开关推板为一体化结构，所述的下推杆底部设有平衡杆，所述的平衡杆和下推杆采用间隙配合，所述的平衡杆右侧底部设有阻挡杆，所述的阻挡杆和平衡杆采用间隙配合，所述的开关推杆和电机开关为一体化结构。
作为本技术方案的进一步优化，所述的施力装置由固定杆、第一施力杆、第二施力杆、连接杆组成，所述的固定杆左侧设有第一施力杆，所述的第一施力杆和固定杆采用间隙配合，所述的第一施力杆底部安装有第二施力杆，所述的第二施力杆右侧设有连接杆，所述的连接杆和第二施力杆采用间隙配合，所述的连接杆和压力装置采用间隙配合。
作为本技术方案的进一步优化，所述的压力装置由施压杆、连接板、连杆、压力板组成，所述的施压杆右侧设有连接板，所述的连接板和施压杆为一体化结构，所述的连接板右侧设有连杆，所述的连杆和连接板为一体化结构，所述的连杆右侧设有压力板，所述的压力板通过连杆和连接板连接，所述的施压杆和连接杆采用间隙配合。
作为本技术方案的进一步优化，所述的辅助装置由第一推轴、推轴绳、第二推轴、辅助绳、辅助轴、辅助转盘、辅助拉轴组成，所述的第一推轴上设有推轴绳，所述的推轴绳和第一推轴采用间隙配合，所述的推轴绳底部设有第二推轴，所述的第二推轴通过推轴绳和第一推轴连接，所述的第二推轴底部设有辅助绳，所述的辅助绳和第二推轴采用间隙配合，所述的辅助绳底部设有辅助拉轴，所述的辅助拉轴和辅助绳采用间隙配合，所述的辅助拉轴设于辅助转盘上，所述的辅助转盘和辅助拉轴为一体化结构，所述的辅助转盘中部设有辅助轴，所述的辅助轴和辅助转盘采用间隙配合，所述的辅助转盘和启动装置采用间隙配合。
作为本技术方案的进一步优化，所述的启动装置由受力齿轮、启动连杆、启动推板、传动齿条、滑杆、传动齿轮、启动盘组成，所述的受力齿轮底部设有传动齿轮，所述的传动齿轮和受力齿轮相互啮合，所述的传动齿轮底部设有传动齿条，所述的传动齿条和传动齿轮相互啮合，所述的传动齿条底部设有启动连杆，所述的启动连杆和传动齿条为一体化结构，所述的启动连杆底部设有启动推板，所述的启动推板通过启动连杆和传动齿条连接，所述的启动连杆上设有滑杆，所述的滑杆和启动连杆采用间隙配合，所述的受力齿轮右侧设有启动盘，所述的启动盘和受力齿轮采用间隙配合，所述的启动盘和辅助转盘采用间隙配合。
有益效果
本发明基础底板表面的渗水处理结构，使用人员推动启动推板，启动推板受力往右侧移动后通过顶端的启动连杆带动传动齿条往右侧移动，传动齿条移动后位于传动齿条上的传动齿轮和传动齿条相互啮合，传动齿轮受力旋转后位于和传动齿轮左侧顶端的受力齿轮相互啮合后受力齿轮进行旋转，受力齿轮旋转后位于受力齿轮右侧的启动盘跟随受力齿轮进行旋转，启动盘旋转后带动顶端的辅助转盘跟随启动盘进行旋转，辅助转盘旋转后位于辅助转盘上的辅助拉轴跟随辅助转盘进行旋转，辅助拉轴旋转后辅助拉轴通过辅助绳拉动辅助拉轴顶端的第二推轴进行旋转，第二推轴旋转后通过第二推轴上的推轴绳带动第一推轴往左侧倾斜，第一推轴倾斜后对压力板施加压力，压力板受力后通过连杆和连接板推动连接板左侧的施压杆，施压杆受力后对连接杆施加力，连接杆受力后第二施力杆和连接杆相互配合，从而第二施力杆向内侧倾斜推动左侧的开关推板向下移动，移动后的开关推板通过左侧的开关推杆推动电机开关向下移动，从而电机开关打开马达电机的开关，马达电机便开始运作，马达电机运作后带动左侧的锥形齿轮进行旋转，锥形齿轮旋转后和左侧的扇形齿轮相互啮合，扇形齿轮和锥形齿轮啮合后扇形齿轮便会进行旋转，扇形齿轮旋转后通过动力拉绳拉动扇形齿轮左侧的开阀转盘进行转动，开阀转盘转动后位于开阀转盘上的开阀轴跟随开阀转盘进行旋转，开阀转盘旋转后通过开阀转盘上的阀门拉绳拉动阀门进行旋转，阀门旋转后通过阀门轴阀门便会打开，同时在开关推板向下移动的过程中，开关推板向下移动对底部的下推杆施加力，下推杆受力后对底部的平衡杆施加力，平衡杆受力后自身倾斜，倾斜后的平衡杆右侧往上移动带动底部的阻挡杆向上移动，从而伸缩弹簧由于没有了阻挡杆的阻挡后伸缩弹簧释放自身压力，推动储料槽往左侧移动，储料槽移动后使用人员便能够轻松取出储料槽。
基于现有技术而言，本发明采用使用人员只需要推动启动推板便可以轻松更换装置，能够为使用人员节省大量时间，为使用人员提高工作效率，并且使用人员无需浪费多余的精力。
